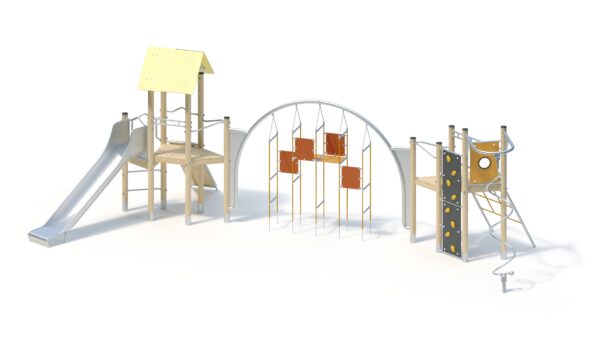

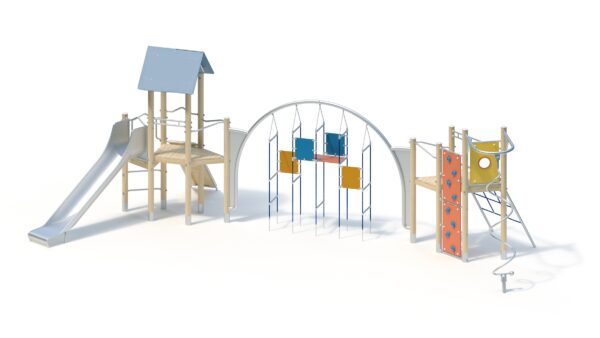

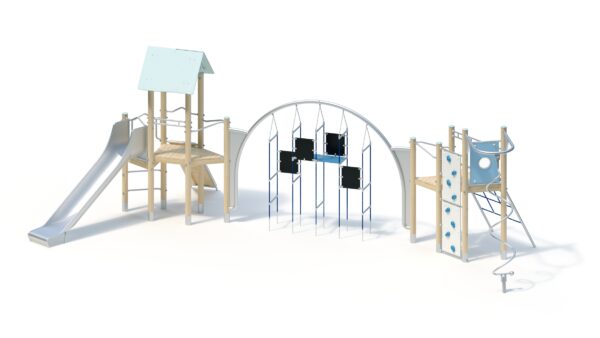

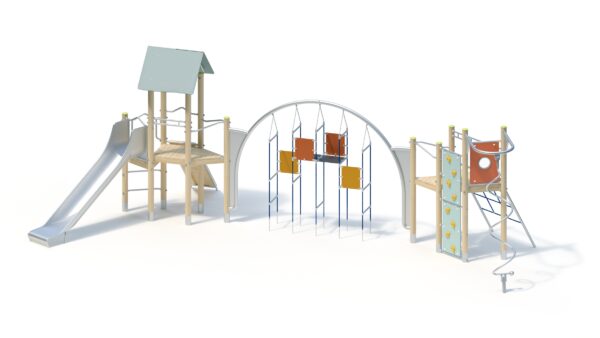

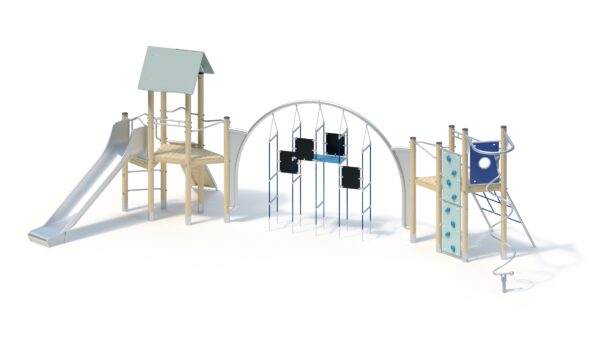

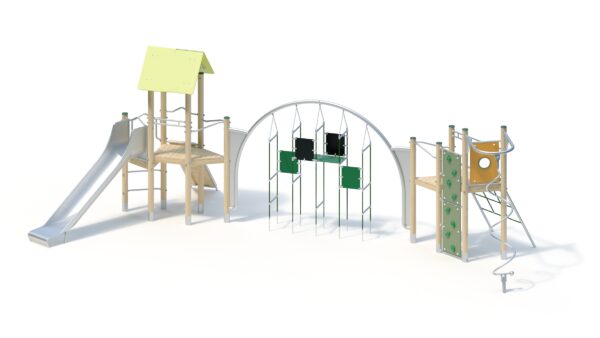

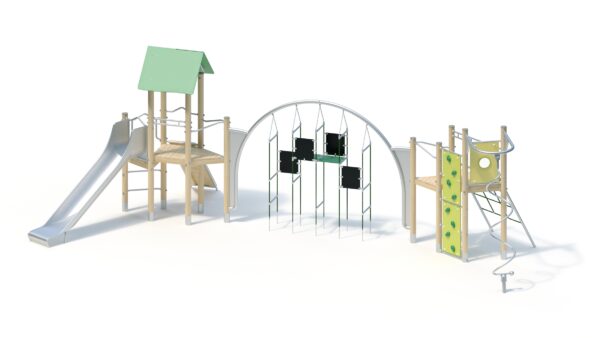

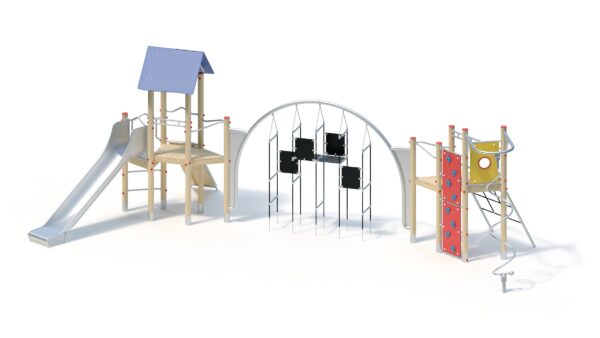

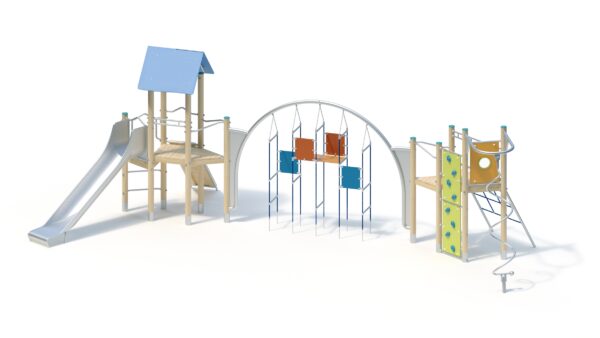

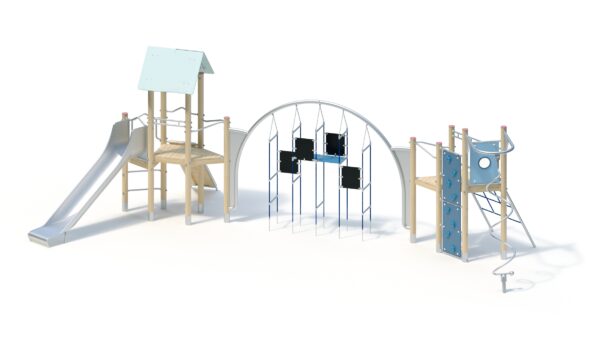

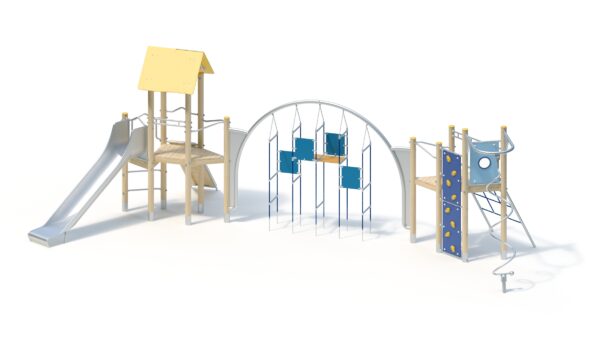

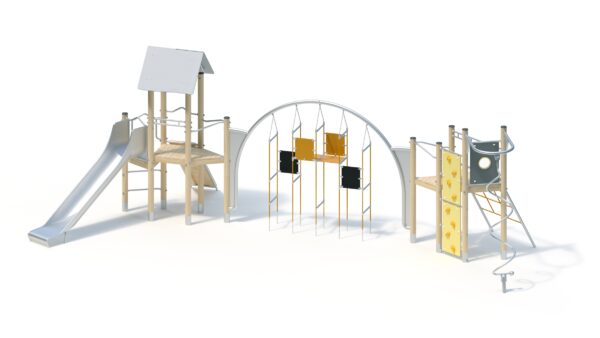

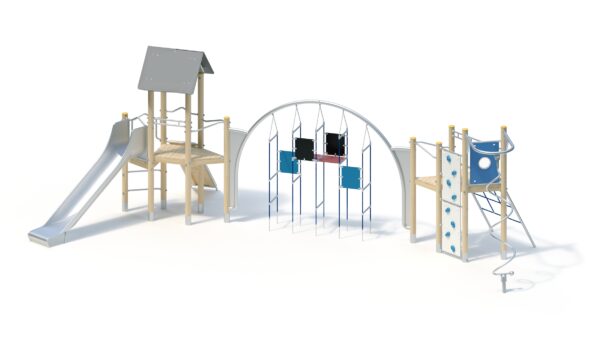

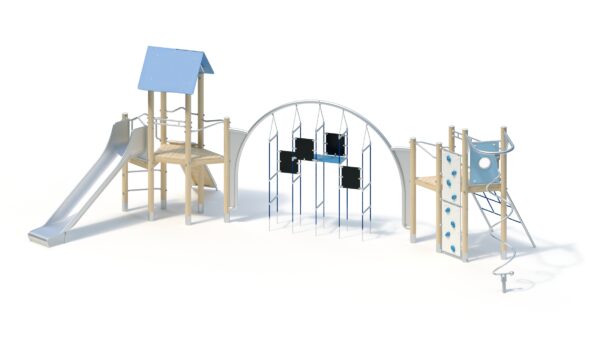

Technische Daten
Gesamthöhe: 3,61 m

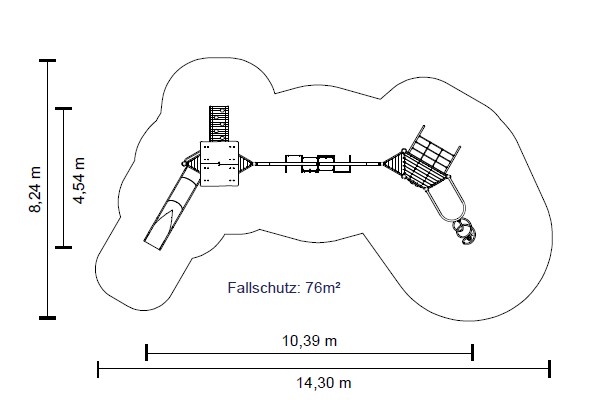

Grundfläche: 4,54 x 10,39 m
Aufprallfläche: 8,24 x 14,30m (71 m²)
Podesthöhe: 1,20 / 1,40 / 1,60 m
Rutschenanbauhöhe: 1,20m
Einsitzhöhe: 1,30 m
Rutschenneigung: 36°
Rutschenbreite: 0,60 m
Rutschblechdicke: 2,5 mm

Standpfosten
Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt.

Podeste
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit durchgehender Bolzenverschraubung.

Anbauteile
– Big Tornado mit Rohrbogen aus Edelstahl, Ø 60,3 x 3 mm, und spiralförmiger Konstruktion aus Edelstahlrohr mit gerändelter Standfläche; Wälzlagerungen eingriffsicher und schmutzgeschützt; Fundamentanker aus feuerverzinktem Stahl
– Enternetz aus Herkules-Seil an Edelstahlrahmen
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, Befestigung zwischen Edelstahlrohren, mit einseitig aufgesetzten Freeclimbing-Elementen
– Kraxelwand aus Robinienholz mit aufgesetzten Kletterelementen aus HPL-Schichtstoffplatte
– Klettersprosse (gekröpft) aus Edelstahlrohr, Ø 33,7 x 2 mm
– Plattenbrüstung aus höchst witterungsbeständiger HPL-Schichtstoffplatte, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm, runde Fensteröffnung Ø 260 mm mit Polycarbonat-Scheibe
– Giebeldach, mit runder Traufe, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
– Doppelstufengeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Zugangsgeländer, abrollverhindernd, verschweißte Konstruktion aus Edelstahlrohr, Ø 33,7 x 2 mm, bestehend aus horizontalem Geländerrohr mit gebogenen, senkrecht angeordneten Halterohren
– Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil
-Climbing Cube mit Rohrbogenelement aus Edelstahl Ø 76,1 x3,6mm , Seilnetz aus Polypropylen mit verzinkter Stahleinlage Ø 16 mm, Gummimatten 8 mm sowie Edelstahl-Kettenbefestigungen Ø 7 mm.

Rutscheninformation
Bitte berücksichtigen Sie bei Ihrer Planung, dass Edelstahl-Rutschen aufgrund einer möglichen Aufheizung der Rutschfläche entsprechend ausgerichtet werden sollten: auf der nördlichen Hemisphäre nach Nord-Ost, auf der südlichen Hemisphäre nach Süd-Ost. Alternativ sollten sie im Halbschatten von Bäumen platziert werden.

Allgemeiner Hinweis
Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind durch Abdeckkappen gegen unbefugtes Lösen gesichert.

Fundamente
11 Stk. 0,40 x 0,40 x 0,40 m
1 Stk. 0,60 x 0,60 x 0,50 m
2 Stk. 0,30 x 0,30 x 0,40 m
1 Stk. 0,40 x 1,25 x 0,40 m

Montagerichtzeit
2 Monteure je 10 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)
Freie Fallhöhe
Nicht in Wissensbasis angegeben
Rutsche: Abhängig vom Geländeverlauf ergeben sich die freie Fallhöhe und die Ausdehnung der Aufprallfläche aus dem lotrechten Abstand zwischen Unterkante Rutsche und Oberkante Gelände.
Die Aufprallfläche im Rutschbereich muss mit einem Bodenmaterial ausgestattet sein, das den Anforderungen der Tabelle 4 (vgl. EN 1176-1) entspricht. Soll ein anderes Material eingesetzt werden, muss dessen stoßdämpfende Eigenschaft durch Prüfung nach EN 1177 nachgewiesen werden. Die den Auslaufteil der Rutsche umgebende Bodenfläche muss den Anforderungen an eine kritische Fallhöhe von mindestens 1000 mm entsprechen (vgl. EN 1176-3).
Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Jedes unserer Geräte wird nach höchsten Qualitätsstandards sowie der jeweils aktuell gültigen EN 1176 gefertigt.Dieses Modell dient als inspirierender Vorschlag und kann auf Wunsch mit Pfosten aus laminiertem Robinienholz oder Edelstahl ausgeführt werden. Die Farbgestaltung ist flexibel und individuell an Ihre Wünsche anpassbar.

Artikelnummer: L755000073
