Technische Daten
Gesamthöhe: 3,25 m

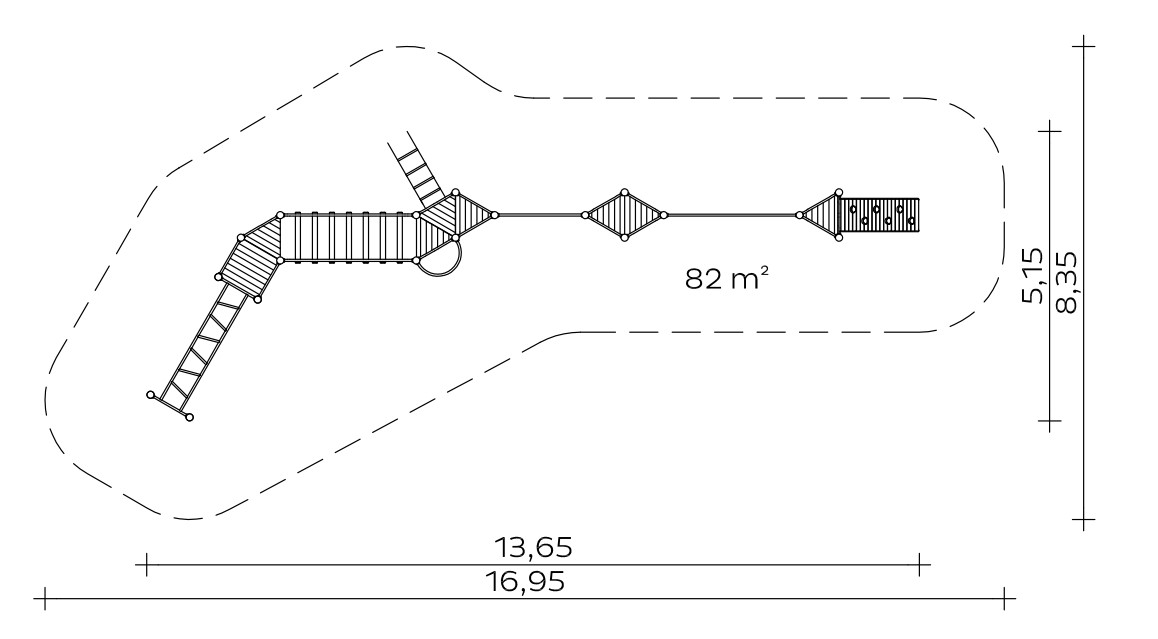

Grundfläche: 5,15 x 13,65 m
Mindestraum: 8,30 x 16,85 m (82 m²)
Podesthöhen: 0,60 bis 2,00 m
Gewicht: 70 kg schwerstes Einzelteil
925 kg insgesamt

Standpfosten
Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt.
Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene.

Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Anbauteile
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr
– Stufengeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Wackelstiege an Tandemtraverse, Laufhölzer aus Robinie Ø 100 mm, feingliedrige Geländerketten aus Edelstahl
– Kettenleiter mit Edelstahlsprossen
– Kletternetz aus Forta-Herkules-Seil an Edelstahltraverse
– Klettersprossen aus Edelstahlrohr, Ø 38 x 2,5 mm, verdrehungssicher
– Kraxelwand aus Robinienholz mit aufgesetzten Kletterelementen aus HPL-Schichtstoffplatte
– Kletterstange aus Edelstahlrohr
– Hangelleiter, 0,80 x 2,40 m waagerecht, aus Edelstahlrohr, 38 x 2,5/33,7 x 2 mm

Metallbauteile: Edelstahl
Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind durch Abdeckkappen gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)
3 Stck. 0,30 x 0,30 x 0,40 m
19 Stck. 0,40 x 0,40 x 0,40 m
Betonmenge: 1,32 m³

Montagerichtzeit
2 Monteure je 8 Stunden
(ohne Fundamenterstellung)

Freie Fallhöhe
2,35 m

Geeignet für
Kinder ab 5 Jahren,
öffentliche Spielplätze etc.
sportliche Aktivitäten

Artikelnummer: 055595703
