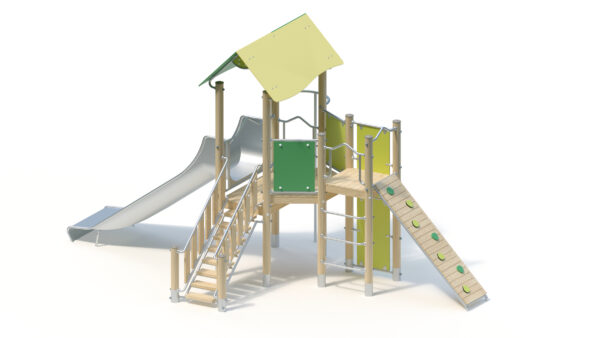

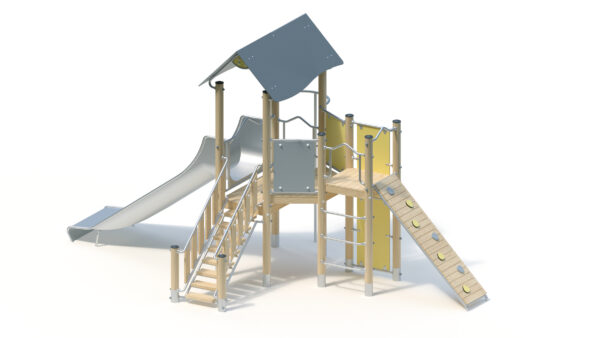

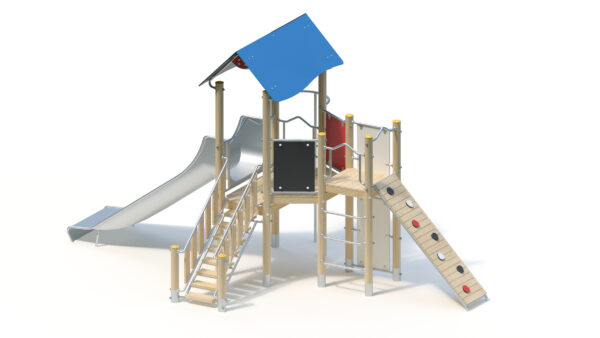

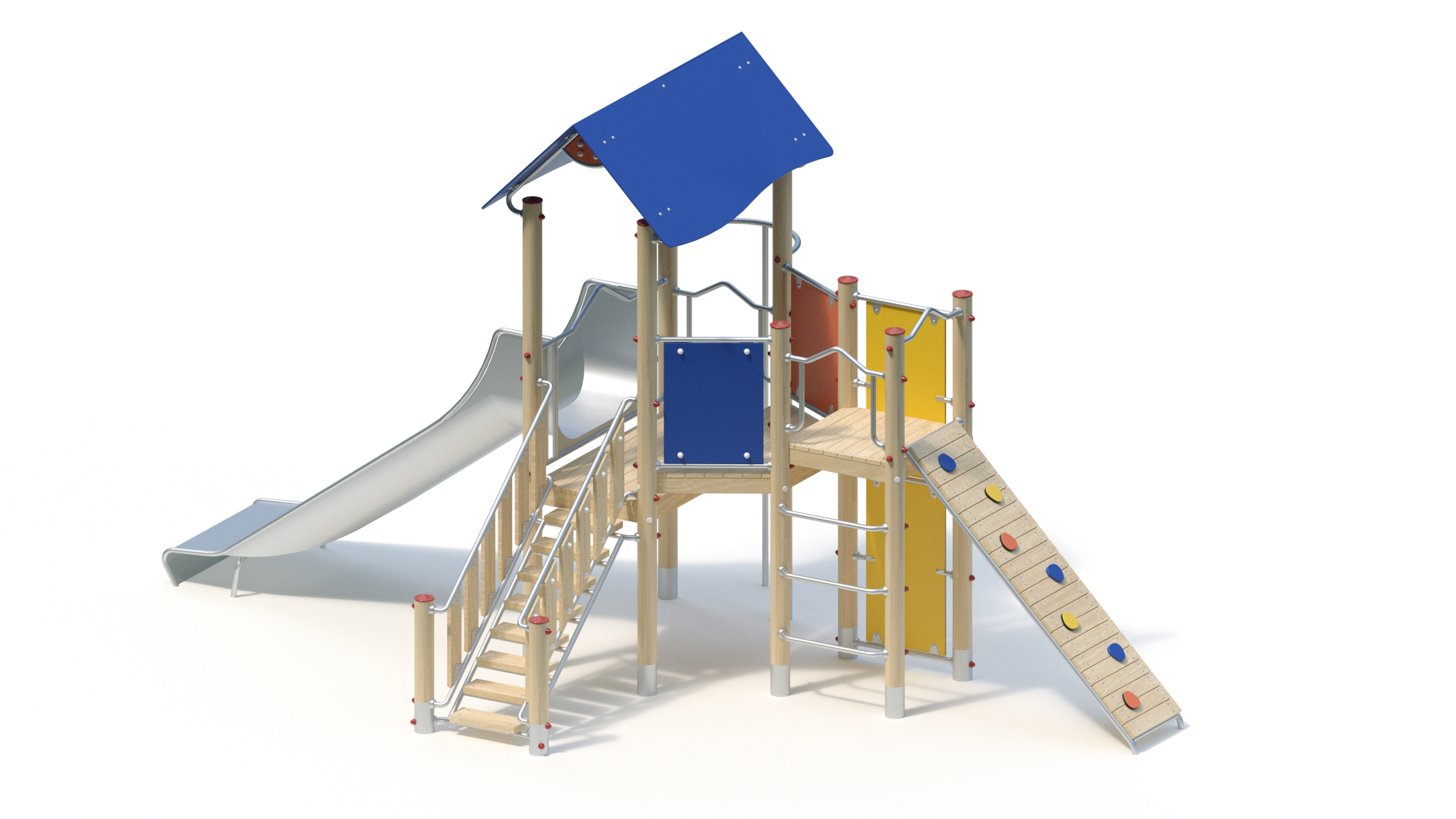

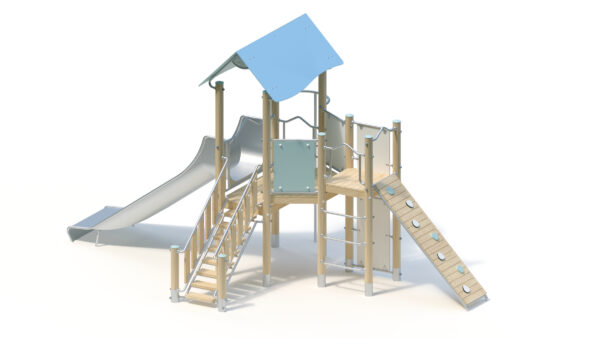

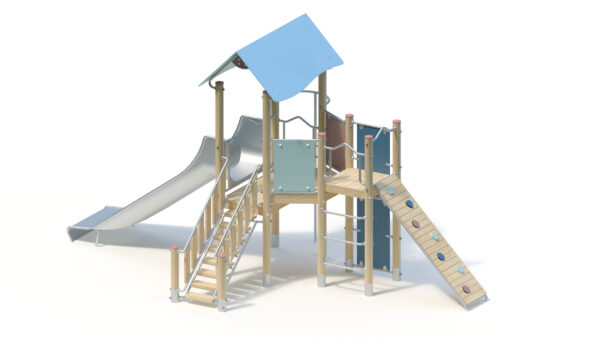

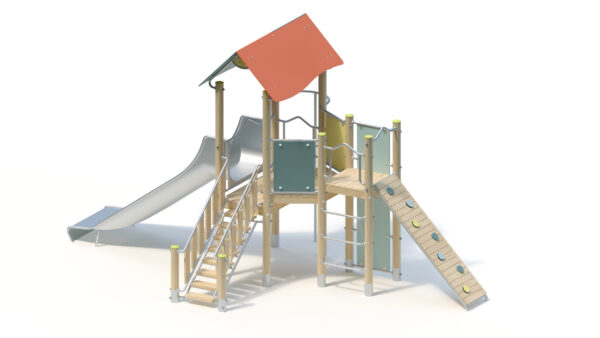

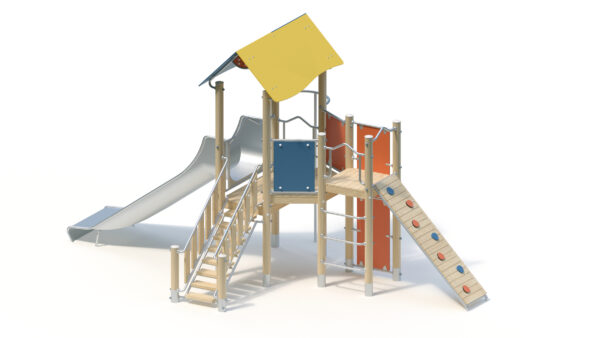

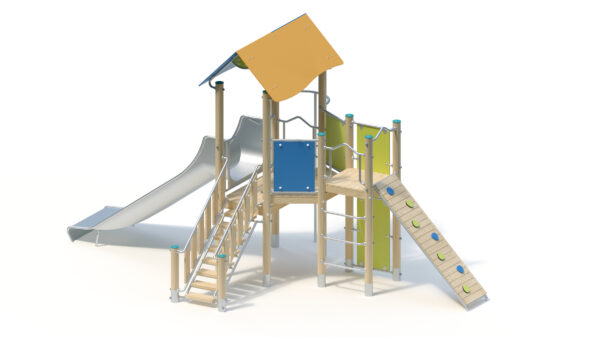

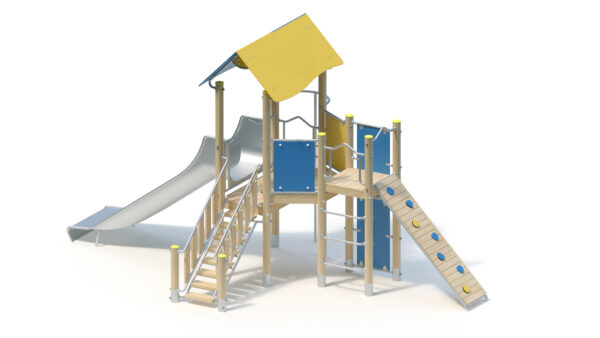

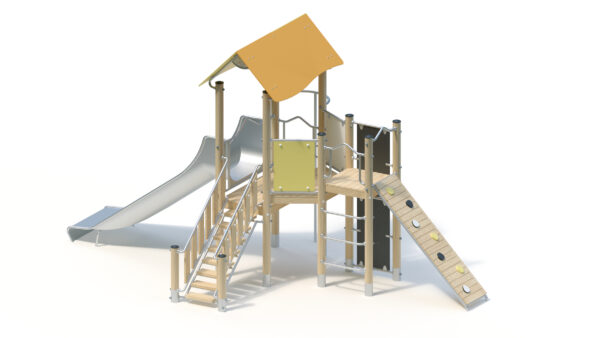

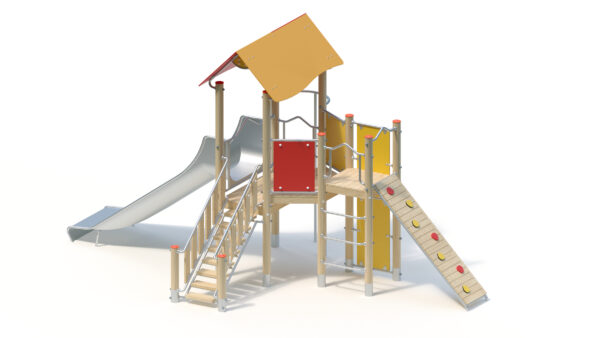

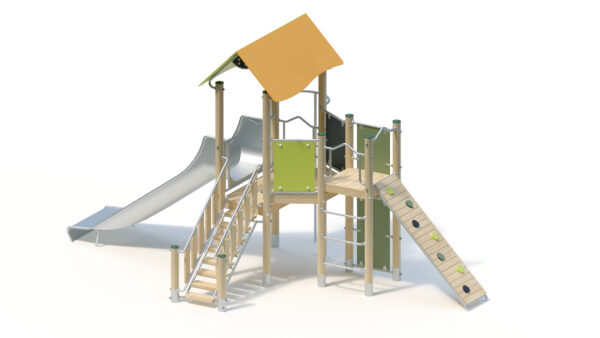

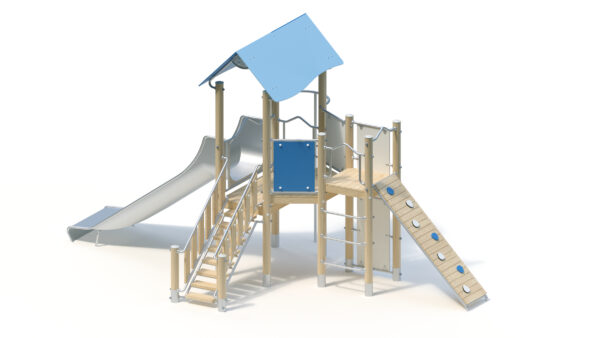

Technische Daten
Gesamthöhe: 3,61 m
Grundfläche: 3,44 x 6,65 m
Aufprallfläche: 6,43 x 10,16 m
Podesthöhen: 1,20/1,40/1,60 m

Standpfosten
Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene.

Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit durchgehender Bolzenverschraubung.

Anbauteile
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
– Zugangsgeländer, abrollverhindernd, verschweißte Konstruktion aus Edelstahlrohr, Ø 33,7 x 2 mm, bestehend aus horizontalem Geländerrohr mit gebogenen, senkrecht angeordneten Halterohren
– Plattenbrüstung aus höchst witterungsbeständiger HPL-Schichtstoffplatte, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
– Klettersprosse (gekröpft) aus Edelstahlrohr, Ø 33,7 x 2 mm
– Kraxelwand aus Robinienholz mit aufgesetzten Kletterelementen aus HPL-Schichtstoffplatte
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, Rahmen aus Edelstahlrohr, mit einseitig aufgesetzten Freeclimbing-Elementen
– Anbau-Treppe mit Trittstufen aus Robinie 170 x 45 mm, aufgeschraubt auf Edelstahlrahmen Ø 33,7 x 2 mm, Steigungshöhe der Stufen 133 mm
– Treppenbrüstung aus Robinie, Befestigung zwischen Edelstahlrohren, Ø 33,7 x 2 mm
– senkrechte Kletterstange aus Edelstahlrohr, Ø 38 mm
– Giebeldach, Neigung 45°, höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm
– Anbau-Breitrutsche, 1,10 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind durch Abdeckkappen gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)
10 Stck. 0,40 x 0,40 x 0,40 m
3 Stck. 0,30 x 0,30 x 0,40 m
1 Stck. 0,40 x 1,25 x 0,40 m

Montagerichtzeit
2 Monteure je 8 Stunden
(ohne Fundamenterstellung)

Freie Fallhöhe
2,32 m

Geeignet für
Kinder ab 4 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: L721000332
