Produkte

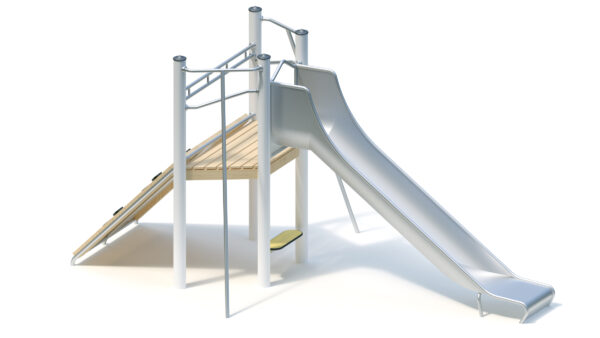

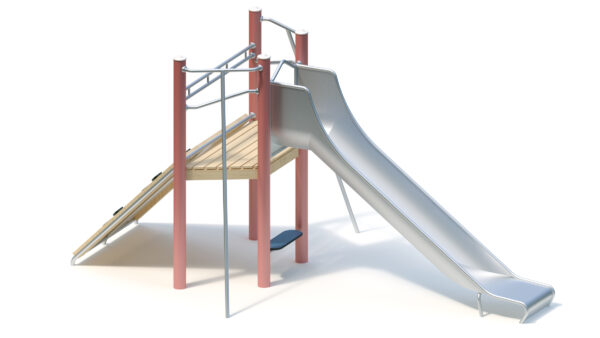

Das 3D-Modell dient der räumlichen Ansicht. Die Farben entsprechen nicht der gewählten Variante.

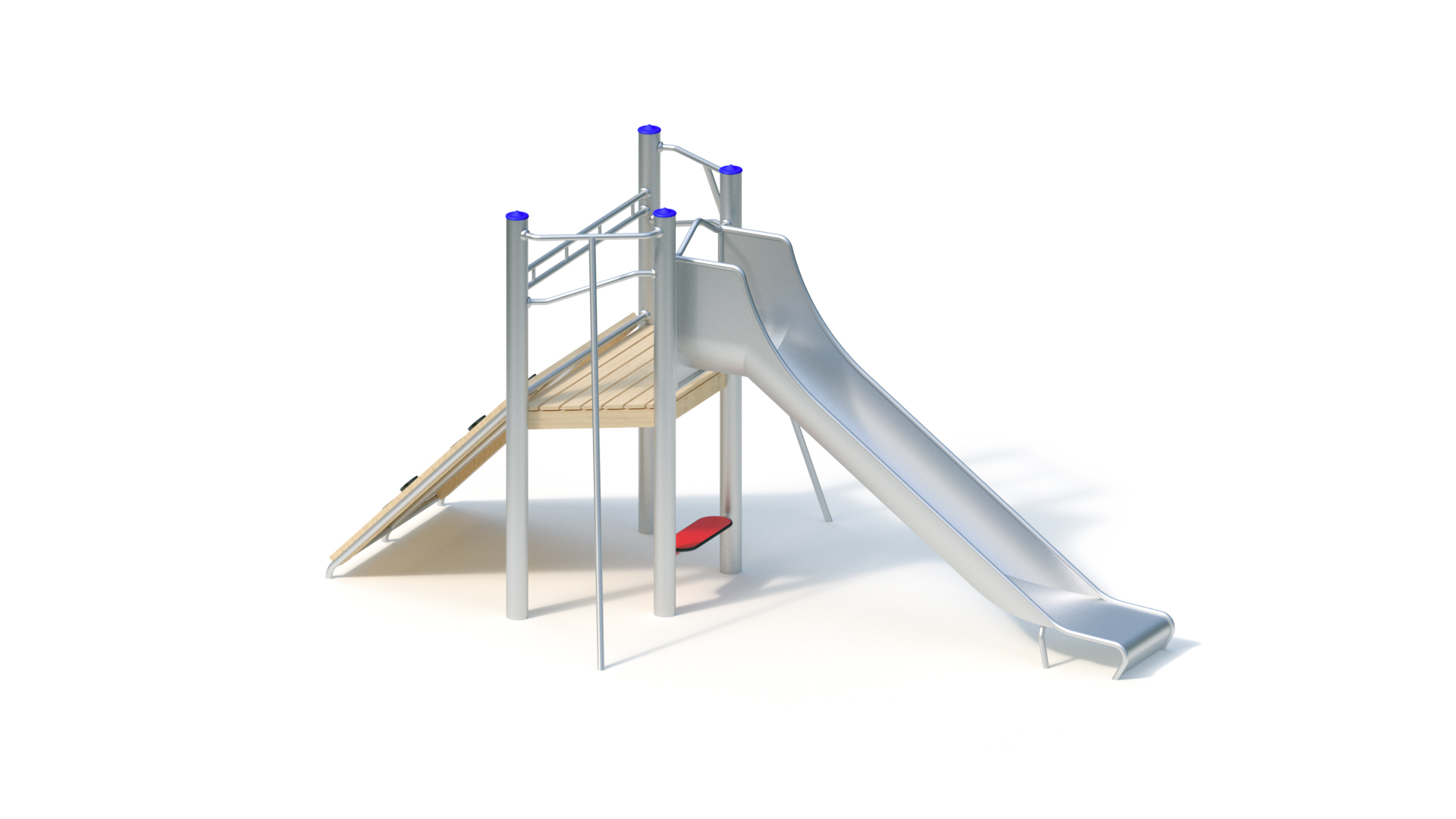

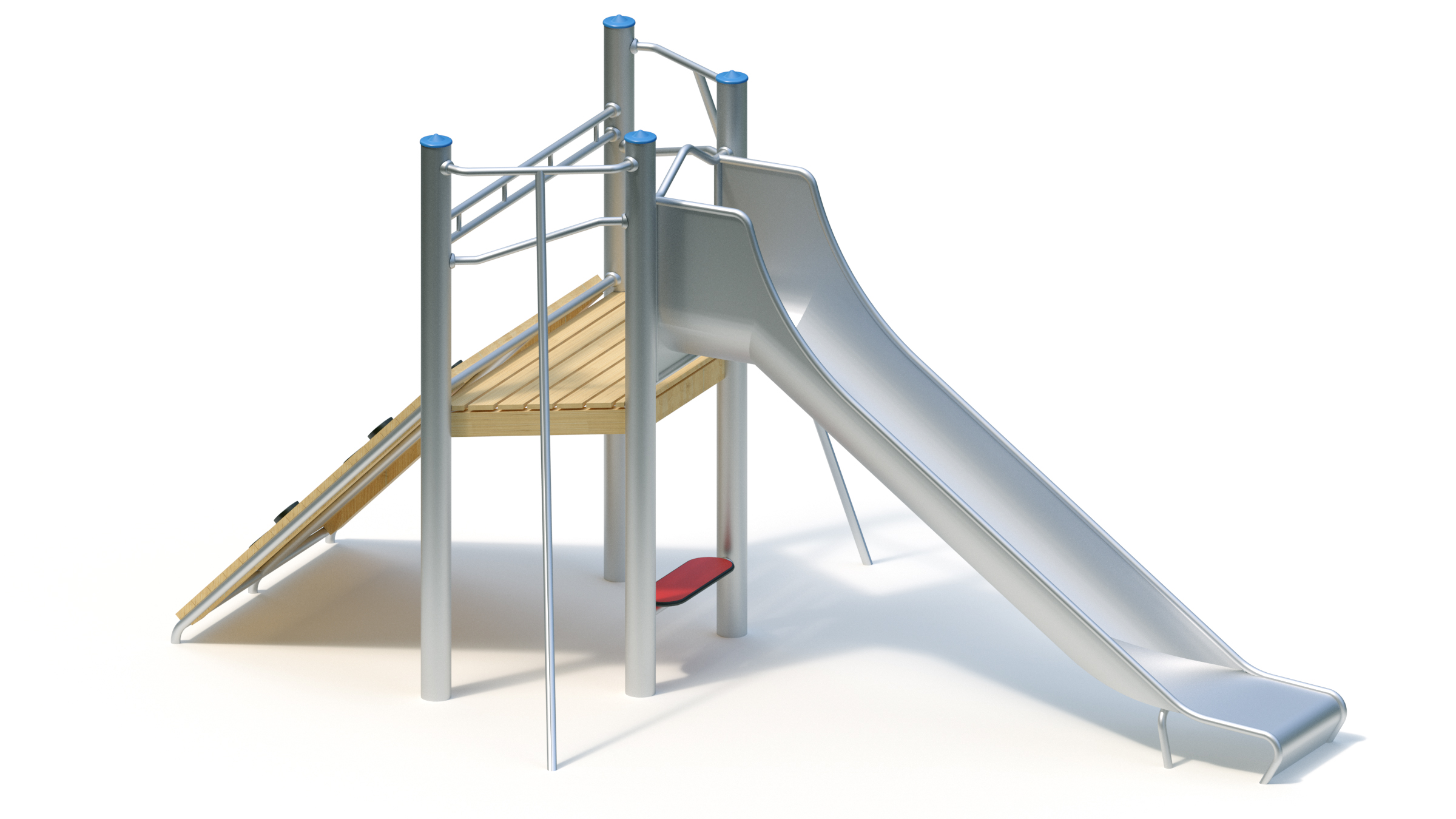

Gerätekombination
Variante wählen:
Die wichtigsten Informationen
| Altersgruppe ? | 4+ |
|---|---|
| Einsatzgebiete ? | öffentliche Spielplätze |
| Benutzeranzahl ? | 9 Personen |
| Aktivitäten ? | Bewegungsaktivität, Klettern, Rutschen |
Technische Daten
| Gerätelänge ? | 4,65 m |
|---|---|
| Gerätebreite ? | 2,80 m |
| Gerätehöhe ? | 2,35 m |
| Freie Fallhöhe ? | - |
| Podesthöhen | - |
| Gesamtgewicht ? | - |
| Schwerstes Einzelteil ? | 120,00 kg |
| Mindestraumlänge ? | 8,20 m |
| Mindestraumbreite ? | 5,80 m |
| Mindestraumhöhe ? | 2,35 m |
Montage & Fundamente
| Montagezeit ? | 2,0 h |
|---|---|
| Monteuranzahl ? | 2 Personen |
| Hebezeug erforderlich ? | - |
| Fundamente | 040x040x040 |
Produkt-Downloads
Produktbeschreibung
Technische Daten
Gesamthöhe: 2,35 m
Grundfläche: 2,80 x 4,65 m

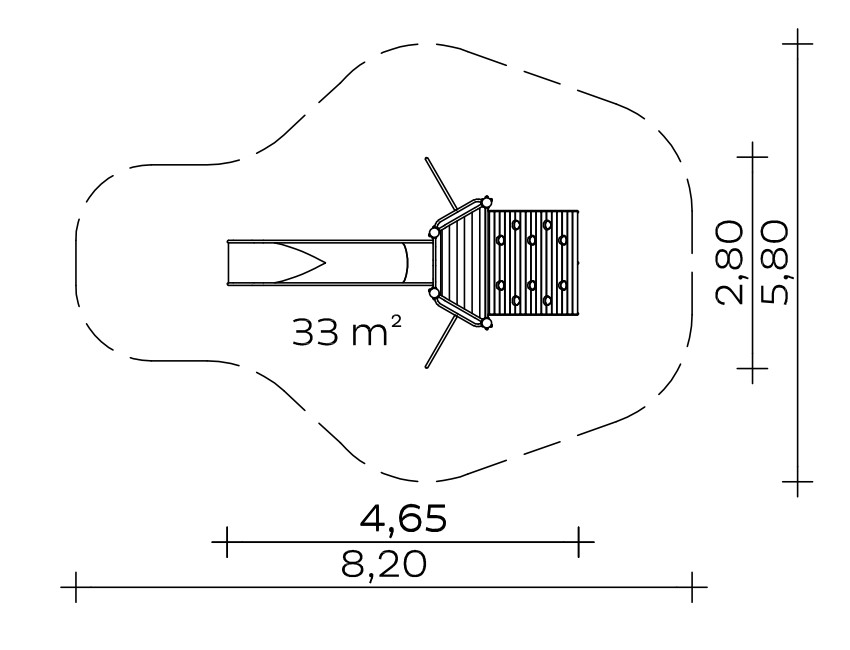

Mindestraum: 5,80 x 8,20 x 2,35 m (33 m²)
Podesthöhe: 1,20 m
Rutschenanbauhöhe: 1,20 m
Einsitzhöhe: 1,30 m
Gewicht: 120 kg schwerstes Einzelteil
380 kg insgesamt
Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 mm mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.
Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.
Anbauteile
– Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Kraxelwand aus Robinienholz mit aufgesetzten Kletterelementen aus HPL-Schichtstoffplatte, 20 mm
– Stufengeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Kletterstange aus Edelstahlrohr, Ø 38 mm
– Sitz aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm
– Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil
Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.
Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung.
Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.
Fundamente (bauseits)
4 Stck. 0,40 x 0,40 x 0,40 m
1 Stck. 0,40 x 0,75 x 0,40 m
5 Stck. 0,30 x 0,30 x 0,40 m
Betonmenge: 0,56 m³
Montagerichtzeit
2 Monteure je 2 Stunden
(ohne Fundamenterstellung)
Freie Fallhöhe
1,30 m
Geeignet für
Kinder ab 4 Jahren,
öffentliche Spielplätze etc.
Bewegungsaktivitäten
Artikelnummer: 021400501
Dieses Kaiser & Kühne-Produkt ermöglicht:
