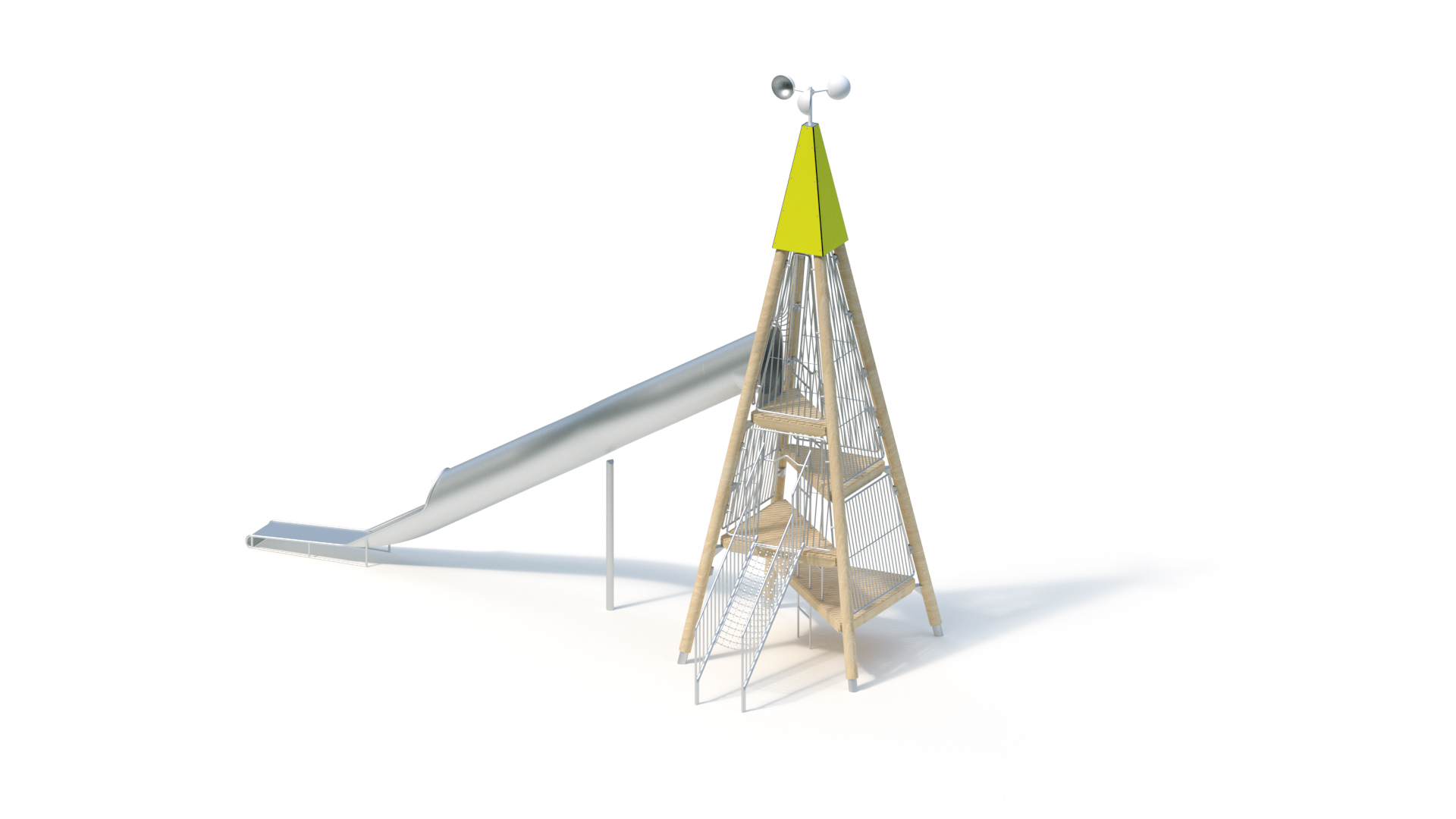

K&K Dalbenturmanlage bestehend aus:
Dalbenturm (8,50) mit Kettennetzaufstieg (2,00 m) und Tunnelrutsche (4,00 m);
Turmhaube rot / ähnlich RAL 2002 mit Windrotor 3-fach

Technische Daten
Grundfläche: ca. 4,75 x 11,70 m
Mindestraum: ca. 7,85 x 15,20 m
Höhe: 8,50 m + Turmabschluss
Podesthöhen: 1,00 / 2,00 / 3,00 / 4,00 m
Rutschenanbauhöhe: 4,00 m
Einsitzhöhe: 4,10 m
Rutschenneigung: 30°
Rutschenbreite: 0,80 m
Rutschblechdicke: 2,5 mm

Standpfosten
Leimholz Lärche Ø 200 mm mit dreifachem Holzschutzanstrich, auf feuerverzinkten Stahlstandfüßen

Podestböden
Dreieckige Holzpodeste, Unterzüge Leimholz Lärche, Podestbelag Robinie 95 x 30 mm, schraubbare Flanschverbindungen an den Standpfosten
Leiteraufstiege aus Edelstahlrohr, Sprossenhöhe 500 mm, inklusive Absturzsicherung, zwischen den Podesten, glasperlgestrahlt.

Die in diesem Produkt verbauten Hölzer bestehen aus hochwertigem Brettschichtholz aus Lärche. Ergänzend zu unseren allgemeinen Geschäftsbedingungen gewähren wir eine Garantie von 12 Jahren, sofern die in der Wartungsanleitung beschriebenen Pflege- und Instandhaltungsmaßnahmen eingehalten werden.

Schutzgitter (ab 1,00 m Podesthöhe)
Schweißkonstruktion aus Edelstahlrohr Ø 21 / 33.7mm, glasperlgestrahlt, ab 1,00 m Podesthöhe, schraubbare Flanschverbindungen an den Standpfosten

Turmhaube
Hochdrucklaminat 15 mm, Farbe rot / ähnlich RAL 2002

Turmabschluss
Windrotor 3-fach

Aufstieg auf Podesthöhe 2,00 m
– Kettennetzaufstieg mit Brüstung aus Edelstahlrohr

K&K Tunnelrutsche 30°, Ah 4,00 m
Rutschensegmente aus Edelstahl durch Röhrenform besonders geräuscharm, zu einer einteiligen Tunnelrutsche verschweißt, bestehend aus folgenden Elementen:

– 16100 K&K Tunnelrutschen-Einsitz
– 16110090 K&K Tunnelrutschen-Gerade,
Länge 0,90 m
– 16160 K&K Tunnelrutschen-Kurve, 6 Stck.,
Wendelung 30° rechts
– 16170 K&K Tunnelrutschen-Kurve, 6 Stck.,
Wendelung 30° links
– 16110070 K&K Tunnelrutschen-Gerade,
Länge 0,70 m
– 16180 K&K Tunnelrutschen-Auslauf

Inkl. K&K Tunnelrutschen-Stützpfosten, Standpfosten aus Edelstahlrohr Ø 120 x 3 mm, Befestigungsflansch aus Edelstahl.

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Verankerung
Verdübelung der Standfußronde mit 2 Injections-Ankerstangen aus nichtrostendem Stahl A4.
Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet.

Montagerichtzeit
2 Monteure je 18 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)

Fundamente (bauseits)
4 Stck. 1,00 x 1,00 x 0,50 m
3 Stck. 1,00 x 0,40 x 0,40 m
1 Stck. 0,60 x 0,60 x 0,60 m
2 Stck. 0,30 x 0,30 x 0,40 m
Betonmenge: 2,77 m³

Freie Fallhöhe
2,00 m

Geeignet für
Kinder ab 8 Jahren,
öffentliche Spielplätze etc.
Bewegungsaktivitäten

Artikelnummer: 912085001
