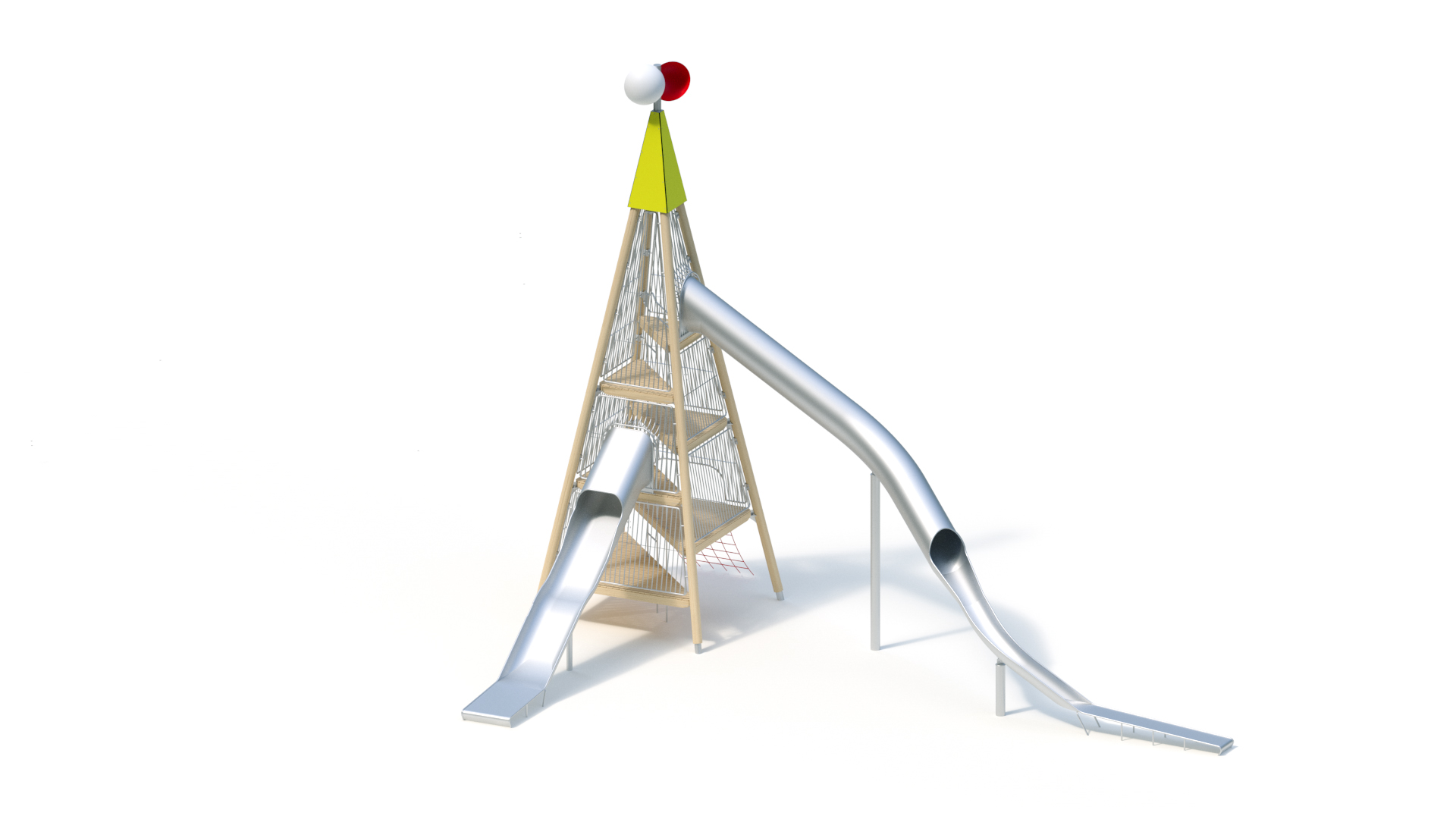

Dalbenturmkombination bestehend aus:
Dalbenturm (10,50 m) mit Tunnel-Hangutsche 30° (6,00 m), Anbau-Breitrutsche mit Tunneleinsitz (3,00 m) und Netzaufstieg (2,00 m);
Turmhaube gelb, mit Windrotor

Technische Daten

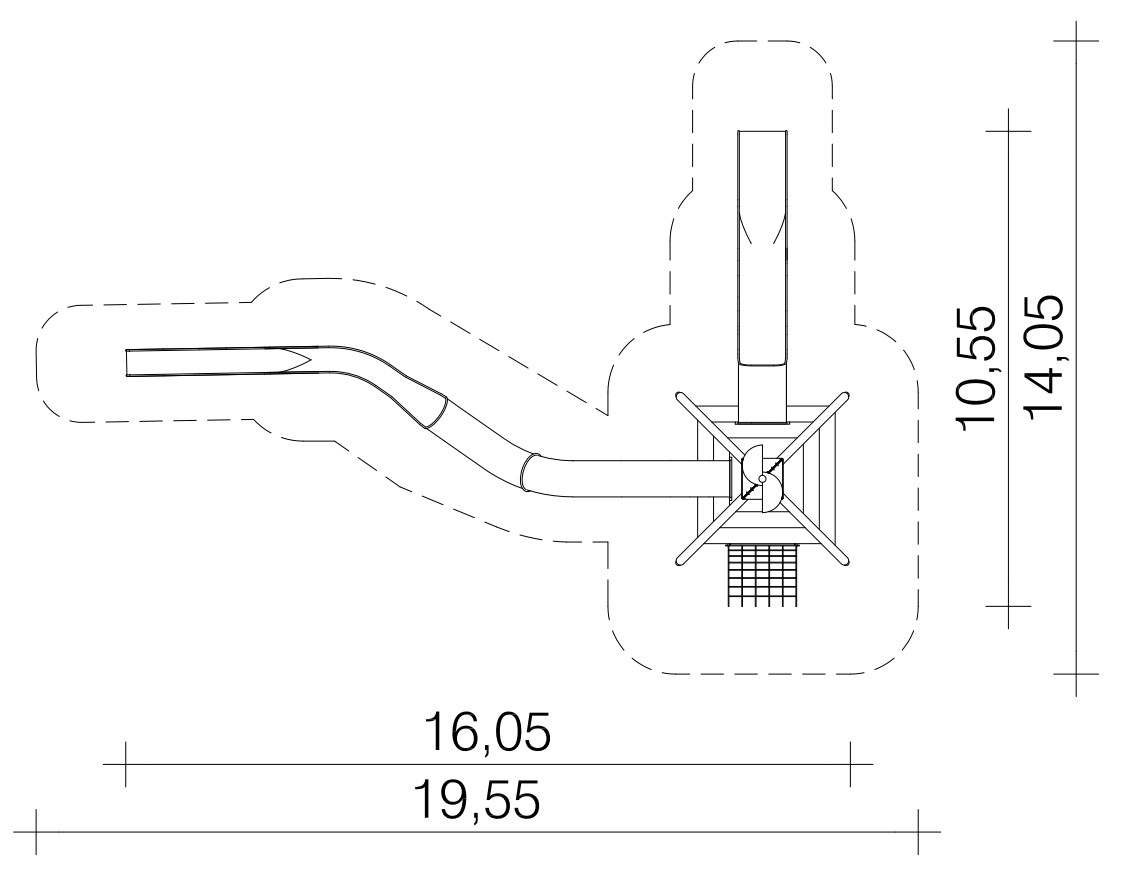

Grundfläche: ca. 10,55 x 16,05 m
Mindestraum: ca. 14,05 x 19,55 m (115 m²)
Höhe: ca. 10,50 m + Turmabschluss
Podesthöhen: 1,00/2,00/3,00/4,00/5,00/6,00 m

Standpfosten
Leimholz Lärche Ø 200 mm mit dreifachem Holzschutzanstrich, auf feuerverzinkten Stahlstandfüßen

Podestböden
Dreieckige Holzpodeste, Unterzüge Leimholz Lärche, Podestbelag Robinie 95 x 30 mm, schraubbare Flanschverbindungen an den Standpfosten.
Leiteraufstiege aus Edelstahlrohr, Sprossenhöhe 500 mm, inklusive Absturzsicherung, zwischen den Podesten, glasperlgestrahlt.

Die in diesem Produkt verbauten Hölzer bestehen aus hochwertigem Brettschichtholz aus Lärche. Ergänzend zu unseren allgemeinen Geschäftsbedingungen gewähren wir eine Garantie von 12 Jahren, sofern die in der Wartungsanleitung beschriebenen Pflege- und Instandhaltungsmaßnahmen eingehalten werden.

Schutzgitter (ab 1,00 m Podesthöhe)
Schweißkonstruktion aus Edelstahlrohr Ø 21 / 33.7 mm, glasperlgestrahlt, ab 1,00 m Podesthöhe, schraubbare Flanschverbindungen an den Standpfosten

Turmhaube
Hochdrucklaminat 15 mm, Farbe gelb

Turmabschluss
Windrotor 2-fach

Aufstieg auf Podest 2,00 m
– Netzaufstieg aus Herkulesseil Ø 16 mm, Maschenweite 300 m x 300 mm (Achsmaß)

K&K Anbau-Breitrutsche mit Tunneleinsitz, Ah 3,00 m
Anbauhöhe: 3,00 m
Einsitzhöhe: 3,10 m
Rutschenneigung: 36°
Rutschenbreite: 1,10 m
Rutschblechdicke: 2,5 mm

Anbau-Breitrutsche, 1,10 m breit, einteilige Edelstahlkonstruktion, Tunneleinsitz, Geschwindigkeitsregulierung durch Welle. Durch Muldenform besonders geräuscharm.

Inklusive K&K Stützpfosten aus Edelstahlrohr Ø 120 mm, Befestigungsflansch aus Edelstahl.

K&K Tunnel-Hangrutsche 30°, Ah 6,00 m
Anbauhöhe: 6,00 m
Einsitzhöhe: 6,10 m
Rutschenneigung: 30°
Rutschenbreite: 0,80/0,60 m
Rutschblechdicke: 2,5 mm

Rutschensegmente aus Edelstahl durch Röhren/-Muldenform besonders geräuscharm, dreiteilige Rutsche, inklusive Verbindungsflanschen für Montage vor Ort. Bestehend aus folgenden Elementen:

– 16100 K&K Tunnelrutschen-Einsitz 30°
– 16110 K&K Tunnelrutschen-Gerade 30°, 2 Stck.
– 16110050 K&K Tunnelrutschen-Gerade 30°,
Länge 0,50 m
– 16160 K&K Tunnelrutschen-Kurve 30°, 7 Stck.,
Wendelung 35° rechts
– 16110 K&K Tunnelrutschen-Gerade 30°
– 41590 K&K Hangrutschen-Tunneladapter 30°
– 41610 K&K Hangrutschen-Raumkurve 30°, 4 Stck.,
Wendelung 36° links
– 41550028 K&K Hangrutschen-Gerade 30°,
Länge 0,28 m
– 41670 K&K Tunnelrutschen-Maxiauslauf

Inklusive K&K Stützpfosten aus Edelstahlrohr Ø 120 mm, Befestigungsflansch aus Edelstahl.

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Verankerung
Verdübelung der Standfußronde mit 2 Injections-Ankerstangen aus nichtrostendem Stahl A4.
Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet.

Fundamente (bauseits)
4 Stck. 1,00 x 1,00 x 0,50 m
2 Stck. 2,80 x 0,30 x 0,40 m
1 Stck. 1,40 x 1,25 x 0,40 m
1 Stck. 0,40 x 0,40 x 0,60 m
2 Stck. 0,60 x 0,60 x 0,60 m
Betonmenge: 3,90 m³

Montagerichtzeit
2 Monteure je 18 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)

Freie Fallhöhe
2,40 m

Geeignet für
Kinder ab 8 Jahren,
öffentliche Spielplätze etc.
Bewegungsaktivitäten

Artikelnummer: 912105006
