Technische Daten

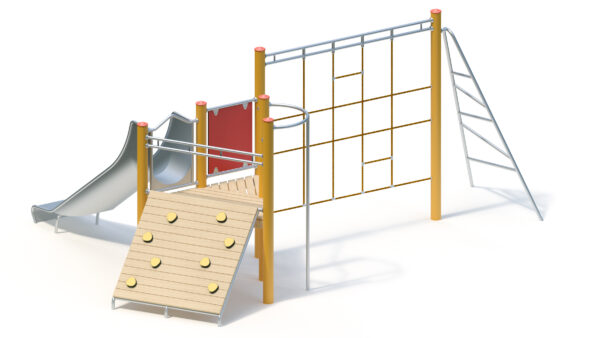

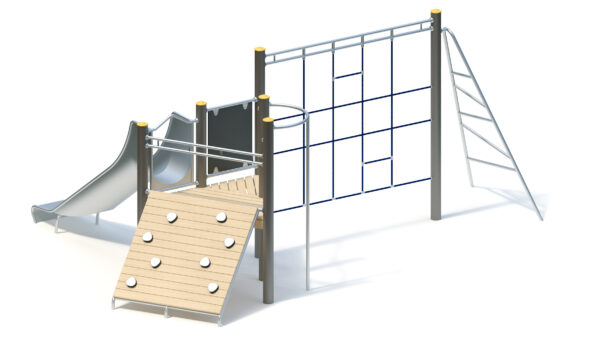

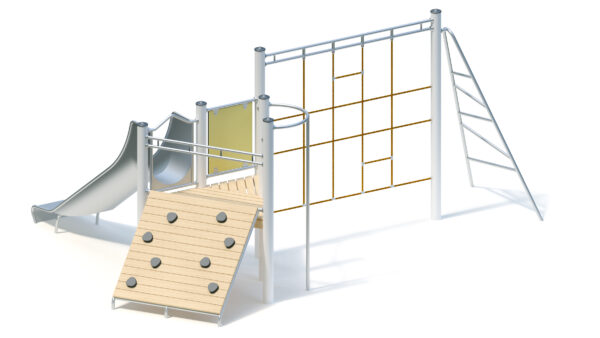

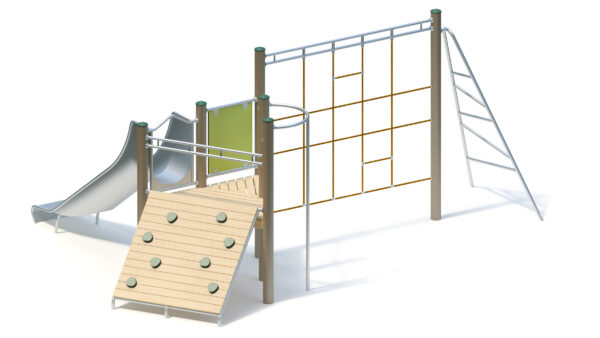

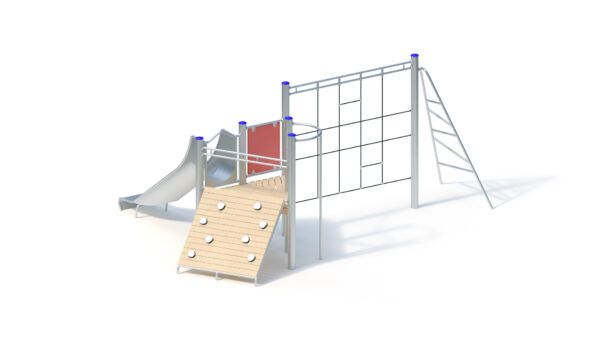

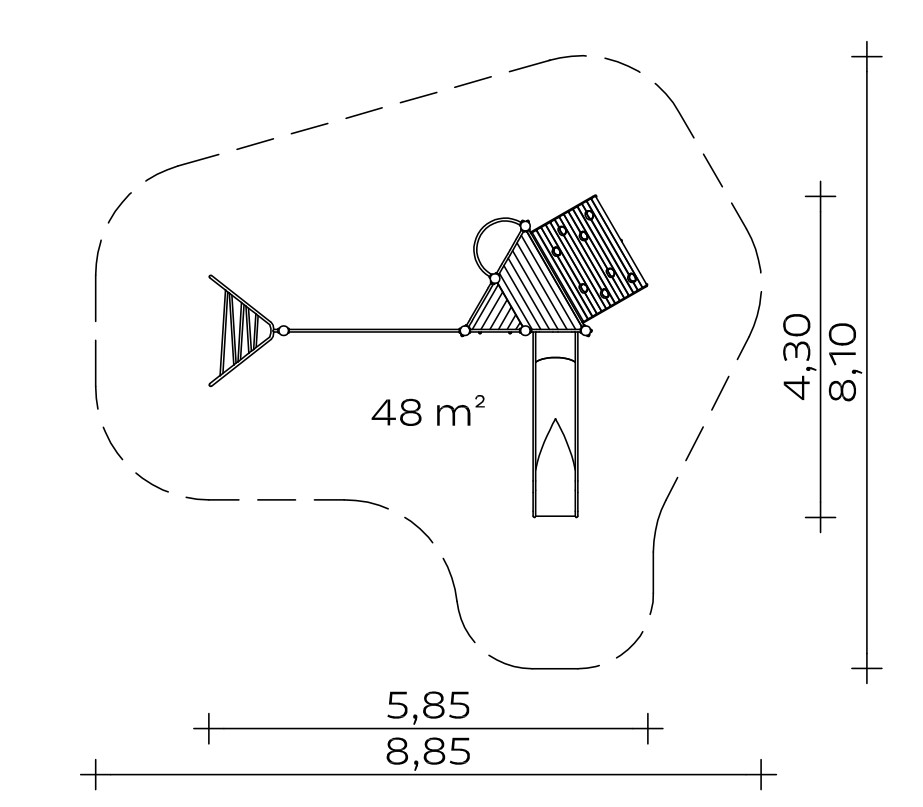

Gesamthöhe: 2,55 m
Grundfläche: 5,85 x 4,30 m
Mindestraum: 8,85 x 8,10 m
Aufprallfläche: 48 m²
Podesthöhe: 1,00 m
Einsitzhöhe: 1,10 m
Gewicht: 100 kg schwerstes Einzelteil
480 kg insgesamt

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 mm mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Anbauteile
– Plattenbrüstung aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 15 mm, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
– Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
– senkrechte Kletterstange aus Edelstahlrohr, Ø 38 mm
– Kraxelwand aus Robinienholz mit aufgesetzten Kletterelementen aus HPL-Schichtstoffplatte, 20 mm
– Dreiecksprossenwand aus Edelstahlrohr, Ø 38 mm
– Kletternetz aus Herkules-Seil an Edelstahltraverse
– Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)
6 Stck. 0,30 x 0,30 x 0,40 m
6 Stck. 0,40 x 0,40 x 0,40 m
1 Stck. 0,40 x 0,75 x 0,40 m
Betonmenge: 0,72 m³

Montagerichtzeit
2 Monteure je 5 Stunden
(ohne Fundamenterstellung)

Freie Fallhöhe
2,42 m

Geeignet für
Kinder ab 4 Jahren,
öffentliche Spielplätze etc.
Bewegungsaktivitäten

Artikelnummer: 021290501
