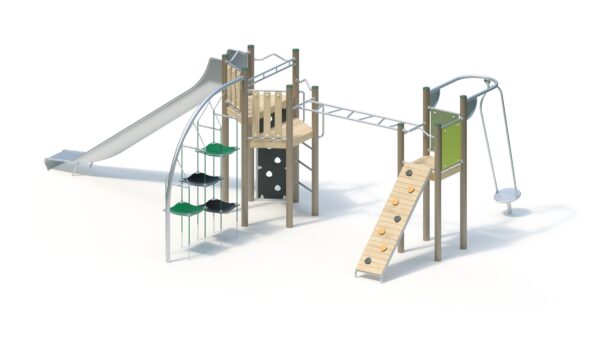

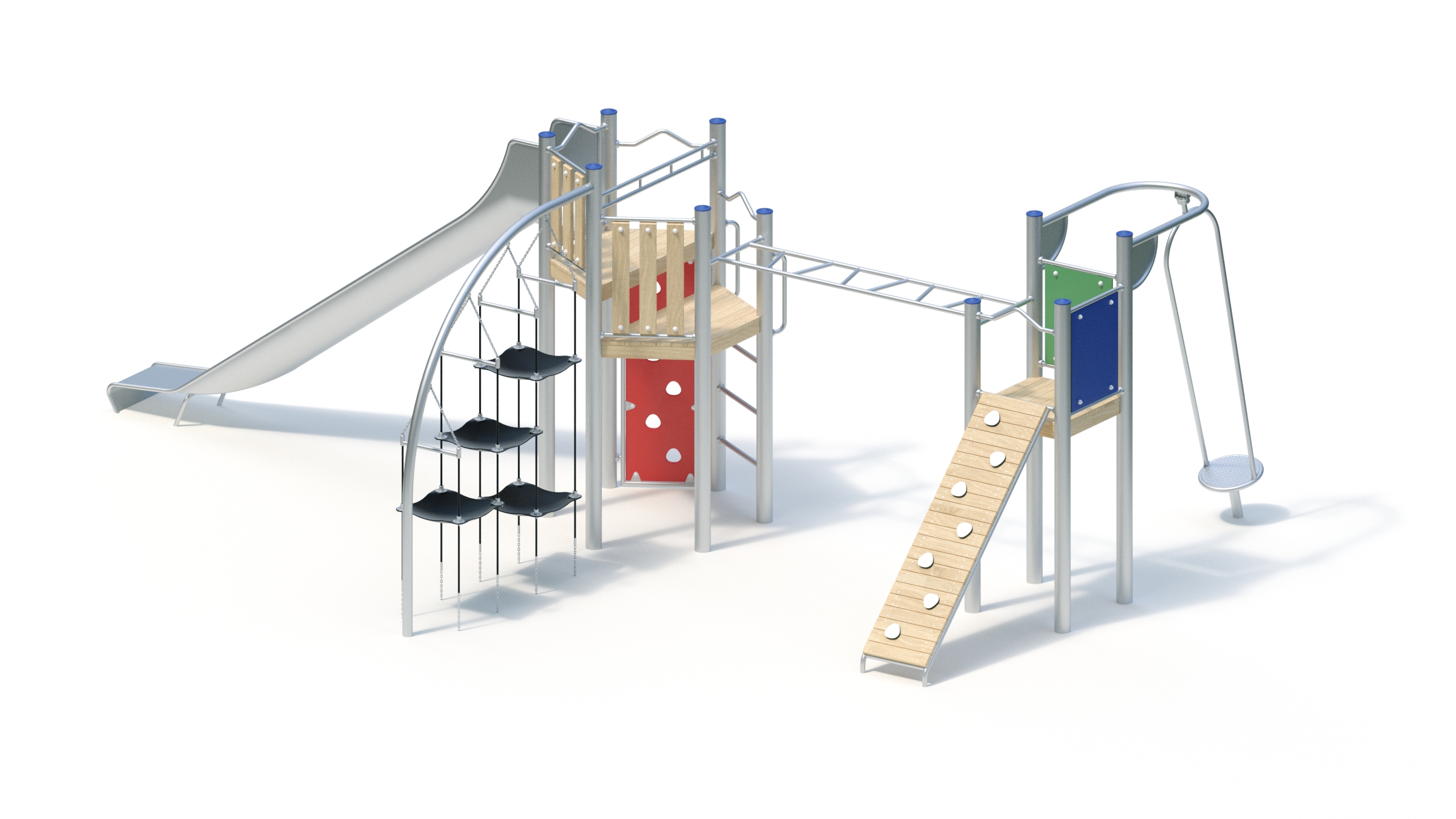

Technische Daten
Gesamthöhe: 2,98 m

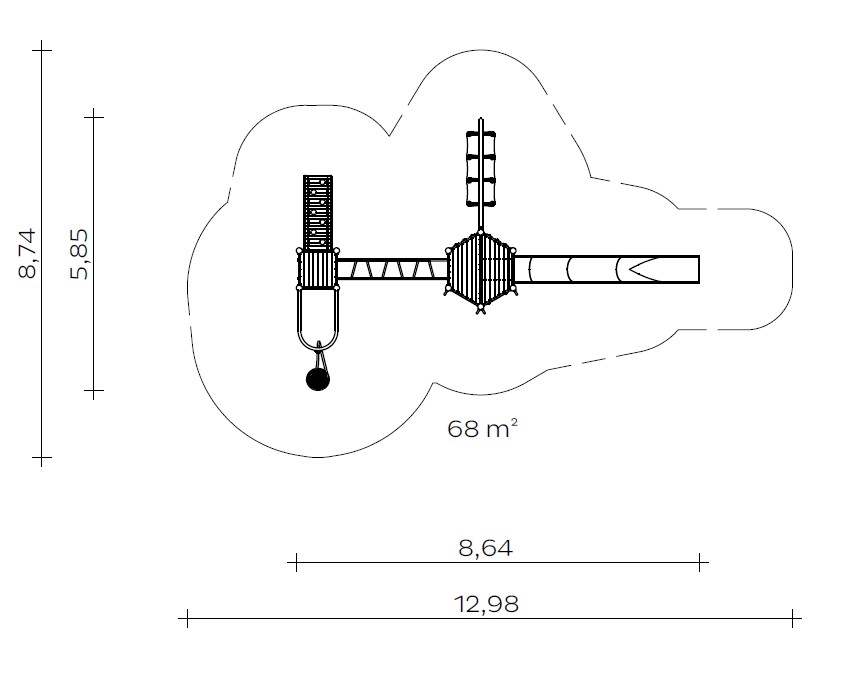

Grundfläche: 5,85 x 8,64 m
Aufprallfläche: 8,74 x 12,98 m (68 m²)
Podesthöhe: 1,60 m /2,00 m
Rutschenanbauhöhe: 2,00 m
Einsitzhöhe: 2,10 m
Rutschenneigung: 36°
Rutschenbreite: 0,60 m
Rutschblechdicke: 2,5 mm

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt.Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente

Podeste
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit durchgehender Bolzenverschraubung.

Anbauteile
-Kraxelwand aus Robinienholz mit aufgesetzten Kletterelementen aus HPL-Schichtstoffplatte
-Klettersprosse aus Edelstahlrohr, Ø 38 mm, verdrehungssicher
-Plattenbrüstung aus farbiger, höchst witterungsbeständiger HPL-Schichtstoffplatte, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
-Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
-Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
-Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil
-senkrechter Handgriff als Aufstiegshilfe aus Edelstahlrohr, Ø 33,7 x 2 mm
-Holzbrüstung aus Robinie, 125 x 30 mm. Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
-Hangelleiter waagerecht, aus Edelstahlrohr, 38 x 2,5/33,7 x 2 mm
-Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, Rahmen aus Edelstahlrohr, 6 Kletteröffnungen.
-Flying Carpet mit Rohrbogenelement aus Edelstahl Ø 76,1 x 3,6 mm, Seilnetz aus Polypropylen mit verzinkter Stahleinlage Ø 16 mm, Gummimatten 8mm sowie Edelstahl-Kettenbefestigungen Ø 7 mm an Fundamentrohr Ø 38 x 2 mm.
-Big Hurricane mit Rohrbogen aus Edelstahl, Ø 60,3 x 3 mm; verschweißte, in sich verdrehte Konstruktion aus Edelstahlrohr, mitdrehender Boden aus profiliertem Edelstahlblech; Wälzlagerungen eingriffsicher und schmutzgeschützt; Fundamentanker aus feuerverzinktem Stahl
Rutscheninformation
Bitte berücksichtigen Sie bei Ihrer Planung, dass Edelstahl-Rutschen aufgrund einer möglichen Aufheizung der Rutschfläche entsprechend ausgerichtet werden sollten: auf der nördlichen Hemisphäre nach Nord-Ost, auf der südlichen Hemisphäre nach Süd-Ost. Alternativ sollten sie im Halbschatten von Bäumen platziert werden.

Allgemeiner Hinweis
Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein.

Fundamente
10 Stück 0,40 x 0,40 x 0,40 m
2 Stück 0,30 x 0,30 x 0,40 m
1 Stück 0,50 x 0,50 x 0,40 m
1 Stück 0,60 x 0,60 x 0,50 m
1 Stück 0,40 x 1,25 x 0,40 m

Montagerichtzeit
2 Monteure je 8 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)

Freie Fallhöhe
2,84 m

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

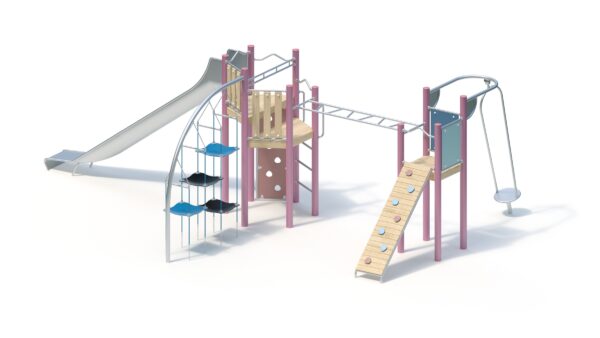

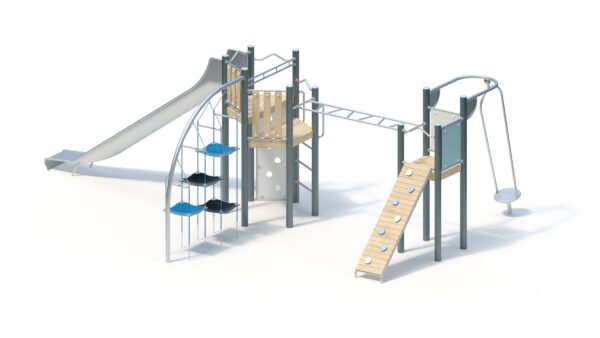

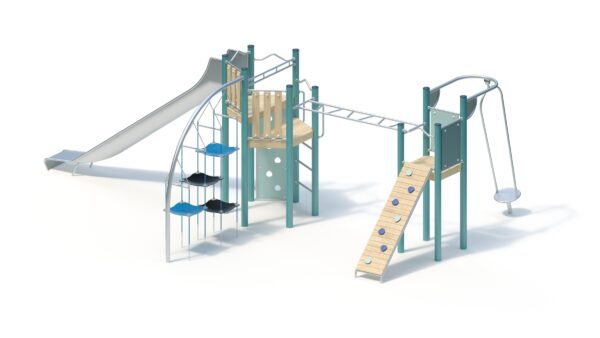

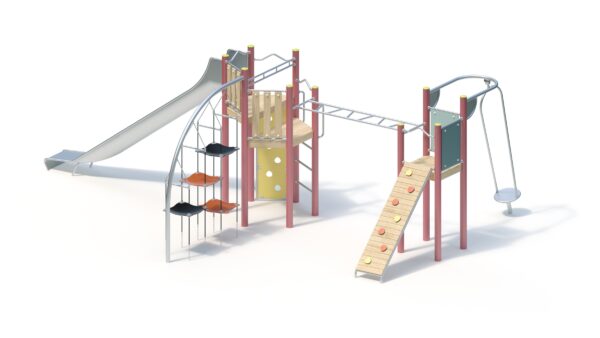

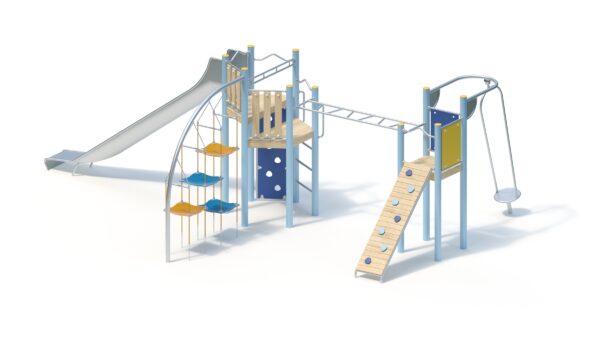

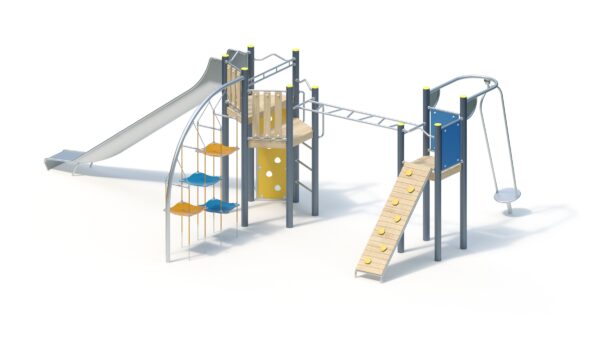

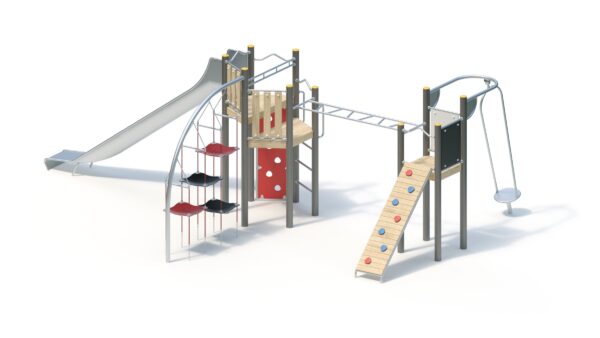

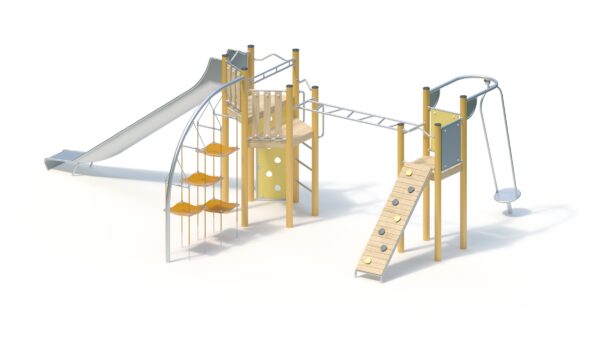

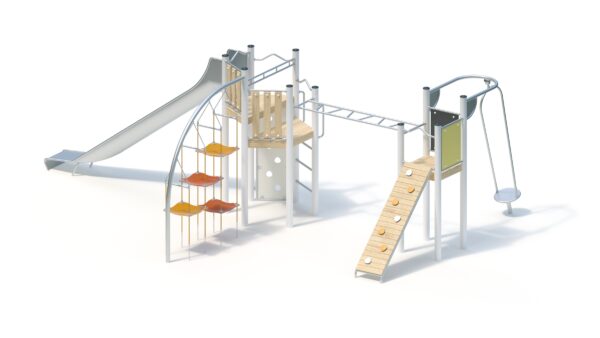

Jedes unserer Geräte wird nach höchsten Qualitätsstandards sowie der jeweils aktuell gültigen EN 1176 gefertigt.Dieses Modell dient als inspirierender Vorschlag und kann auf Wunsch mit Pfosten aus laminiertem Robinienholz oder Edelstahl ausgeführt werden. Die Farbgestaltung ist flexibel und individuell an Ihre Wünsche anpassbar.

Artikelnummer: 822530007
