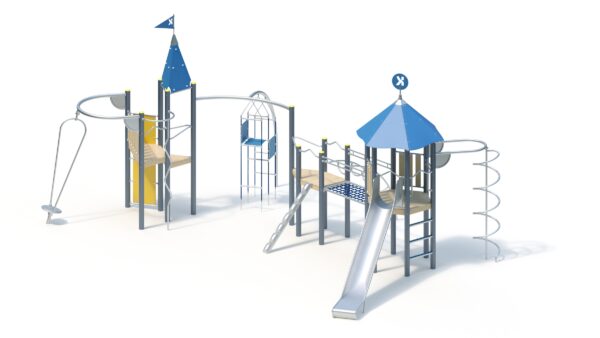

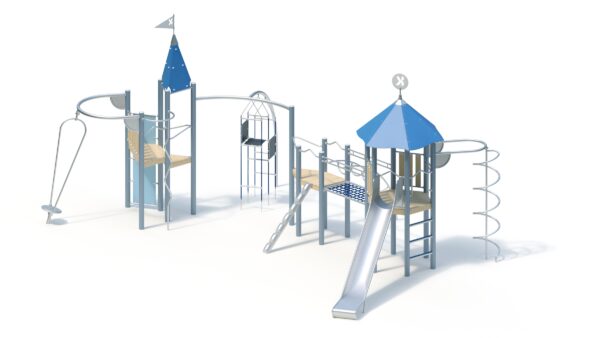

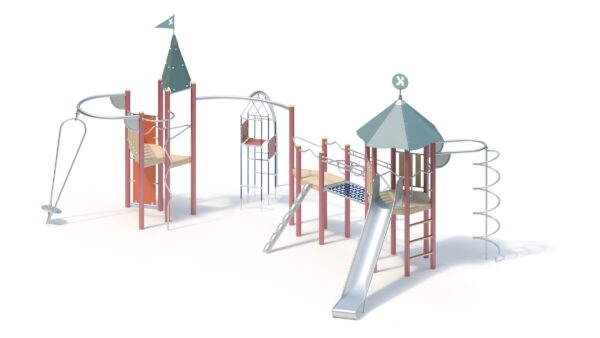

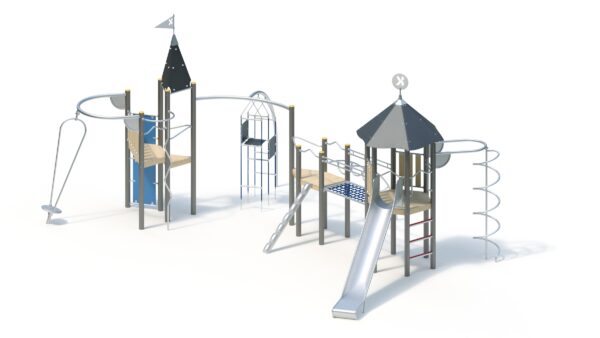

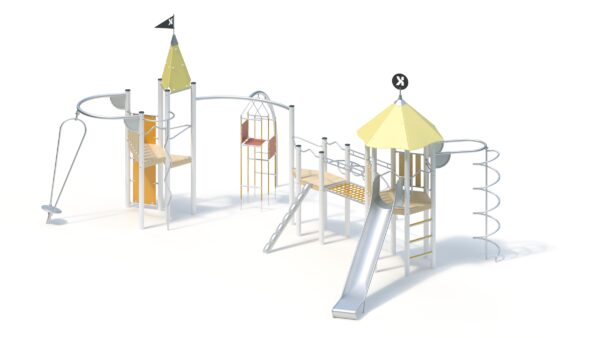

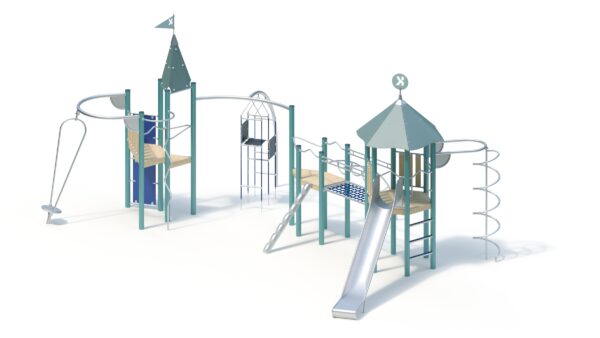

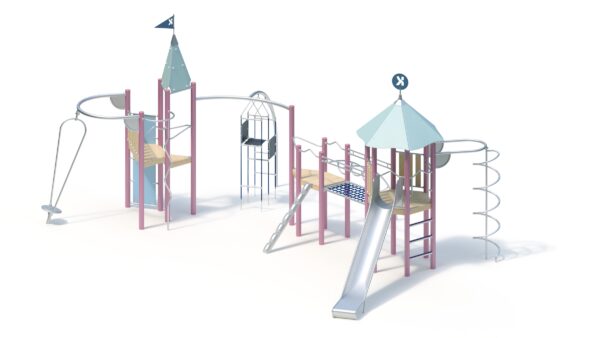

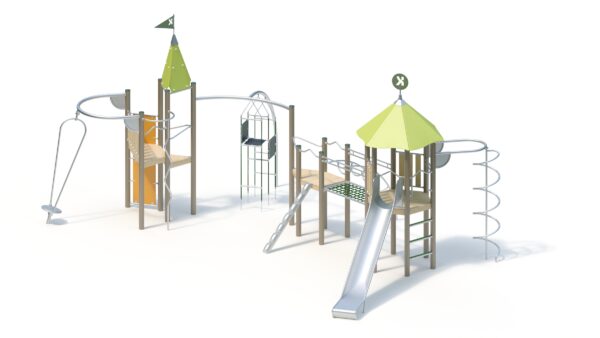

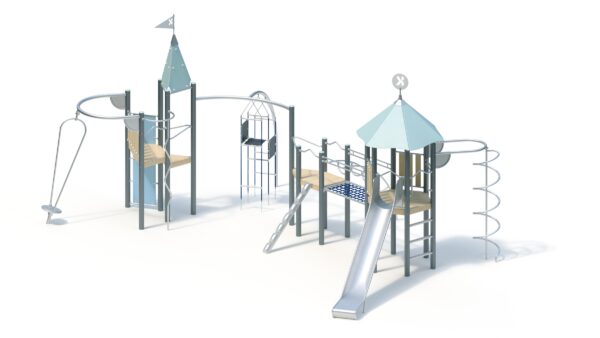

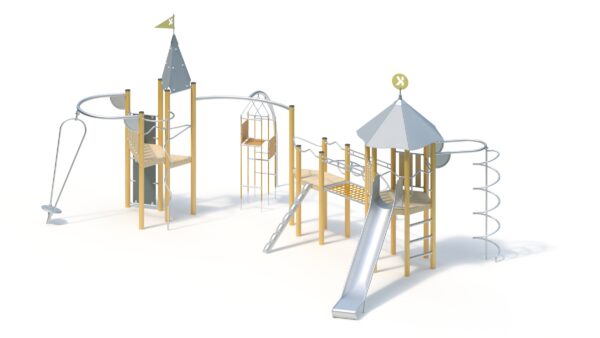

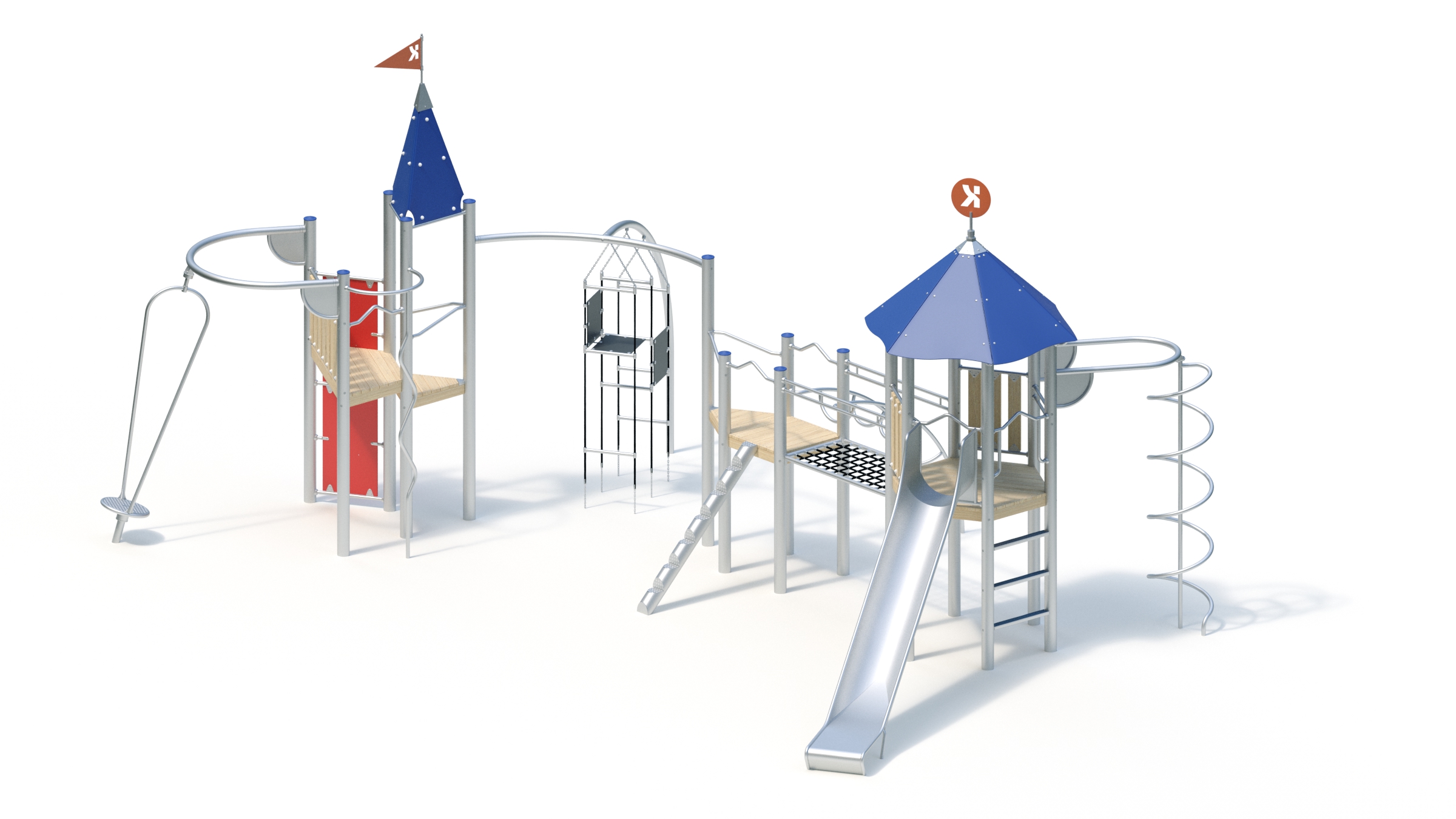

Technische Daten
Gesamthöhe: 4,67 m

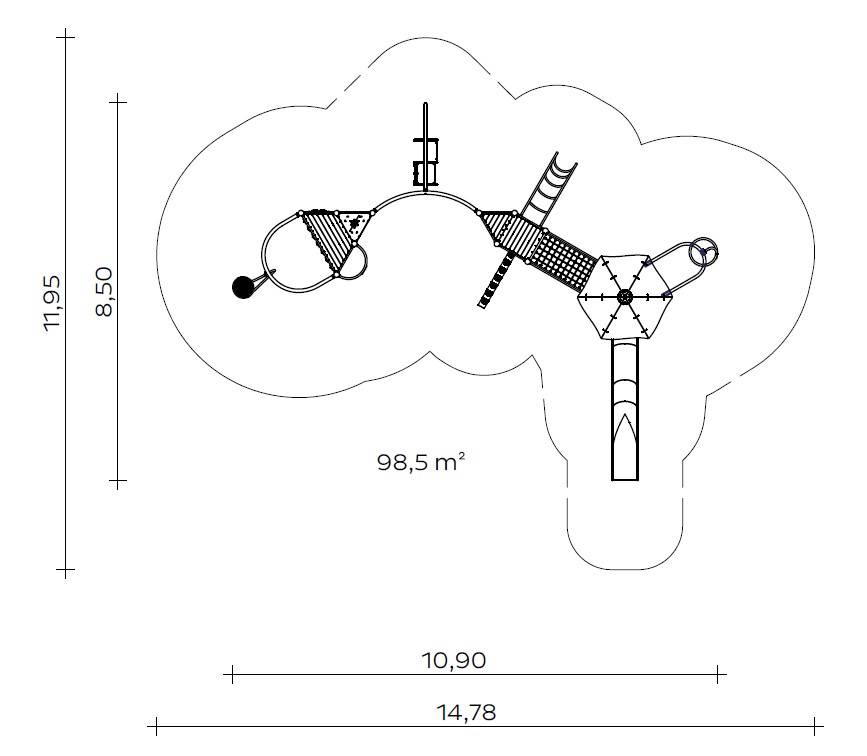

Grundfläche: 8,50 x 10,90 m
Aufprallfläche: 11,95 x 14,78 m (98,5 m²)
Podesthöhe: 1,40 / 1,60 m
Rutschenanbauhöhe: 1,60m
Einsitzhöhe: 1,70 m
Rutschenneigung: 36°
Rutschenbreite: 0,60 m
Rutschblechdicke: 2,5mm

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podeste
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit durchgehender Bolzenverschraubung.

Anbauteile
– Big Hurricane aus verschweißtem Rohrbogen aus Edelstahl, Ø 60,3 x 3 mm; verschweißte, in sich verdrehte Konstruktion aus Edelstahlrohr, mitdrehender Boden aus profiliertem Edelstahlblech; Wälzlagerungen eingriffsicher und schmutzgeschützt; Fundamentanker aus feuerverzinktem Stahl
– Spring slide aus Edelstahl Ø 42,4 mm an Rohrbogen aus Edelstahl Ø 60,3 x 3 mm
– Bogenleiter aus Edelstahlrohr
– senkrechte Kletterstange aus Edelstahlrohr, Ø 38 mm, gewellt
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, Befestigung zwischen Edelstahlrohren, mit einseitig aufgesetzten Freeclimbing-Elementen
– Steigpfosten aus Edelstahlrohr Ø 159 x 3 mm, Trittstufen-Oberfläche aus profiliertem Edelstahlblech
– Trittstufe aus Edelstahl mit EPDM-Belag
– Herkules-Flächennetz 0,80 x 1,60 m, Ø 16 mm, Rahmen aus Edelstahlrohr Ø 48,3 x 2 mm
– Holzbrüstung aus Robinie, 125 x 30 mm, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
– Turmdach, Neigung 80°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm
– Zeltdach, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
– Doppelstufengeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Zugangsgeländer, abrollverhindernd, verschweißte Konstruktion aus Edelstahlrohr, Ø 33,7 x 2 mm, bestehend aus horizontalem Geländerrohr mit gebogenen, senkrecht angeordneten Halterohren
– Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil
– Climbing Cube mit Rohrbogenelement aus Edelstahl Ø 76,1 x3,6 mm, Seilnetz aus Polypropylen mit verzinkter Stahleinlage Ø 16 mm, Gummimatten 8 mm sowie Edelstahl-Kettenbefestigungen Ø 7 mm.

Rutscheninformation
Bitte berücksichtigen Sie bei Ihrer Planung, dass Edelstahl-Rutschen aufgrund einer möglichen Aufheizung der Rutschfläche entsprechend ausgerichtet werden sollten: auf der nördlichen Hemisphäre nach Nord-Ost, auf der südlichen Hemisphäre nach Süd-Ost. Alternativ sollten sie im Halbschatten von Bäumen platziert werden.

Allgemeiner Hinweis
Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente
16 Stk. 0,40 x 0,40 x 0,40 m
4 Stk. 0,30 x 0,30 x 0,40 m
1 Stk. 0,40 x 1,25 x 0,40 m
1 Stk. 0,50 x 0,50 x 0,40 m
1 Stk. 0,60 x 0,60 x 0,40 m
1 Stk. 0,60 x 0,60 x 0,50 m

Montagerichtzeit
2 Monteure je 10 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)

Freie Fallhöhe
2,83 m

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 822000367
