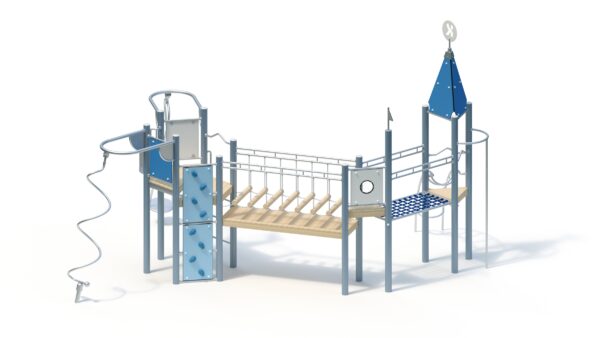

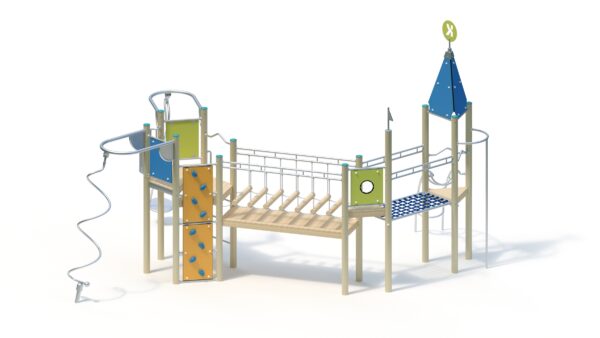

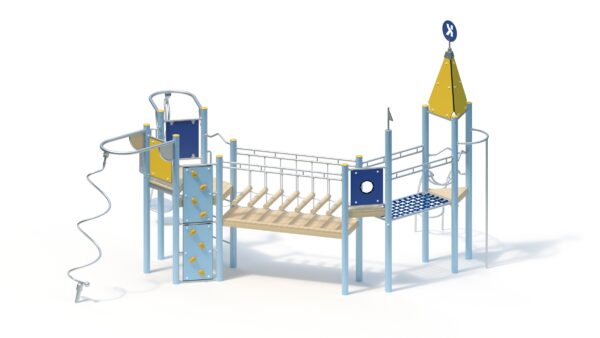

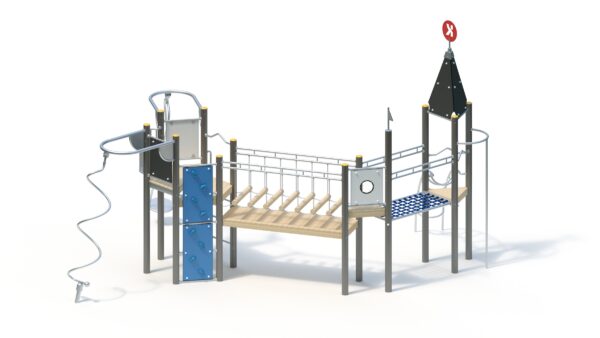

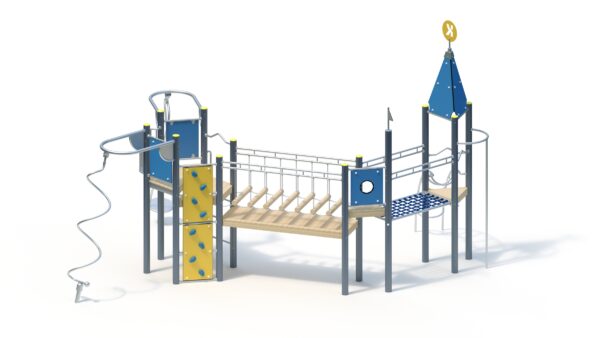

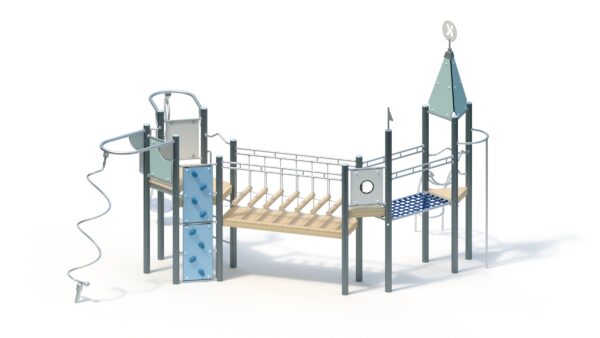

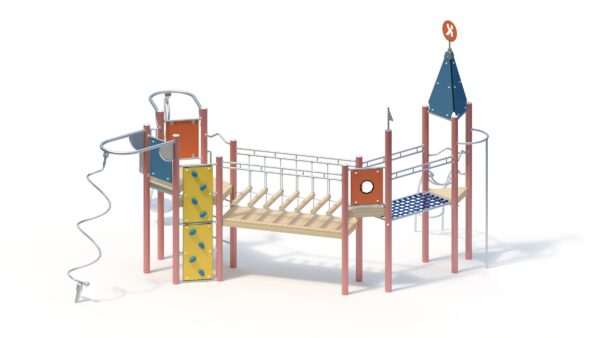

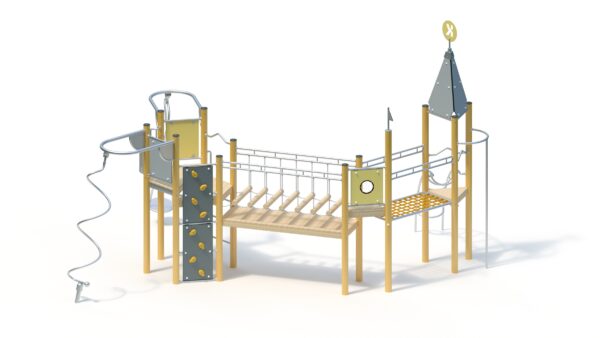

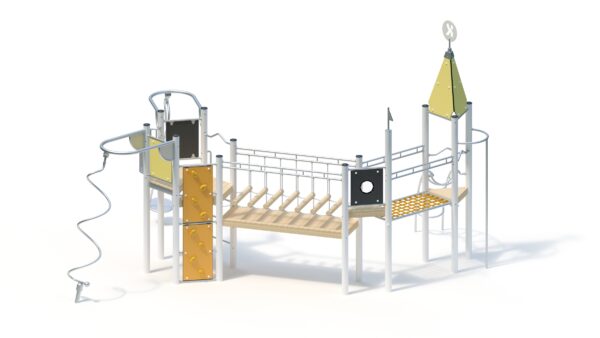

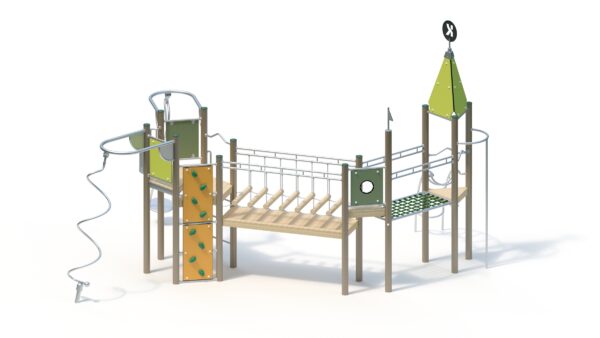

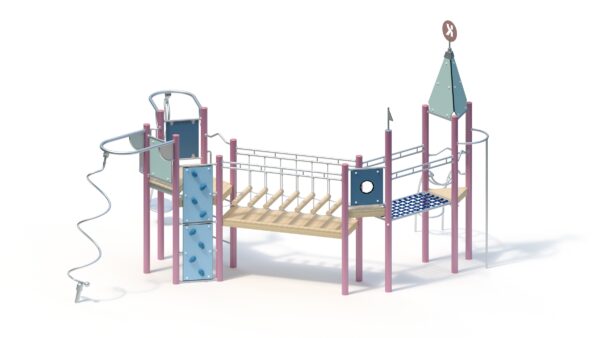

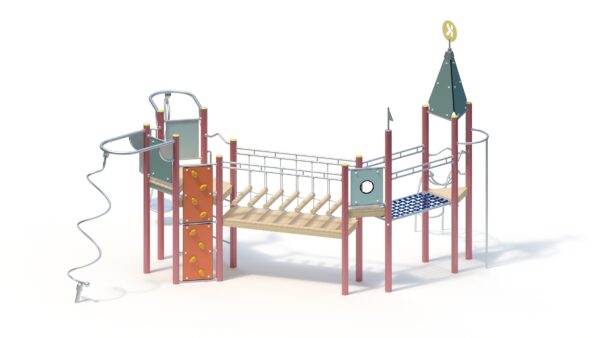

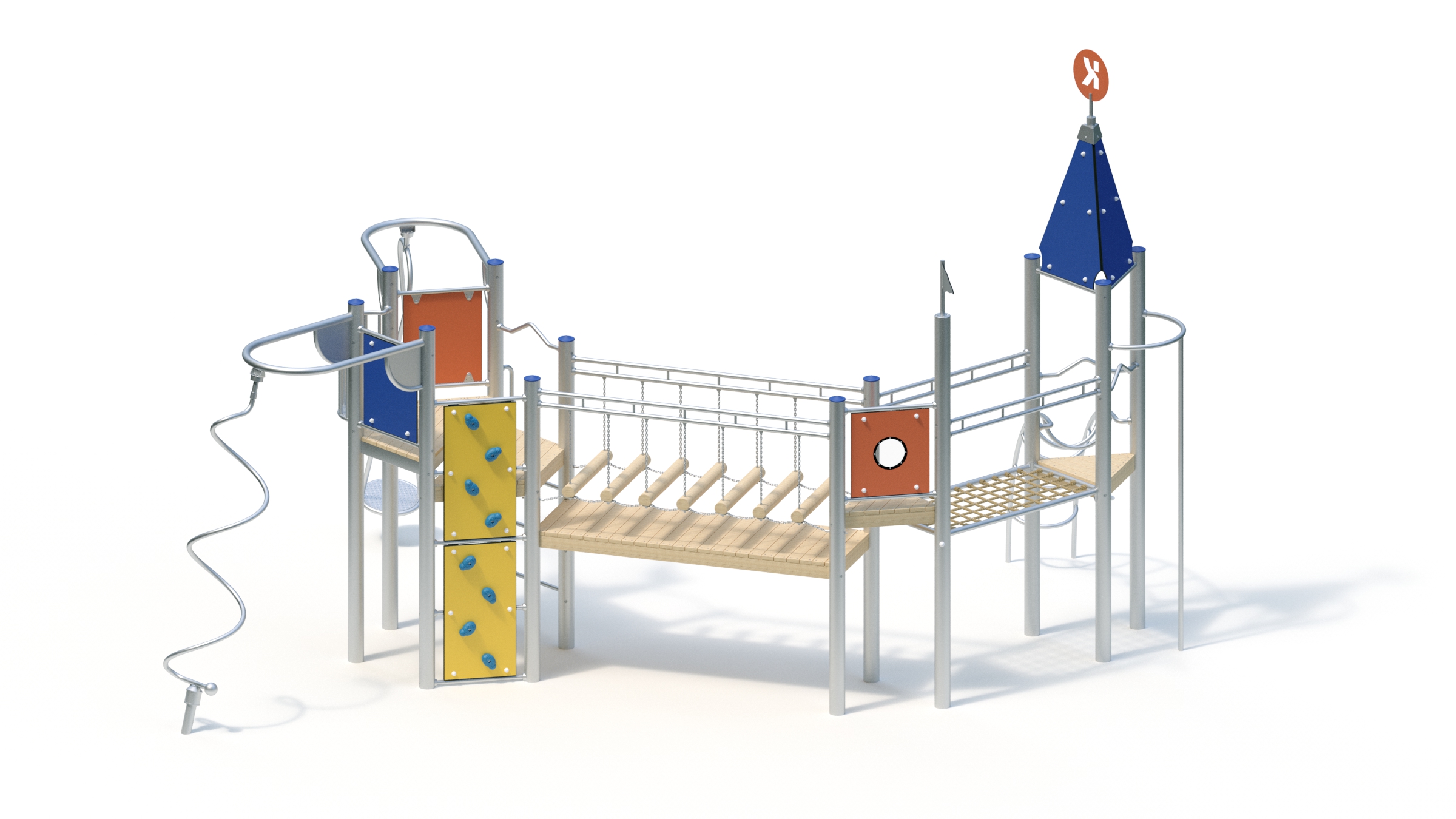

Technische Daten
Gesamthöhe: 4,68 m
Grundfläche: 6,04 x 6,66 m

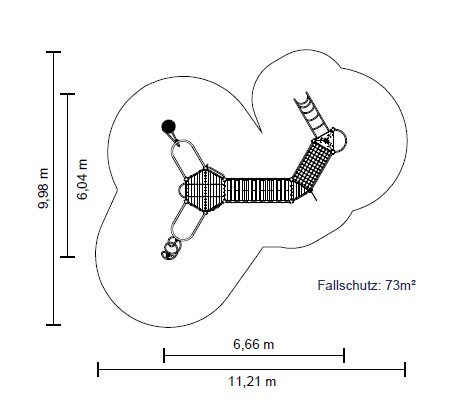

Aufprallfläche: 9,98 x 11,21 m ( 73 m²)
Podesthöhe: 1,20/1,40/1,60/1,80 m

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt.Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente

Podeste
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit durchgehender Bolzenverschraubung.

Anbauteile
– Bügelgeländer abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
– Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Plattenbrüstung aus höchst witterungsbeständiger HPL-Schichtstoffplatte, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
– Plattenbrüstung aus höchst witterungsbeständiger HPL-Schichtstoffplatte, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm, runde Fensteröffnung Ø 260 mm mit Polycarbonat-Scheibe
– Klettersprossen (gekröpft) aus Edelstahlrohr, Ø 33,7 x 2 mm
– senkrechter Handgriff als Aufstiegshilfe aus Edelstahlrohr, Ø 33,7 x 2 mm
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatten, 20 mm, Befestigung zwischen Edelstahlrohren, mit einseitig aufgesetzten Freeclimbing-Elementen
– Big Tornado mit Rohrbogen aus Edelstahl, Ø 60,3 x 3 mm, und spiralförmiger Konstruktion aus Edelstahlrohr mit gerändelter Standfläche; Wälzlagerungen eingriffsicher und schmutzgeschützt; Fundamentanker aus feuerverzinktem Stahl
– Big Hurricane aus verschweißtem Rohrbogen aus Edelstahl, Ø 60,3 x 3 mm; verschweißte, in sich verdrehte Konstruktion aus Edelstahlrohr, mitdrehender Boden aus profiliertem Edelstahlblech; Wälzlagerungen eingriffsicher und schmutzgeschützt; Fundamentanker aus feuerverzinktem Stahl
– Wackelbrücke an Tandemtraverse, Laufhölzer aus Robinie Ø 100 mm, Durchtrittschutz aus Robinienholz
– Herkules-Flächennetz 0,80 x 1,60 m, Ø 16 mm, Rahmen aus Edelstahlrohr Ø 48,3 x 2 mm
– senkrechte Kletterstange aus Edelstahlrohr, Ø 38 mm
– Bogenleiter aus Edelstahlrohr, Ø 33,7 x 2 mm
– Fahne aus Gummi mit Gewebeeinlage
– Turmdach, Neigung 80°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, mit Windspiel aus Edelstahlblech

Allgemeiner Hinweis
Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein.

Fundamente
12 Stck. 0,40 x 0,40 x 0,40 m
3 Stck. 0,30 x 0,30 x 0,40 m
2 Stck. 0,60 x 0,60 x 0,50 m

Montagerichtzeit
2 Monteure je 10 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)

Freie Fallhöhe
2,78 m

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 822000360
