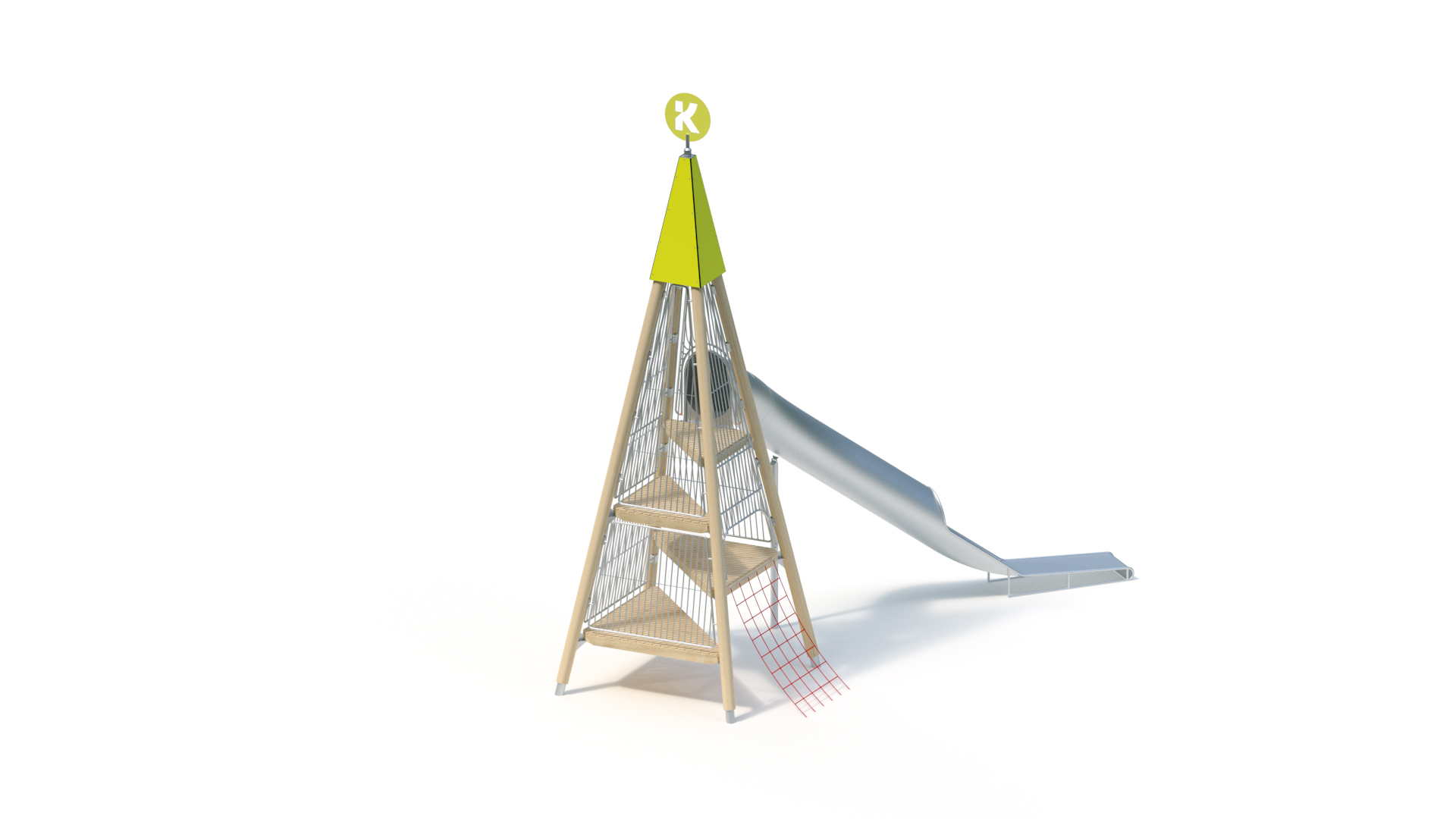

Dalbenturmanlage bestehend aus:
Dalbenturm (8,50) mit Tunnelrutsche 30°/36° (4,00 m) und Netzaufstieg (2,00 m);
Turmhaube farbig, mit Windspiel

Technische Daten

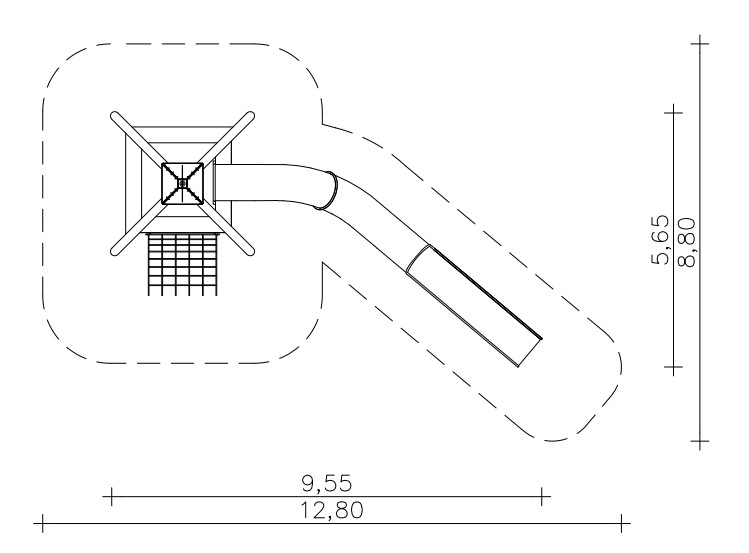

Grundfläche: 5,65 x 9,55 m
Mindestraum: 9,25 x 13,25 m (64 m²)
Höhe: 8,50 m + Turmabschluss
Podesthöhen: 1,00 / 2,00 / 3,00 / 4,00 m
Rutschenanbauhöhe: 4,00 m
Einsitzhöhe: 4,10 m
Rutschenneigung: 30°/36°
Rutschenbreite: 0,80 m
Rutschblechdicke: 2,5 mm
Gewicht: 450 kg schwerstes Einzelteil
2300 kg insgesamt

Standpfosten
Leimholz Lärche Ø 20 cm mit dreifachem Holzschutzanstrich, auf feuerverzinkten Stahlstandfüßen

Podestböden
Dreieckige Holzpodeste, Unterzüge Leimholz Lärche, Podestbelag Robinie 95 x 30 mm, schraubbare Flanschverbindungen an den Standpfosten
Leiteraufstiege aus Edelstahlrohr, Sprossenhöhe 500 mm, inklusive Absturzsicherung, zwischen den Podesten, glasperlgestrahlt

Die in diesem Produkt verbauten Hölzer bestehen aus hochwertigem Brettschichtholz aus Lärche. Ergänzend zu unseren allgemeinen Geschäftsbedingungen gewähren wir eine Garantie von 12 Jahren, sofern die in der Wartungsanleitung beschriebenen Pflege- und Instandhaltungsmaßnahmen eingehalten werden.

Schutzgitter (ab 1,00 m Podesthöhe)
Schweißkonstruktion aus Edelstahlrohr Ø 21 / 33.7mm, glasperlgestrahlt, ab 1,00 m Podesthöhe, schraubbare Flanschverbindungen an den Standpfosten

Turmhaube
Hochdrucklaminat 15 mm, farbig

Turmabschluss
Windspiel, farbig

Netzaufstieg
– Netzaufstieg aus Herkulesseil Ø 16 mm, Maschenweite 300 m x 300 mm (Achsmaß)

Tunnelrutsche 30°/36°, Ah 4,00 m
Rutschensegmente aus Edelstahl durch Tunnelform besonders geräuscharm, zu einer einteiligen Tunnelrutsche verschweißt, bestehend aus folgenden Elementen:

– 16100 Tunnelrutschen-Einsitz
– 16130 Tunnelrutschen-Welle
– 16166 Tunnelrutschen-Kurve, 8 Stck.,
Wendelung 40°, rechts
– 16116085 Tunnelrutschen-Gerade,
Länge 0,85 m
– 16186 Tunnelrutschen-Auslauf

Inkl. Hangrutschen-Stützpfosten für den Kurvenbereich, Standpfosten aus Edelstahl Ø 12 cm, Befestigungsflansch aus Edelstahl.

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Verankerung
Verdübelung der Standfußronde mit 2 Injektions-Ankerstangen aus nichtrostendem Stahl A4.
Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet.

Montagerichtzeit
2 Monteure je 18 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)

Fundamente (bauseits)
4 Stck. 1,00 x 1,00 x 0,50 m
3 Stck. 1,00 x 0,40 x 0,40 m
1 Stck. 0,40 x 0,40 x 0,60 m
Betonmenge: 2,6 m³

Freie Fallhöhe
2,00 m

Geeignet für
Kinder ab 8 Jahren,
öffentliche Spielplätze etc.
Bewegungsaktivitäten

Artikelnummer: 912085005
