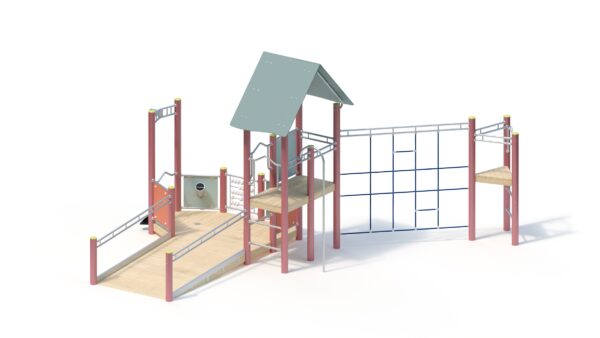

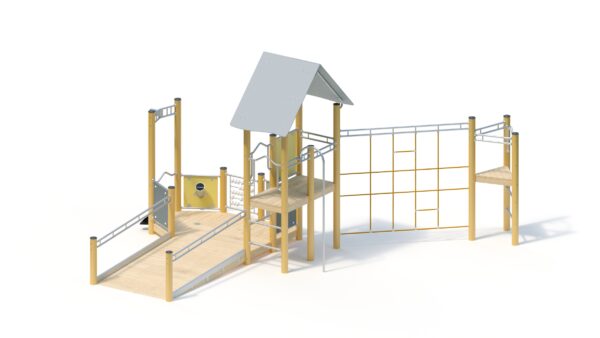

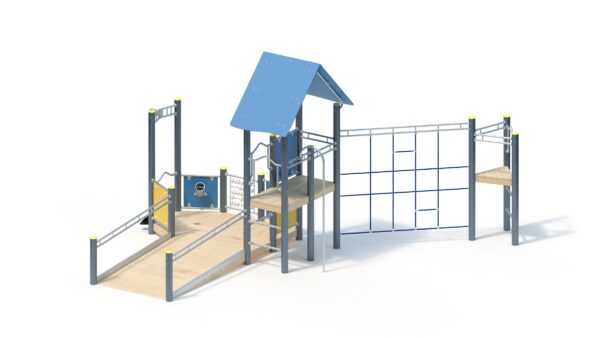

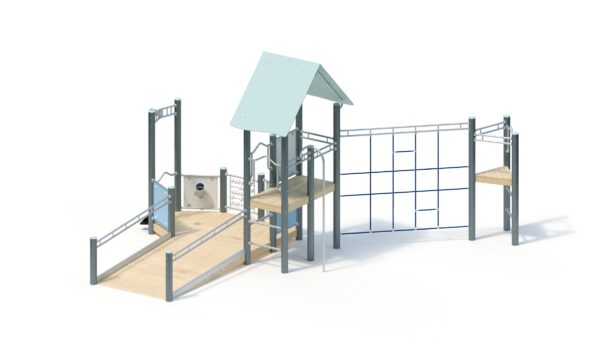

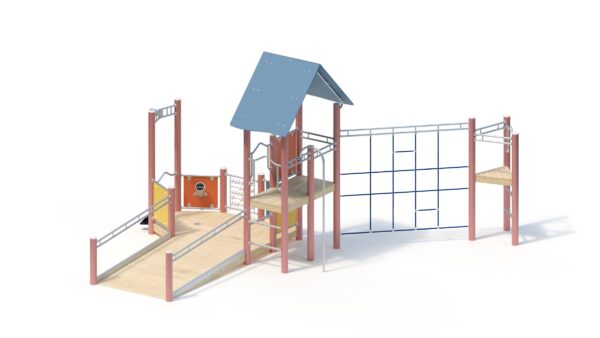

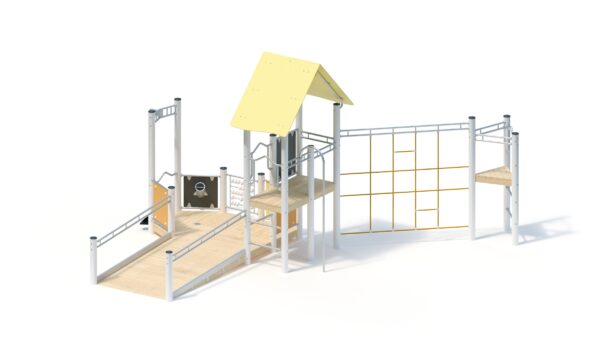

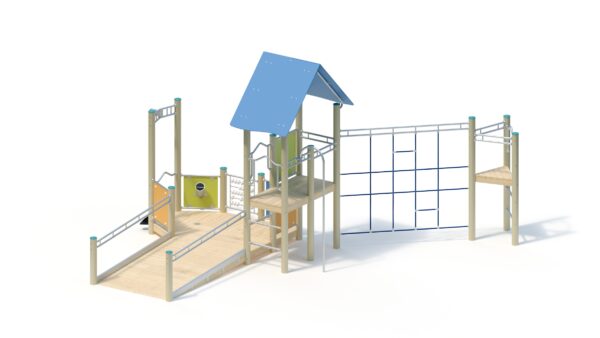

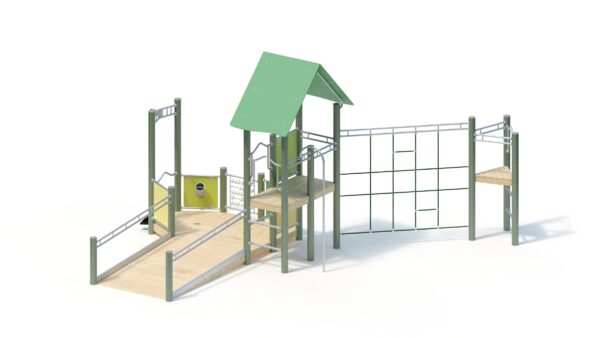

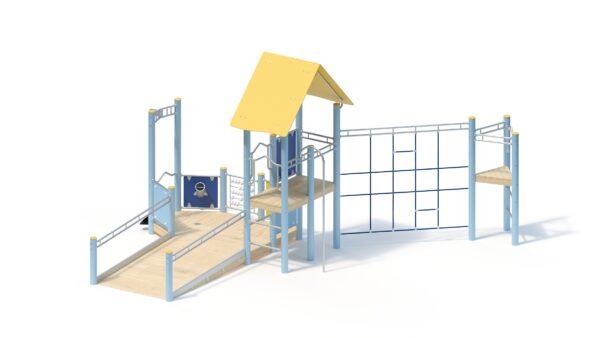

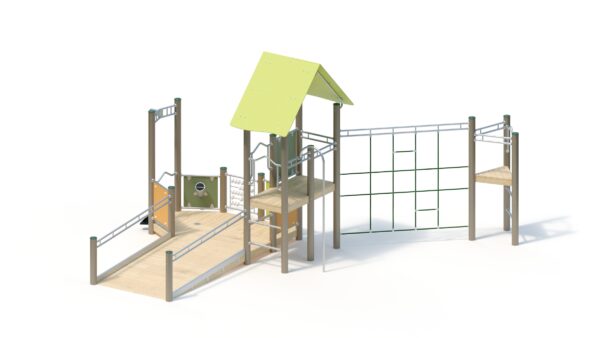

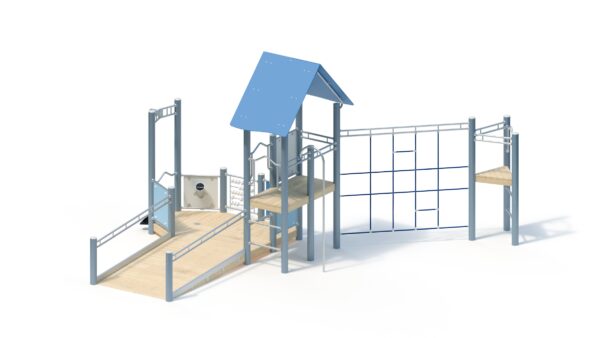

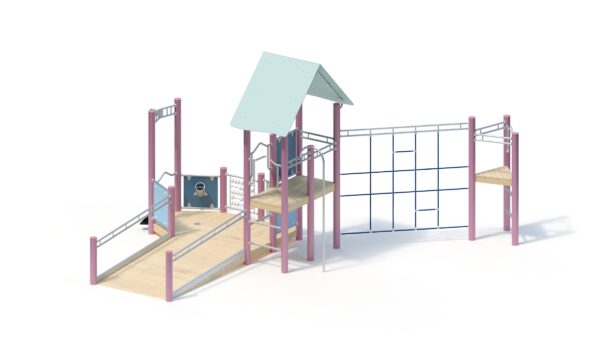

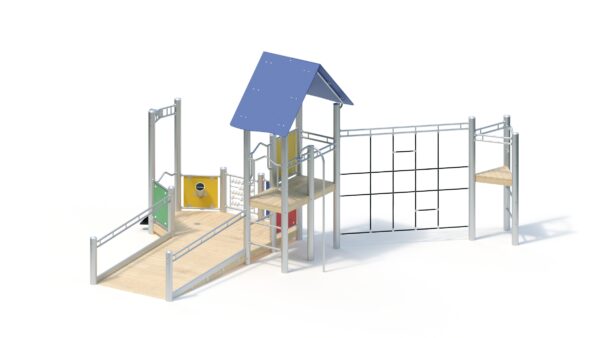

Technische Daten
Gesamthöhe: 3,66 m

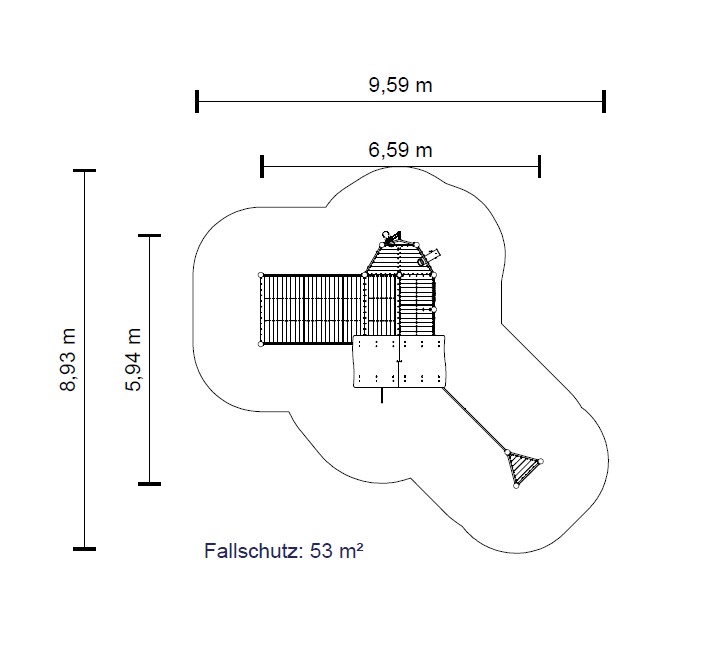

Grundfläche: 5,94 x 6,59 m
Mindestraum: 8,93 x 9,59 m
Podesthöhen: 0,20/1,20 m

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl (Türkisblau/RAL 5018) abgedeckt. Bündig mit dem Podest abschließender Standpfosten ist mit angeschweißter Ronde aus Edelstahl verschlossen. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit durchgehender Bolzenverschraubung.

Anbauteile
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
– Zugangsgeländer, abrollverhindernd, verschweißte Konstruktion aus Edelstahlrohr, Ø 33,7 x 2 mm, bestehend aus horizontalem Geländerrohr mit gebogenen, senkrecht angeordneten Halterohren
– Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Kletternetz aus Herkules-Seil an Edelstahltraverse
– senkrechte Kletterstange aus Edelstahlrohr, Ø 38 mm
– Podestrampe mit Handläufen und Radabweisern aus Edelstahl
– Klettersprosse aus Edelstahlrohr, Ø 38 mm, verdrehungssicher
– Plattenbrüstung aus höchst witterungsbeständiger HPL-Schichtstoffplatte, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
– Rechenschieber mit Elementen aus Polyamid bzw. PVC, Ø 80 mm, auf Achsen aus verschweißtem Edelstahlrohr, Ø 20 mm
– Schüttrohrwand aus HPL-Schichtstoffplatte mit Sandschüttrohr einschließlich Absperrklappe
– Sandaufzug mit Transportbehälter aus Gummi und 4 mm Edelstahlkette, als umlaufendes Element ausgeführt, damit der Transportbehälter nicht in benachbarte Spielbereiche oder Freiräume gezogen werden kann
– Giebeldach, Neigung 45°, höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm. Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm

Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)
1 Stck. 0,30 x 0,30 x 0,40 m
17 Stck. 0,40 x 0,40 x 0,40 m

Montagerichtzeit
2 Monteure je 8 Stunden
(ohne Fundamenterstellung)

Freie Fallhöhe
2,17 m

Geeignet für
Kinder ab 3 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten, manuelle Aktivitäten

Jedes unserer Geräte wird nach höchsten Qualitätsstandards sowie der jeweils aktuell gültigen EN 1176 gefertigt.Dieses Modell dient als inspirierender Vorschlag und kann auf Wunsch mit Pfosten aus laminiertem Robinienholz oder Edelstahl ausgeführt werden. Die Farbgestaltung ist flexibel und individuell an Ihre Wünsche anpassbar.

Artikelnummer: 821000188
