Produkte
Dalbenturmanlage (8,50)
Variante wählen:
Die wichtigsten Informationen
| Altersgruppe ? | 4+ |
|---|---|
| Einsatzgebiete ? | öffentliche Spielplätze |
| Benutzeranzahl ? | 21 Personen |
| Aktivitäten ? | Bewegungsaktivität, Klettern, Rutschen |
Technische Daten
| Gerätelänge ? | 11,70 m |
|---|---|
| Gerätebreite ? | 4,75 m |
| Gerätehöhe ? | 9,40 m |
| Freie Fallhöhe ? | 2,00 m |
| Podesthöhen | - |
| Gesamtgewicht ? | 1600,00 kg |
| Schwerstes Einzelteil ? | 240,00 kg |
| Mindestraumlänge ? | 15,20 m |
| Mindestraumbreite ? | 7,75 m |
| Mindestraumhöhe ? | 9,40 m |
Montage & Fundamente
| Montagezeit ? | 16,0 h |
|---|---|
| Monteuranzahl ? | 2 Personen |
| Hebezeug erforderlich | Ja |
| Fundamente | 100x100x050 |
Produkt-Downloads
Produktbeschreibung

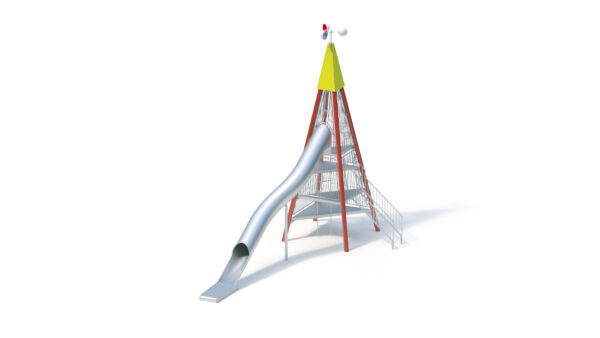

Dalbenturmanlage bestehend aus:
Dalbenturm (8,50) mit Kettennetzaufstieg (2,00 m) und Tunnelrutsche (4,00 m);
Turmhaube rot / ähnlich RAL 2002 mit Windrotor 3-fach
Technische Daten
Grundfläche: ca. 4,75 x 11,70 m
Mindestraum: ca. 7,75 x 15,20 m
Höhe: 8,50 m + Turmabschluss
Podesthöhen: 1,00 / 2,00 / 3,00 / 4,00 m
Rutschenanbauhöhe: 4,00 m
Einsitzhöhe: 4,10 m
Rutschenneigung: 30°
Rutschenbreite: 0,80 m
Rutschblechdicke: 2,5 mm
Standpfosten
Stahl Ø 193,7 x 4 mm, feuerverzinkt
Podestböden
Dreieckige Edelstahlpodeste, Schweißkonstruktion mit Belag aus Tränenblech, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten.
Schutzgitter (ab 1,00 m Podesthöhe)
Schweißkonstruktion aus Edelstahlrohr Ø 21 / 33,7mm, glasperlgestrahlt, ab 1,00 m Podesthöhe, schraubbare Flanschverbindungen an den Standpfosten
Turmhaube
Hochdrucklaminat 15 mm, Farbe rot / ähnlich RAL 2002
Turmabschluss
Windrotor 3-fach
Aufstieg auf Podesthöhe 2,00 m
– Kettennetzaufstieg
K&K Tunnelrutsche 30°, Ah 4,00 m
Rutschensegmente aus Edelstahl durch Röhrenform besonders geräuscharm, zu einer einteiligen Tunnelrutsche verschweißt.
Verlauf: Kurve 30° rechts, 30° links
Inklusive K&K Tunnelrutschen-Stützpfosten, Standpfosten aus Edelstahlrohr Ø 120 x 3 mm, Befestigungsflansch aus Edelstahl.
Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.
Verankerung
Verdübelung der Standfußronde mit 2 Injections-Ankerstangen aus nichtrostendem Stahl A4.
Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet.
Montagerichtzeit
2 Monteure je 16 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)
Fundamente (bauseits)
4 Stck. 1,00 x 1,00 x 0,50 m
3 Stck. 1,00 x 0,40 x 0,40 m
1 Stck. 0,60 x 0,60 x 0,60 m
2 Stck. 0,30 x 0,30 x 0,40 m
1 Stck. 1,00 x 0,40 x 0,50 m
Freie Fallhöhe
2,00 m
Geeignet für
Kinder ab 8 Jahren,
öffentliche Spielplätze etc.
Bewegungsaktivitäten
Artikelnummer: 910085039
Dieses Kaiser & Kühne-Produkt ermöglicht:
