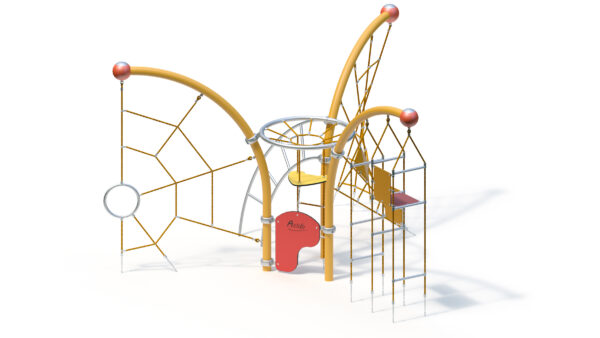

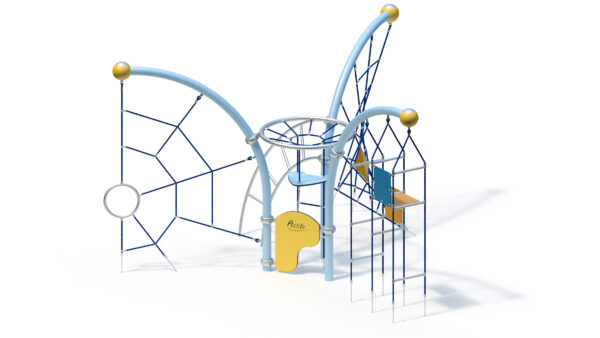

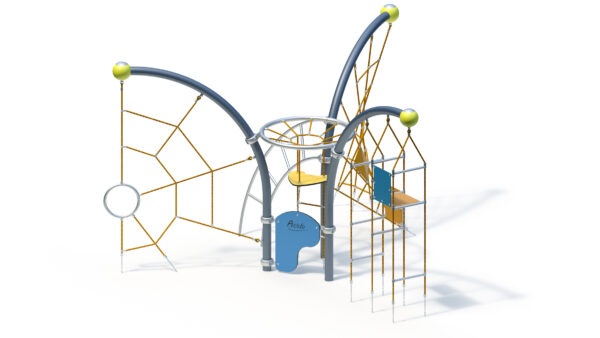

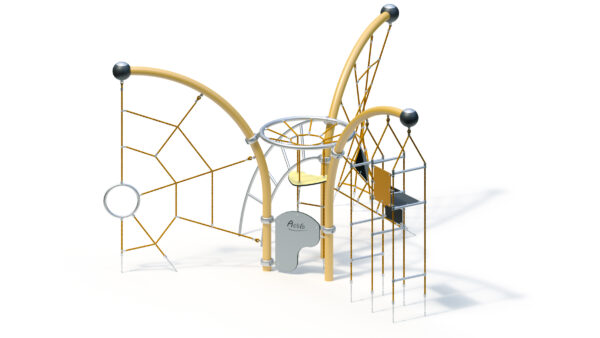

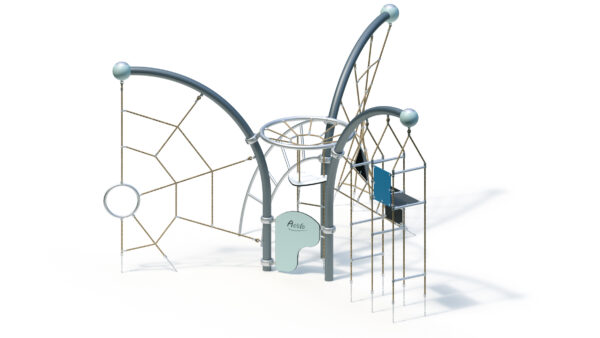

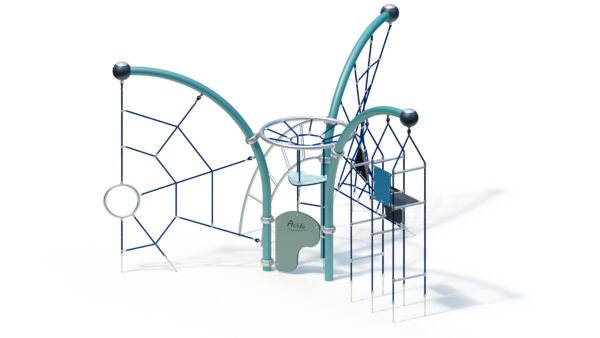

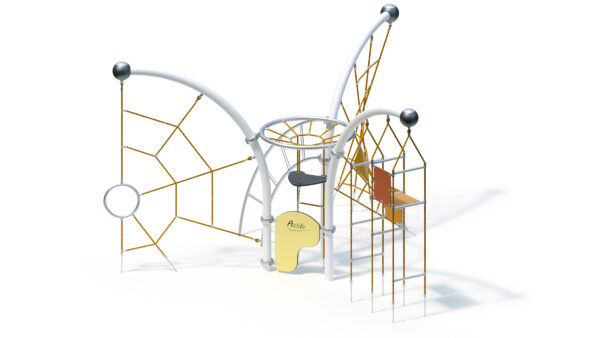

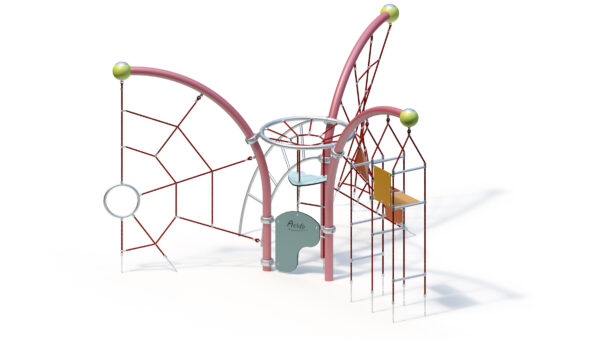

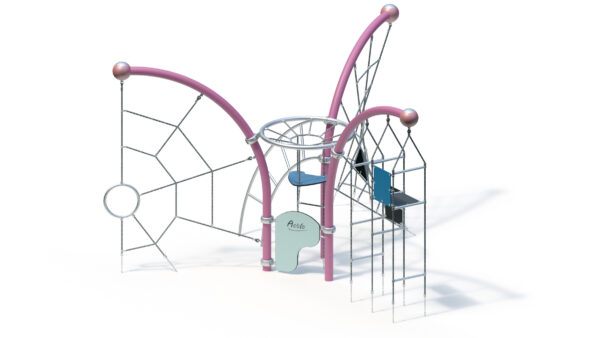

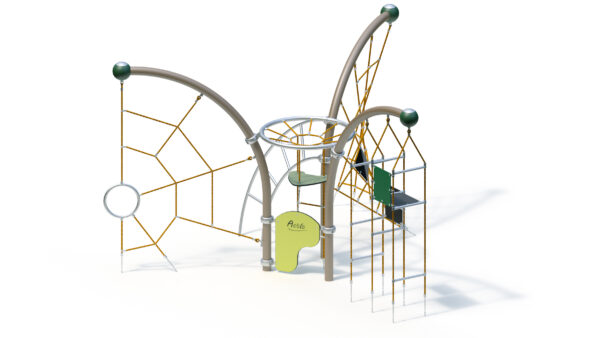

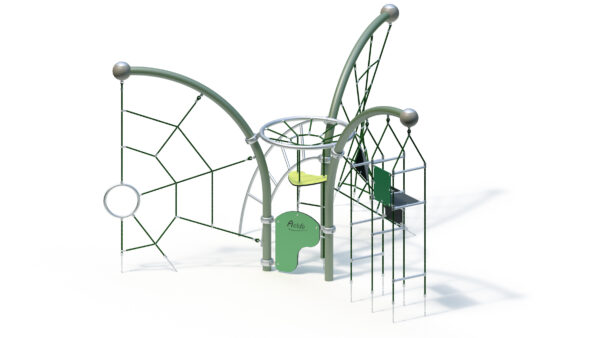

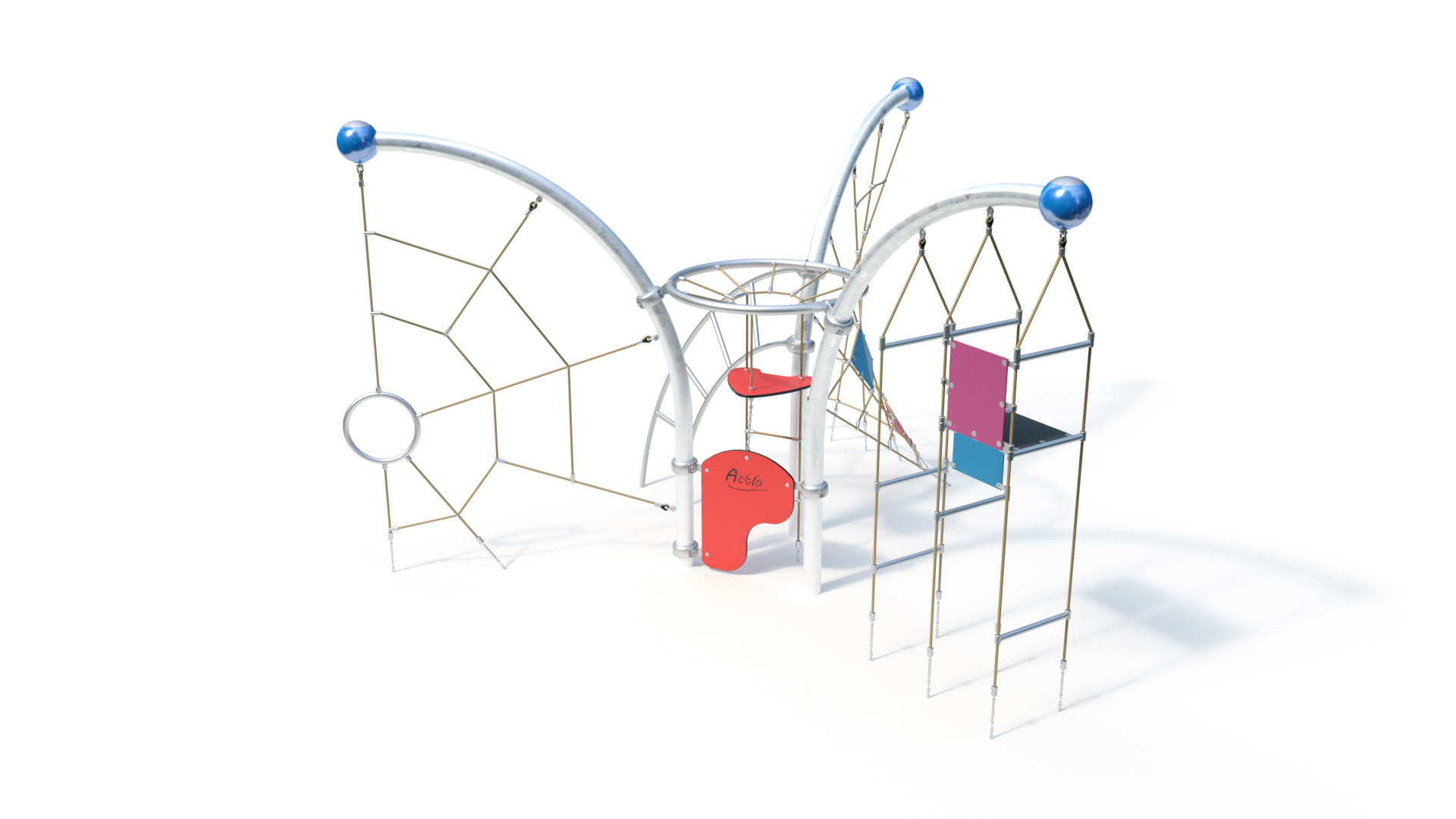

Technische Daten

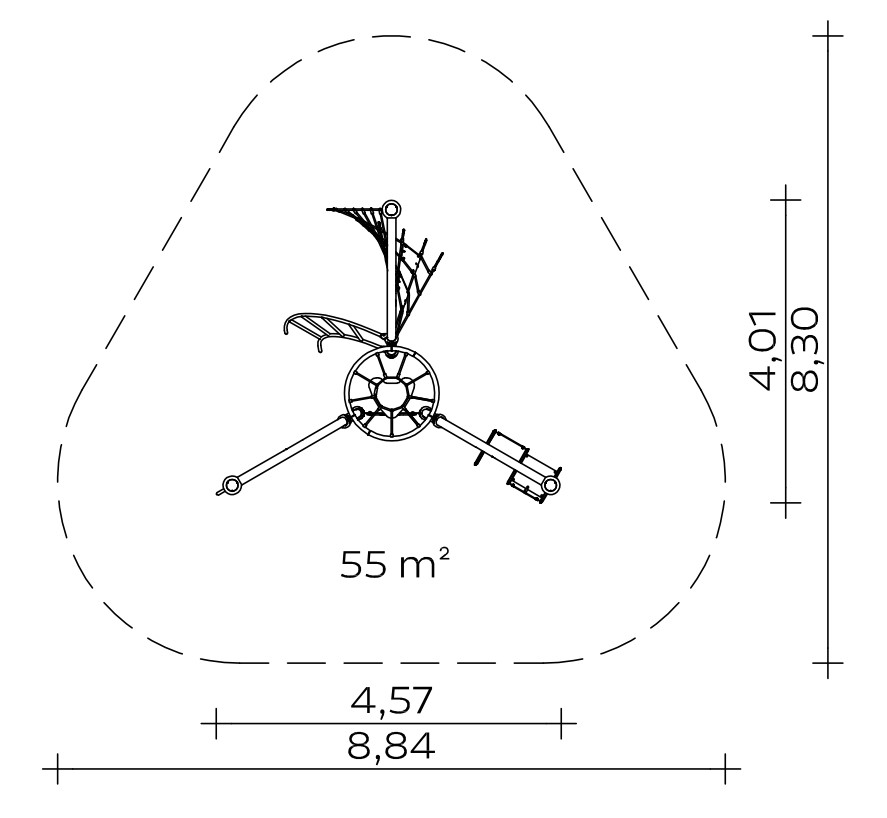

Geräteraum: 4,57 x 4,01 x 2,93 m
Mindestraum: 8,84 x 8,3 x 2,93 m
Aufprallfläche: 55 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 67 kg schwerstes Einzelteil
345 kg insgesamt

Arc 90° Twister
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl
– Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Arc 90° Climbing Cube
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl
– Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Arc 90° Spider Net
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl
– Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Twister
– Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
– Kreuzverbindungen und T-Verbindungselemente im Seilnetz bestehen aus Aluminium
– Gummimatten (8 mm), PAK-frei und 4-fach textilbewehrt
– Befestigung Gummimatte durch U-Bügel (Edelstahl)
– Bodenbefestigung, Edelstahlketten (Ø 7 mm) verschweißt mit Kettenadapter (Ø 34 x 8,5 mm) am oberen Ende,
unten verschraubt mit Fundamentrohr (Ø 38 x 2 mm )
– Anschluss an Arc 90° durch Schäkel, Ø 10 mm

Climbing Cube
– Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
– Gummimatten (8 mm), PAK-freiem und 4-fach textilbewehrtem Gummi
– Befestigungslasche für Gummimatte, Klemmrohr (Ø 34 x 8,5 mm) verschweißt mit Blech (30 x 68 mm)
– Quer Klemmrohr, verschweißte Edelstahlkonstruktion bestehend aus Rohr (Ø 33,7 x 2 mm) verschweißt mit Klemmrohr (Ø 34 x 8,5 mm)
– Bodenbefestigung, Edelstahlketten (Ø 7 mm) verschweißt mit Kettenadapter (Ø 34 x 8,5 mm) am oberen Ende, unten verschweißt mit Spannschloss (M10)
– Anschluss an Arc 90° durch Schäkel, Ø 10 mm

Spider Net
– Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
– Kreuzverbindungen und T-Verbindungselemente im Seilnetz bestehen aus Aluminium
– Rohrring aus Edelstahl (Ø 450 x Ø 38 x 2) verschweißt mit 4x Seilanschluss (Ø 48,3)
– Bodenbefestigung, Edelstahlketten (Ø 7 mm) verschweißt mit Kettenadapter (Ø 34 x 8,5 mm) am oberen Ende,
unten verschraubt mit Fundamentrohr (Ø 38 x 2 mm )
– Anschluss an Arc 90° durch Schäkel, Ø 10 mm

Actio Schild
– Actio Schild aus einer höchst witterungsbeständigen HPL-Schichtstoffplatte, inklusive Kennzeichnung „Actio“, 20 mm
Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Climbing Basket
– Rohrring aus Edelstahl (Ø 1200 x Ø 60,3 x 3) verschweßt mit 9x Seilanschluss (Ø 48,3) und 3x Aufnahmelasche Ring für Actio-Pfosten.
– Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
– Bodenplatte aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm.
– Kreuzverbindungen und T-Verbindungselemente im Seilnetz bestehen aus Aluminium

Bow Ladder
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm
– bogenförmig, räumlich verdrehte Leiter
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl).
– unten: Einspannung durch Ortfundamente

Fundamente (bauseits)
3x 1,30 x 0,50 x 0,50 m
1x 0,90 x 0,40 x 0,50 m
1x 0,60 x 0,60 x 0,50 m
1x 2,50 x 0,30 x 0,50 m
1x 1,20 x 0,70 x 0,50 m
Betonmenge: 2,2 m³

Montagerichtzeit
3 Monteure je 5 Std.
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 5 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 027362000
