Technische Daten
Gesamthöhe: 3,25 m

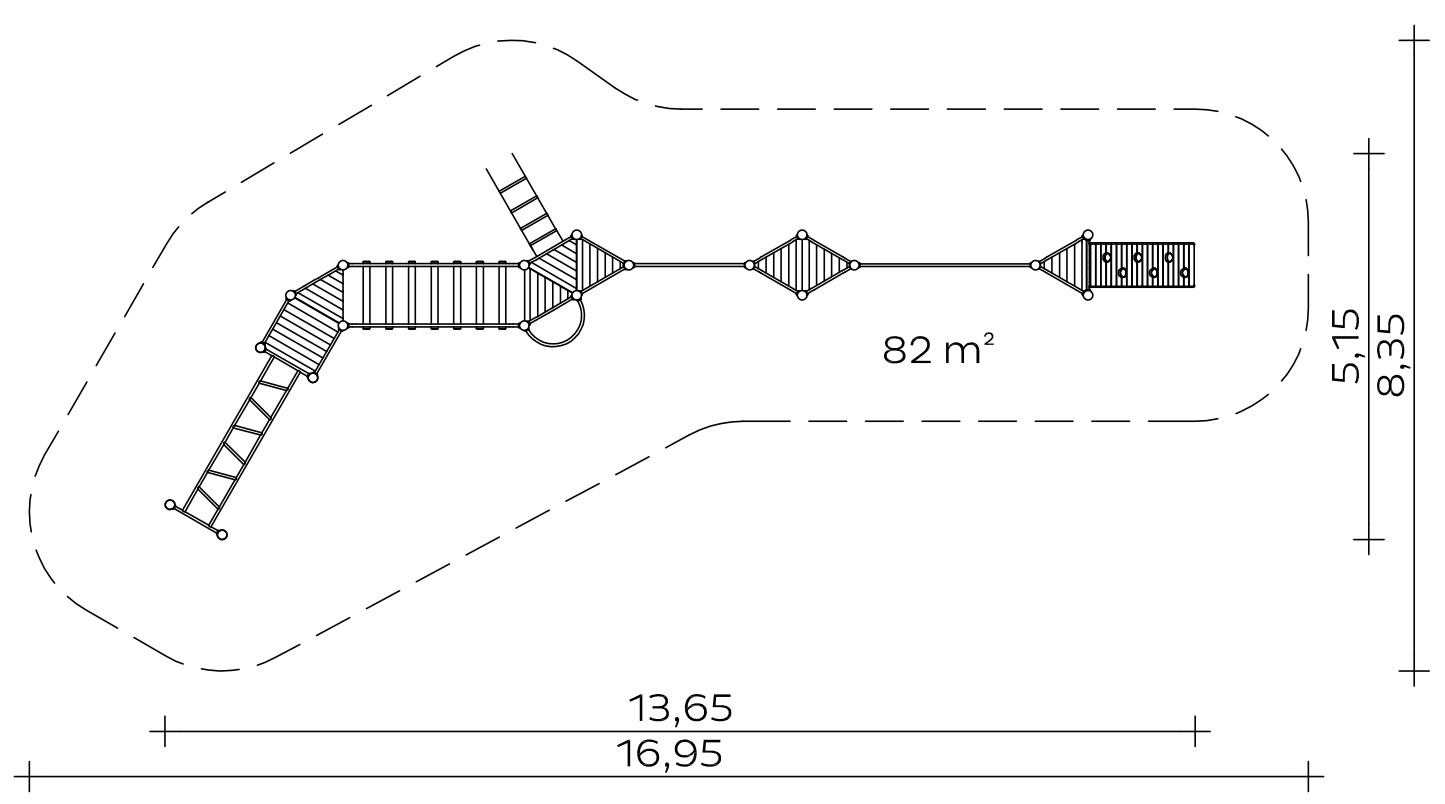

Grundfläche: 5,15 x 13,65 m
Mindestraum: 8,35 x 16,95 m (82 m²)
Podesthöhen: 0,60 bis 2,00 m
Gewicht: 70 kg schwerstes Einzelteil
925 kg insgesamt

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 mm mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel und einer durchgehenden Bolzenverschraubung.

Anbauteile
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr
– Stufengeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Wackelstiege an Tandemtraverse, Laufhölzer aus Robinie Ø 100 mm, feingliedrige Geländerketten aus Edelstahl
– Kettenleiter mit Edelstahlsprossen
– Kletternetz aus Forta-Herkules-Seil an Edelstahltraverse
– Klettersprossen aus Edelstahlrohr, Ø 38 x 2,5 mm, verdrehungssicher
– Kraxelwand aus Robinienholz mit aufgesetzten Kletterelementen aus HPL-Schichtstoffplatte
– Kletterstange aus Edelstahlrohr
– Hangelleiter, 0,80 m x 2,40 m, waagerecht, aus Edelstahlrohr, 38 x 2,5/33,7 x 2 mm

Metallbauteile: Edelstahl.
Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung.

Fundamente (bauseits)
3 Stck. 0,30 x 0,30 x 0,40 m
19 Stck. 0,40 x 0,40 x 0,40 m
Betonmenge: 1,32 m³

Montagerichtzeit
2 Monteure je 8 Stunden
(ohne Fundamenterstellung)

Freie Fallhöhe
2,32 m

Geeignet für
Kinder ab 5 Jahren,
öffentliche Spielplätze etc.
sportliche Aktivitäten.

Artikelnummer: 055595503
