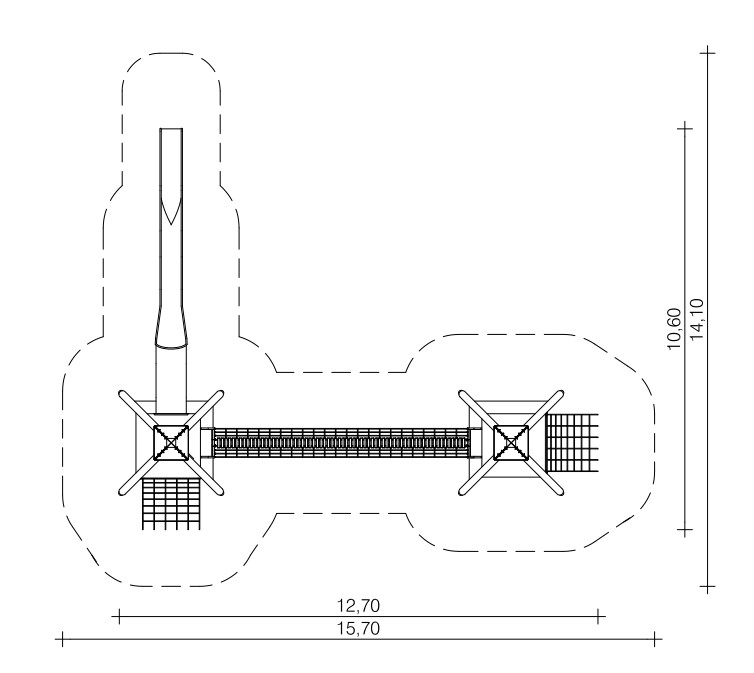

• Technische Zeichnung
• Technische Zeichnung (2D DWG)
• Technische Zeichnung (3D DWG)

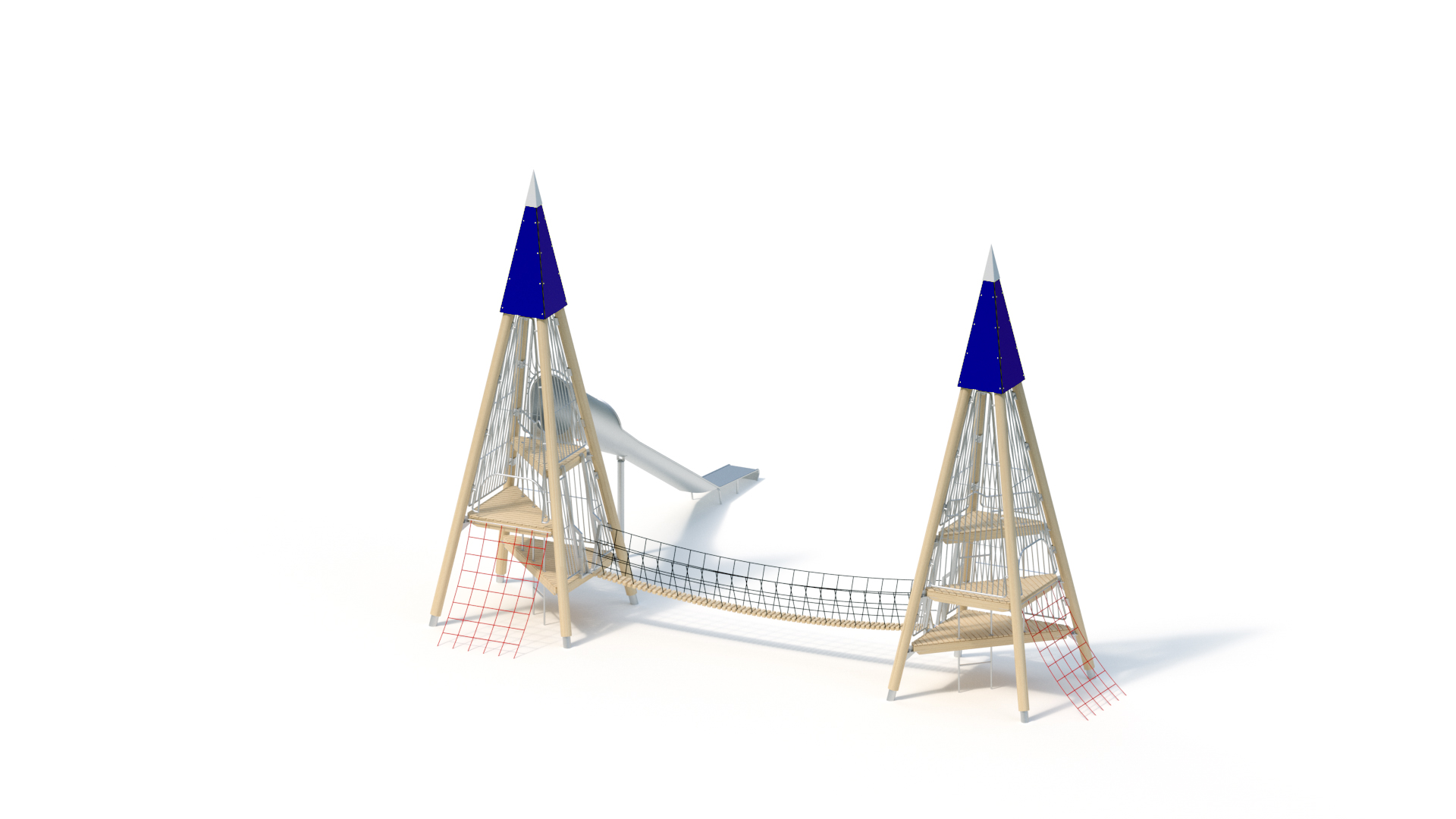

Dalbenturmanlage bestehend aus:
– Dalbenturm (7,50) mit Tunnel-Hangrutsche (3,00 m) und Netzaufstieg (2,00 m), Turmhaube blau
– Dalbenturm (7,50) mit Netzaufstieg (2,00 m), Turmhaube
– Verbindung der Türme durch Stegbrücke, Länge 7,00 m, auf Podesthöhe 1,00 m

Technische Daten
Grundfläche: ca. 10,60 x 12,70 m
Mindestraum: ca. 14,10 x 15,70 m (104 m²)
Höhe: 7,50 m + Turmabschluss
Podesthöhen: 1,00/2,00/3,00m
Rutschenanbauhöhe: 3,00 m
Einsitzhöhe: 3,10 m
Rutschenneigung: 30°
Rutschenbreite: 0,80/0,60 m
Rutschblechdicke: 2,5 mm

Standpfosten
Leimholz Lärche Ø 200 mm mit dreifachem Holzanstrich auf feuerverzinkten Stahlstandfüßen

Podestböden
Dreieckige Holzpodeste, Unterzüge Leimholz Lärche, Podestbelag Robine 95 x 30 mm, schraubbare Flanschverbindungen an den Standpfosten.
Leiteraufstiege aus Edelstahlrohr, Sprossenhöhe 500 mm, inklusive Absturzsicherung, zwischen den Podesten, glasperlgestrahlt.

Die in diesem Produkt verbauten Hölzer bestehen aus hochwertigem Brettschichtholz aus Lärche. Ergänzend zu unseren allgemeinen Geschäftsbedingungen gewähren wir eine Garantie von 12 Jahren, sofern die in der Wartungsanleitung beschriebenen Pflege- und Instandhaltungsmaßnahmen eingehalten werden.

Schutzgitter (ab 1,00 m Podesthöhe)
Schweißkonstruktion aus Edelstahlrohr Ø 21 / 33,7 mm, glasperlgestrahlt, ab 1,00 m Podesthöhe, schraubbare Flanschverbindungen an den Standpfosten

Turmhauben
Hochdrucklaminat 15 mm, Farbe blau
alternativ: gelb, rot, grün

Turmabschluss
Abschlusshaube aus Edelstahlblech

Stegbrücke
Anbindung auf Podesthöhe 1,00 m
Robinie 60 x 60 mm, Herkulestau Ø 16 mm, Länge 7,00 m

Aufstiege auf Podesthöhe 2,00 m
– Netzaufstieg aus Herkulesseil Ø 16 mm, Maschenweite 300 m x 300 mm (Achsmaß)

Tunnel-Hangrutsche 30°, Ah 3,00 m
Rutschensegmente aus Edelstahl durch Röhren-Muldenform besonders geräuscharm, zu einer einteiligen Rutsche verschweißt.
Verlauf: gerade
Inkl. Stützpfosten, Standpfosten aus Edelstahlrohr Ø 120 x 3 mm, Befestigungsflansch aus Edelstahl.

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Verankerung
Verdübelung der Standfußronde mit 2 Injections-Ankerstangen aus nichtrostendem Stahl A4.
Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet.

Montagerichtzeit
4 Monteure je 36 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)

Fundamente (bauseits)
8 Stck. 1,00 x 1,00 x 0,50 m
1 Stck. 1,40 x 0,75 x 0,40 m
1 Stck. 0,40 x 0,40 x 0,60 m
Betonmenge: 4,52m³

Freie Fallhöhe
2,30 m

Geeignet für
Kinder ab 8 Jahren,
öffentliche Spielplätze etc.
Bewegungsaktivitäten

Artikelnummer: 912075001
