Technische Daten
Gesamthöhe: 3,02 m

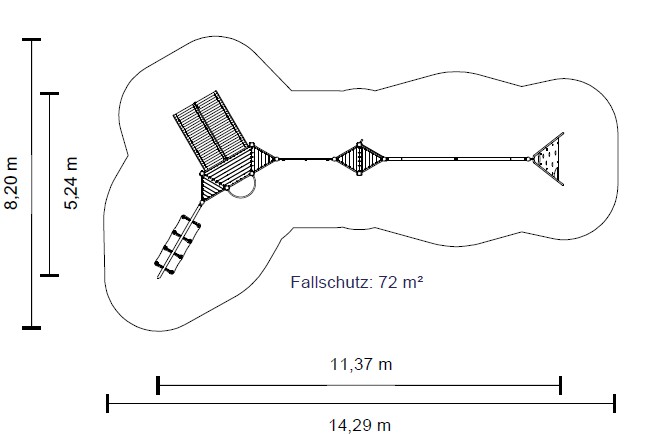

Grundfläche: 5,24 x 11,37 m
Mindestraum: 8,20 x 14,29 m

Standpfosten
Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt.
Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene.

Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Anbauteile
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
– Stufengeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Trittstufe aus Edelstahl mit EPDM-Belag
– senkrechter Handgriff als Aufstiegshilfe aus Edelstahlrohr, Ø 33,7 x 2 mm
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, Rahmen aus Edelstahlrohr, 12 Kletteröffnungen
– Kletterwand schräg aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, Rahmen aus Edelstahlrohr, 5 Kletteröffnungen
– Steilwand aus Robinienholz mit Tandemgeländer aus Edelstahlrohr und fixiertem Herkules-Kletterseil
– senkrechte Kletterstange aus Edelstahlrohr, Ø 38 x 2 mm
– Flying Carpet mit Rohrbogen aus Edelstahl, Ø 76,1 x 3,6 mm, Kettenanbindung Ø 34 x 37 mm aus Edelstahl; Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage; elastisches Mattenelement aus 8 mm starkem, PAK-freiem und 4-fach textilbewehrtem Gummi
– Sider Net mit Rohrbogenelement 90° aus Edelstahl, Ø 76,1 x 3,6 mm, 2-teilig zu 180° Rohrbogen verschraubt, Kettenanbindung Ø 34 x 37 mm aus Edelstahl, Bogenverbindung Ø 76,1 x 64 mm aus Edelstahl;
Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage, Kreuzverbindungen und T- Verbindungselemente im Seilnetz aus Aluminium, Rohrring aus Edelstahl (Ø 450 x Ø 38 x 2 mm) verschweißt mit 6 x Seilanschluss (Ø 48,3 mm)

Metallbauteile: Edelstahl.
Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind durch Abdeckkappen gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)
6 Stck. 0,30 x 0,30 x 0,40 m
12 Stck. 0,40 x 0,40 x 0,40 m

Montagerichtzeit
2 Monteure je 8 Stunden
(ohne Fundamenterstellung)

Freie Fallhöhe
2,83 m

Geeignet für
Kinder ab 5 Jahren,
öffentliche Spielplätze etc.,
sportliche Aktivitäten

Jedes unserer Geräte wird nach höchsten Qualitätsstandards sowie der jeweils aktuell gültigen EN 1176 gefertigt. Dieses Modell dient als inspirierender Vorschlag und kann auf Wunsch mit Pfosten aus laminiertem Robinienholz oder Edelstahl ausgeführt werden. Die Farbgestaltung ist flexibel und individuell an Ihre Wünsche anpassbar.

Artikelnummer: L755000069
