Technische Daten
Gesamthöhe: 1,22 m

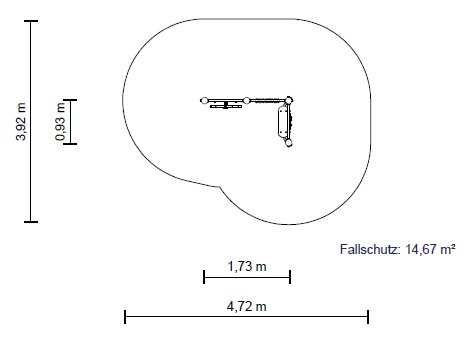

Grundfläche: 0,93 x 1,73 m
Mindestraum: 3,92 x 4,72 m

Standpfosten
Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene.

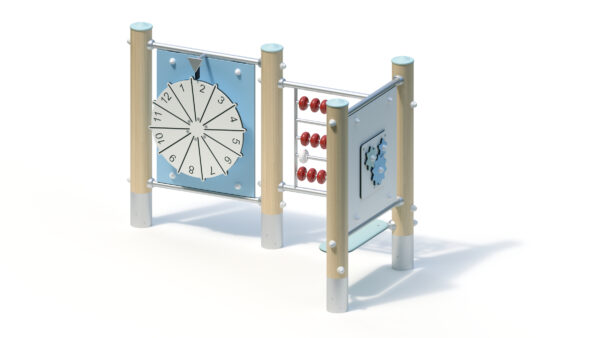

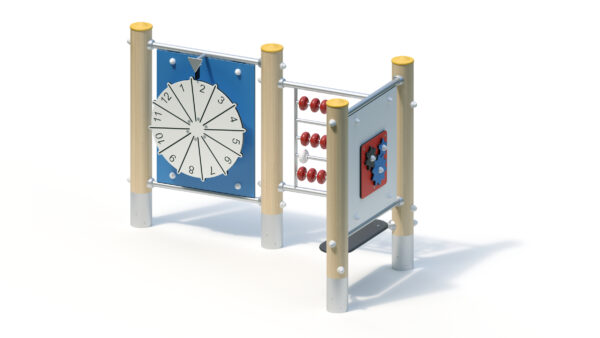

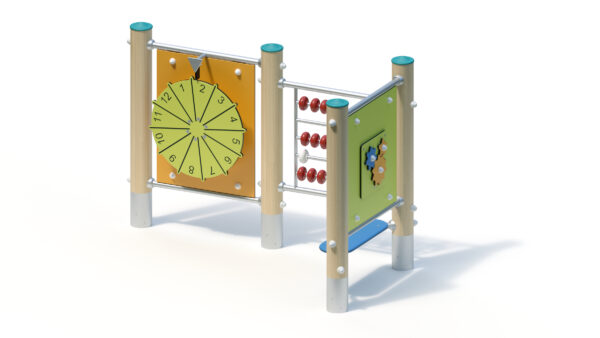

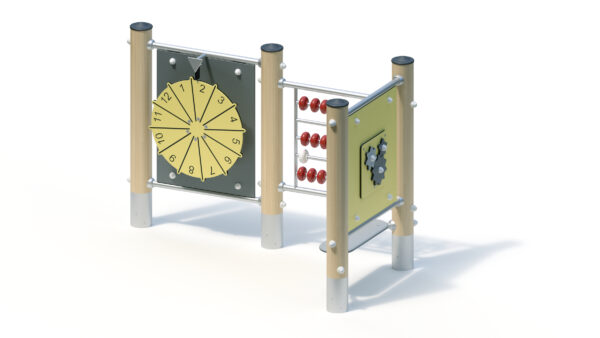

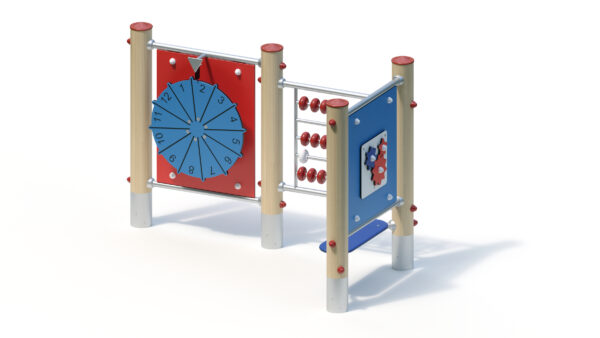

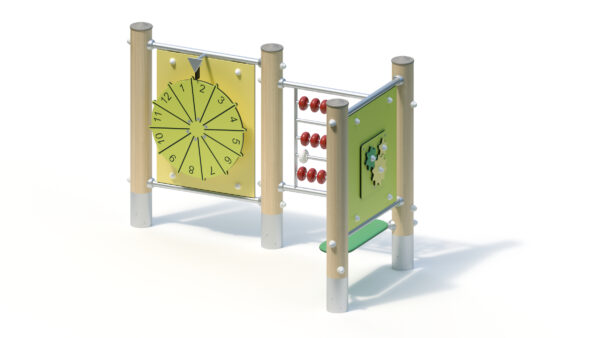

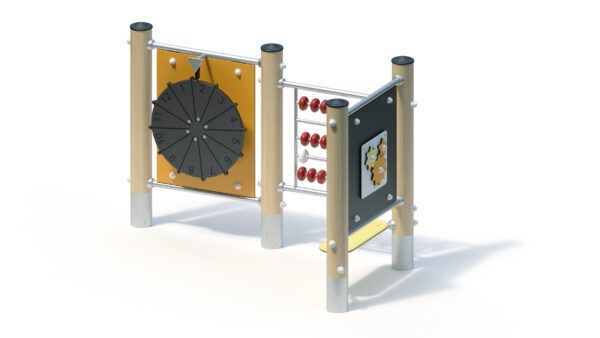

Anbauteile
– Glücksradwand, 0,80 x 0,80 m aus höchst witterungsbeständiger HPL-Schichtstoffplatte 13 mm, mit an Drehlager befestigter Zahlenplatte und Zeiger aus Gummizuschnitt
– Rechenschieber mit Elementen aus Polyamid bzw. PVC, Ø 80 mm, auf Achsen aus verschweißtem Edelstahlrohr, Ø 20 mm
– Sitzbank aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm
– Plattenbrüstung aus höchst witterungsbeständiger HPL-Schichtstoffplatte, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm; inklusive Spielfunktion “Zahnräder”, Platte und Zahnräder aus HPL-Schichtstoffplatte

Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind durch Abdeckkappen gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)
4 Stck. 0,40 x 0,40 x 0,40 m

Montagerichtzeit
2 Monteure je 2 Stunden
(ohne Fundamenterstellung)

Geeignet für
alle Altersgruppen,
öffentliche Spielplätze etc.,
manuelle Aktivitäten

Artikelnummer: L737000003
