Produkte

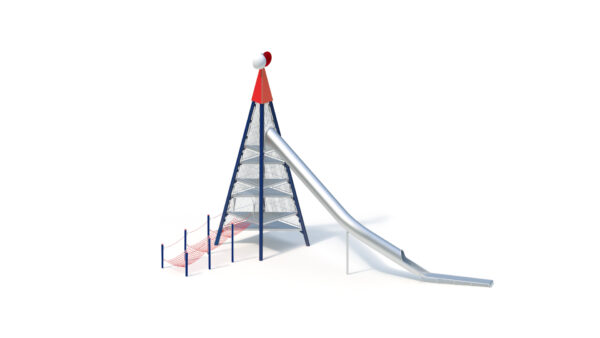

Dalbenturmanlage (10,50)
Variante wählen:
Die wichtigsten Informationen
| Altersgruppe ? | 4+ |
|---|---|
| Einsatzgebiete ? | öffentliche Spielplätze |
| Benutzeranzahl ? | 41 Personen |
| Aktivitäten ? | Bewegungsaktivität, Rutschen |
Technische Daten
| Mindestraumlänge ? | 19,60 m |
|---|---|
| Mindestraumbreite ? | 14,95 m |
| Mindestraumhöhe ? | 11,60 m |
| Gerätelänge ? | 16,30 m |
| Gerätebreite ? | 12,00 m |
| Gerätehöhe ? | 11,60 m |
| Freie Fallhöhe ? | 2,00 m |
| Podesthöhen | - |
| Gesamtgewicht ? | 2600,00 kg |
| Schwerstes Einzelteil ? | 370,00 kg |
Montage & Fundamente
| Montagezeit ? | 18,0 h |
|---|---|
| Monteuranzahl ? | 2 Personen |
| Hebezeug erforderlich | Ja |
| Fundamente | Anzahl: 4x (1m x 1m x 0.5m) Anzahl: 6x (0.7m x 0.7m x 0.4m) Anzahl: 5x (1m x 0.4m x 0.4m) Anzahl: 1x (0.4m x 0.4m x 0.6m) |
Produkt-Downloads
Produktbeschreibung
Technische Daten

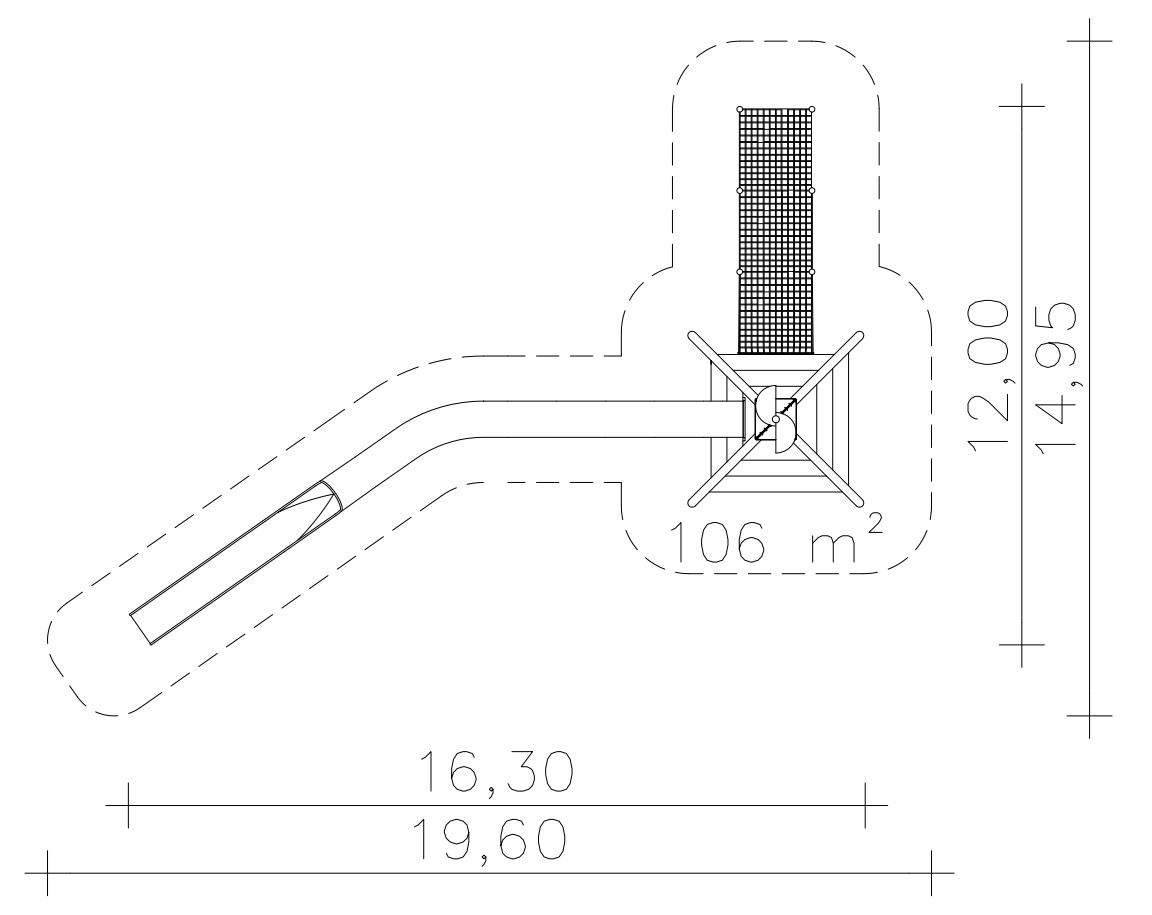

Grundfläche: 12,00 x 16,30 m
Mindestraum: 14,95 x 19,60 m (106 m²)
Höhe: 10,50 m + Turmabschluss
Podesthöhen: 1,00 / 2,00 / 3,00 / 4,00 / 5,00 / 6,00 m
Rutschenanbauhöhe: 6,00 m
Einsitzhöhe: 6,10 m
Rutschenneigung: 30°
Rutschenbreite: 0,80 m
Rutschblechdicke: 2,5 mm
Standpfosten
Stahl Ø 193,7 x 4 mm, feuerverzinkt
Podestböden
Dreieckige Edelstahlpodeste, Schweißkonstruktion mit Belag aus Tränenblech, glasperlgestrahlt, schraubbare Flanschverbindungen an den Standpfosten
Leiteraufstiege aus Edelstahlrohr zwischen den Podesten, Sprossenhöhe 500 mm, inklusive Absturzsicherung.
Schutzgitter (ab 1,00 m Podesthöhe)
Schweißkonstruktion aus Edelstahlrohr Ø 21 / 33,7mm, glasperlgestrahlt, ab 1,00 m Podesthöhe, schraubbare Flanschverbindungen an den Standpfosten
Turmhaube
Hochdrucklaminat 15 mm, Farbe rot / ähnlich RAL 2002
Turmabschluss
Windrotor 2-fach
Aufstieg auf Podesthöhe 2,00 m
– Netzaufgang aus Herkulesseil, Ø 16 mm, mit Stahlseele, Farbe rot.
Länge: ca. 5,00 m
Breite: ca. 1,60 m
Maschenweite: 135 x 135 mm
Anbau an das 2,00 m-Podest bei Aufstellung des Dalbenturms auf ebener Fläche.
Tunnelrutsche 30°, Ah 6,00 m
Rutschensegmente aus Edelstahl, durch Röhrenform besonders geräuscharm, zweiteilige Rutsche, inklusive Verbindungsflanschen für Montage vor Ort bestehend aus folgenden Elementen:
– 16100 K&K Tunnelrutschen-Einsitz 30°,
– 16110 K&K Tunnelrutschen-Gerade 30°, 4 Stck.
– 16110625 K&K Tunnelrutschen-Gerade 30°,
Länge 0,625 m
– 16170 K&K Tunnelrutschen-Kurve 30°, 7 Stck.,
Wendelung 35° links
– 16110 K&K Tunnelrutschen-Gerade 30°
– 16190 K&K Tunnelrutschen-Auslauf 30°
Inkl. K&K Tunnelrutschen-Stützpfosten aus Edelstahlrohr Ø 120 mm, Befestigungsflansch aus Edelstahl
Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.
Verankerung
Verdübelung der Standfußronde mit 2 Injektions-Ankerstangen aus nichtrostendem Stahl A4.
Zum Schutz vor Schäden ist der Turm mit einem Blitzableiter ausgestattet.
Fundamente (bauseits)
4 Stck. 1,00 x 1,00 x 0,50 m
6 Stck. 0,70 x 0,70 x 0,40 m
5 Stck. 1,00 x 0,40 x 0,40 m
1 Stck. 0,40 x 0,40 x 0,60 m
Betonmenge: 4,07 m³
Montagerichtzeit
2 Monteure je 18 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)
Freie Fallhöhe
2,00 m
Geeignet für
Kinder ab 8 Jahren,
öffentliche Spielplätze etc.
Bewegungsaktivitäten
Artikelnummer: 910105001
Dieses Kaiser & Kühne-Produkt ermöglicht:
