Technische Daten
Gesamthöhe: 4,08 m
Grundfläche: 4,54 x 10,52 m
Aufprallfläche: 7,51 x 13,90 m (66,5 m²)
Podesthöhe: 1,40 m
Rutschenanbauhöhe: 1,40 m
Einsitzhöhe: 1,50 m
Rutschenneigung: 36°
Rutschenbreite: 0,60 m
Rutschblechdicke: 2,5 mm

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podeste
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit durchgehender Bolzenverschraubung.

Anbauteile
– Flying Carpet: Rohrbogen aus Edelstahl, Ø 76,1 x 3,6 mm, Kettenanbindung Ø 34 x 37 mm aus Edelstahl; Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage; elastisches Mattenelement aus 8 mm starkem, PAK-freiem und 4-fach textilbewehrtem Gummi
– Kettenleiter mit Edelstahlsprossen
– Bogenleiter aus Edelstahlrohr, Ø 33,7 x 2 mm
– Klettersprosse aus Edelstahlrohr, Ø 38 mm, verdrehungssicher
– Zeltdach, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
– Stufengeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil
– Spider Net mit Rohrbogenelement aus Edelstahl Ø 76,1 x 3,6 mm, Seilnetz aus Polypropylen mit verzinkter Stahleinlage Ø 16 mm, Aluminium-Verbindungselementen sowie Edelstahl-Rohrring Ø 450 mm aus Rohr Ø 38 x 2 mm.

Rutscheninformation
Bitte berücksichtigen Sie bei Ihrer Planung, dass Edelstahl-Rutschen aufgrund einer möglichen Aufheizung der Rutschfläche entsprechend ausgerichtet werden sollten: auf der nördlichen Hemisphäre nach Nord-Ost, auf der südlichen Hemisphäre nach Süd-Ost. Alternativ sollten sie im Halbschatten von Bäumen platziert werden.

Allgemeiner Hinweis
Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente
9 Stk 0,40 x 0,40 x 0,40 m
1 Stk 0,40 x 1,25 x 0,40 m
1 Stk 0,50 x 0,50 x 0,40 m
2 Stk 0,30 x 0,30 x 0,40 m

Montagerichtzeit
2 Monteure je 8 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)

Freie Fallhöhe
2,84 m

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

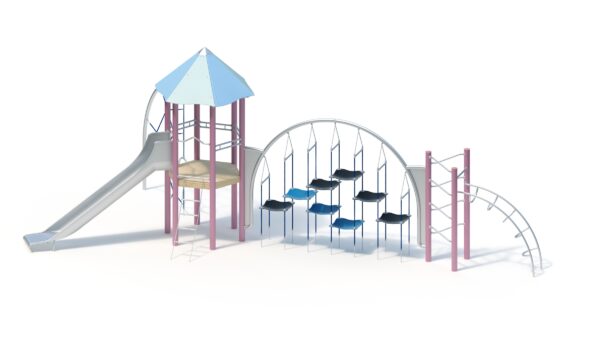

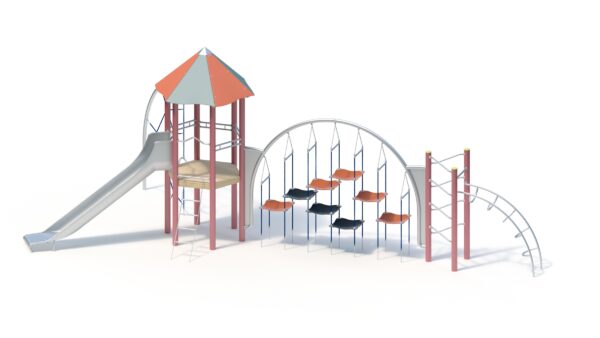

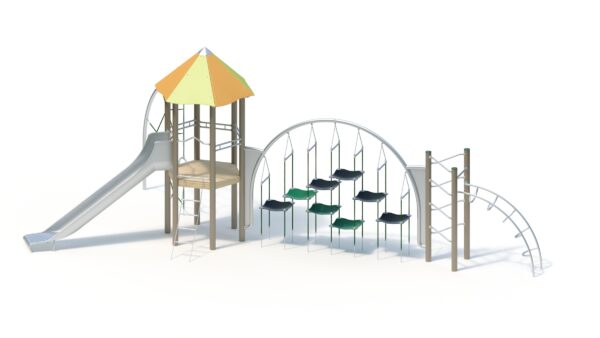

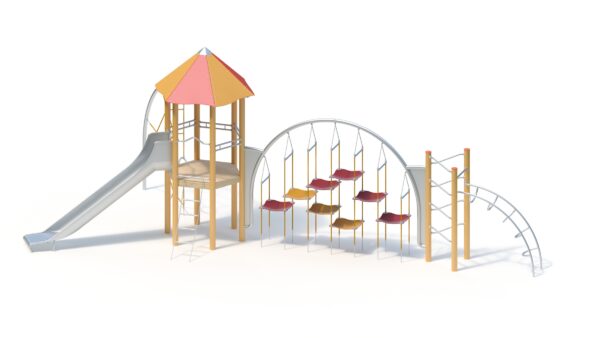

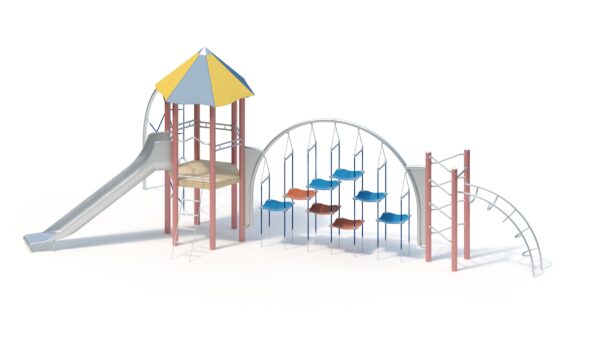

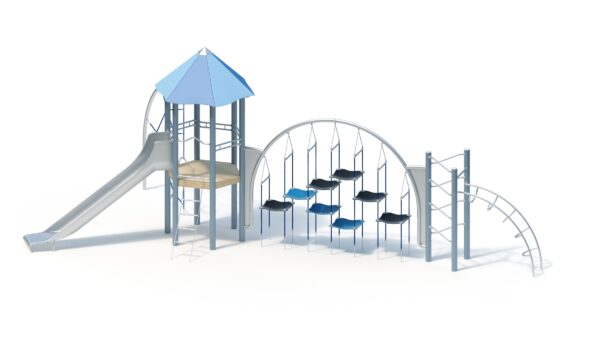

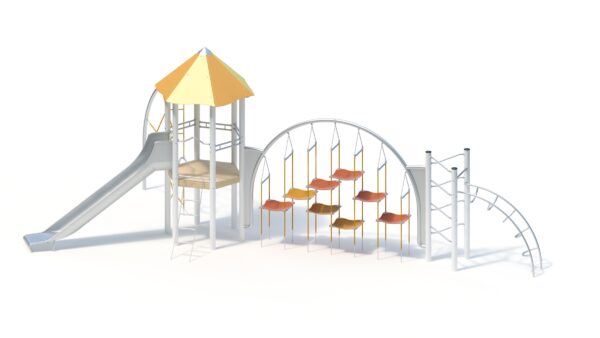

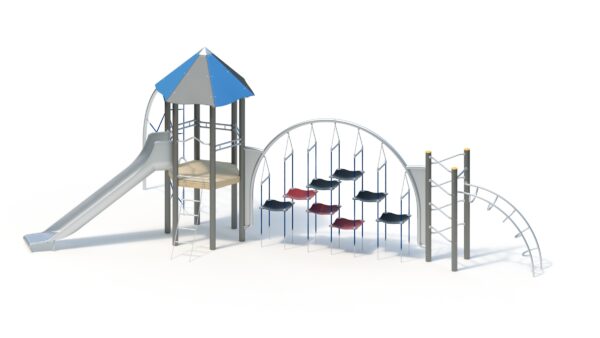

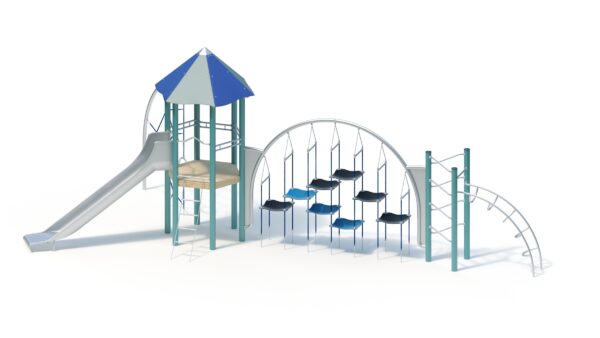

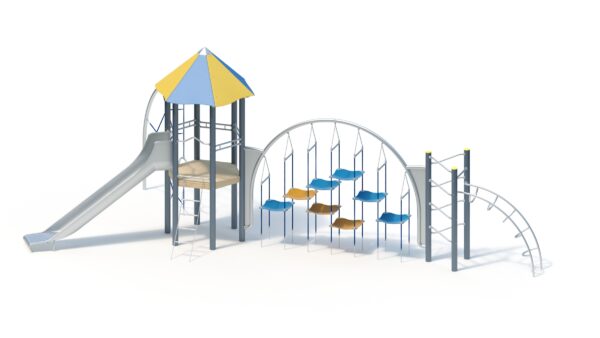

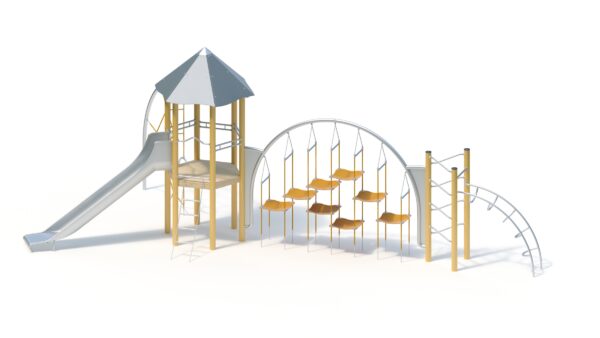

Jedes unserer Geräte wird nach höchsten Qualitätsstandards sowie der jeweils aktuell gültigen EN 1176 gefertigt.Dieses Modell dient als inspirierender Vorschlag und kann auf Wunsch mit Pfosten aus laminiertem Robinienholz oder Edelstahl ausgeführt werden. Die Farbgestaltung ist flexibel und individuell an Ihre Wünsche anpassbar.

Artikelnummer: 821775029
