Technische Daten

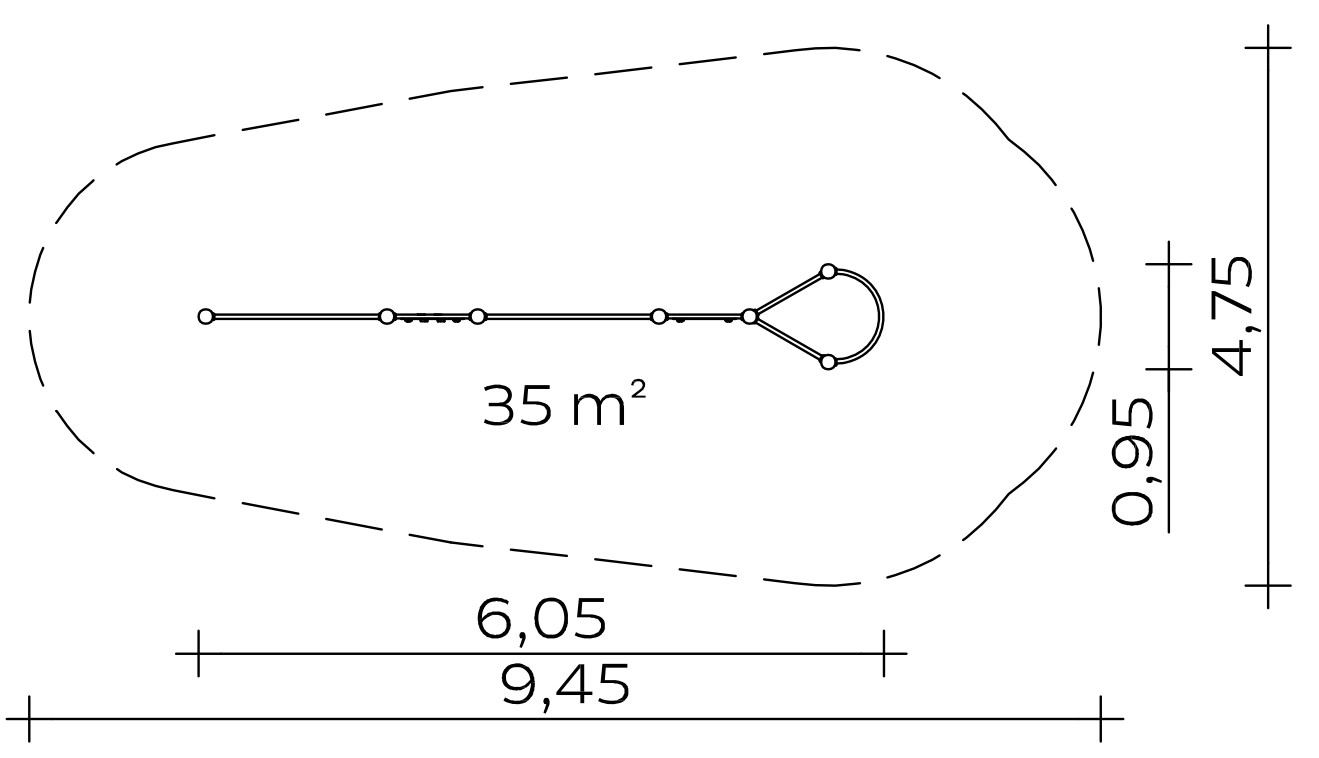

Gesamthöhe: 2,30 m
Grundfläche: 0,93 x 6,05 m
Mindestraum: 4,75 x 9,45 m (35 m²)
Reckstangenhöhe: 1,35 m

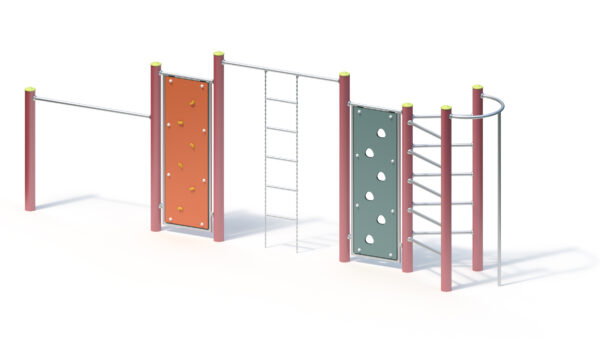

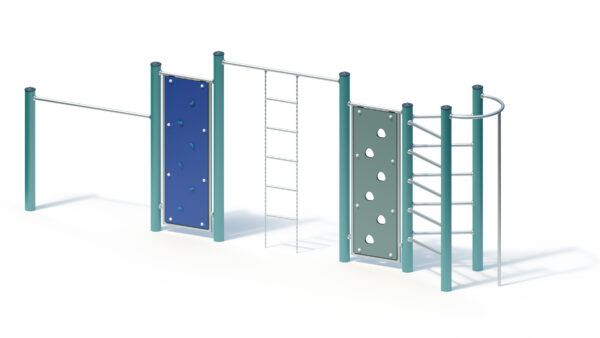

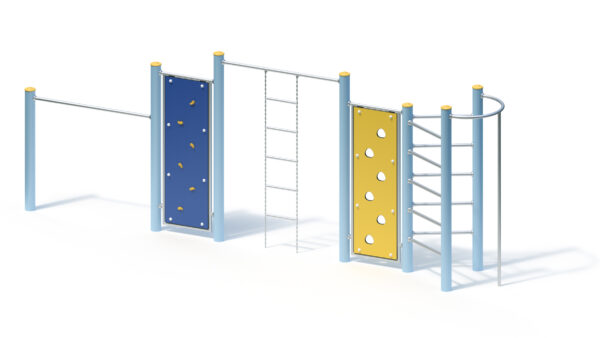

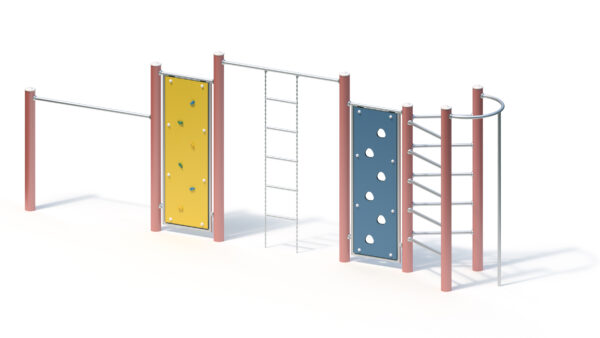

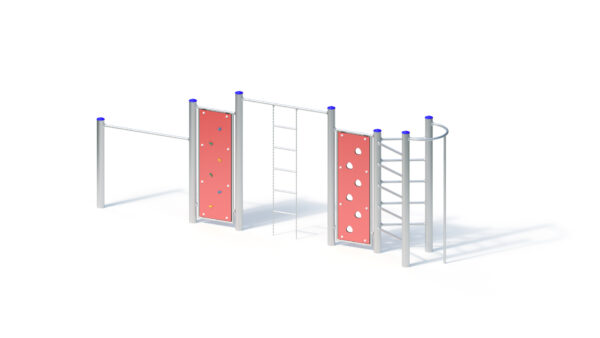

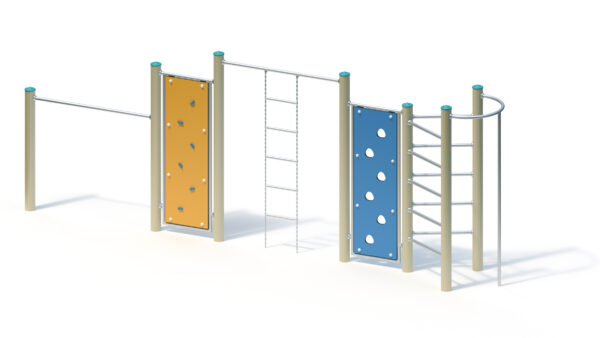

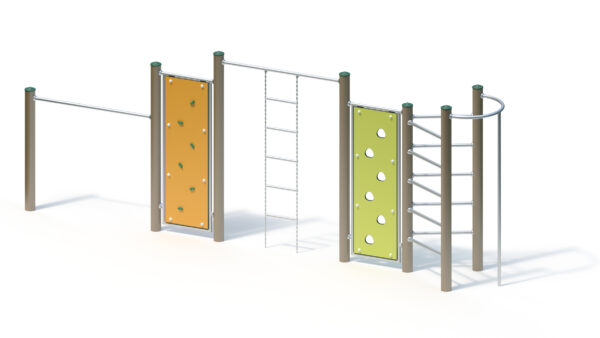

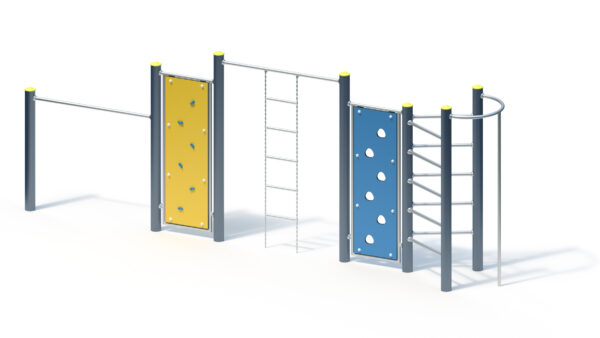

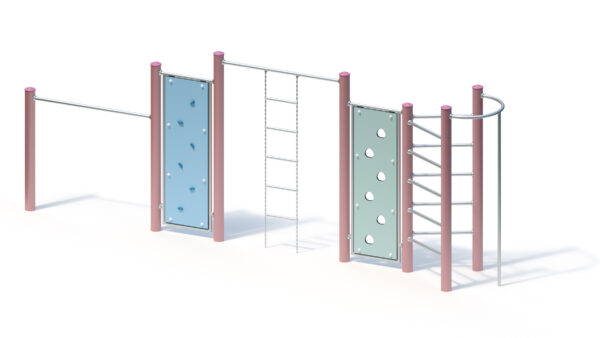

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 x 3 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Anbauteile
– Reckstange aus Edelstahlrohr, Ø 38 x 2,5 mm, verdrehsicher
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, Rahmen aus Edelstahlrohr, mit beidseitig aufgesetzten Freeclimbing-Elementen
– Kettenleiter mit Edelstahlsprossen
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, Rahmen aus Edelstahlrohr, 6 Kletteröffnungen
– Klettersprossen aus Edelstahlrohr, Ø 38 x 2,5 mm, verdrehungssicher
– Senkrechte Kletterstange aus Edelstahlrohr, Ø 38 x 2,5 mm

Metallbauteile: Edelstahl.
Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)
1 Stck. 0,30 x 0,30 x 0,40 m
3 Stck. 0,40 x 0,40 x 0,60 m
4 Stck. 0,40 x 1,00 x 0,40 m
Betonmenge: 0,96 m³

Montagerichtzeit
2 Monteure je 5 Stunden
(ohne Fundamenterstellung)

Freie Fallhöhe
2,17 m

Geeignet für
Kinder ab 5 Jahren,
öffentliche Spielplätze etc.,
sportliche Aktivitäten

Artikelnummer: 055414501
