Technische Daten

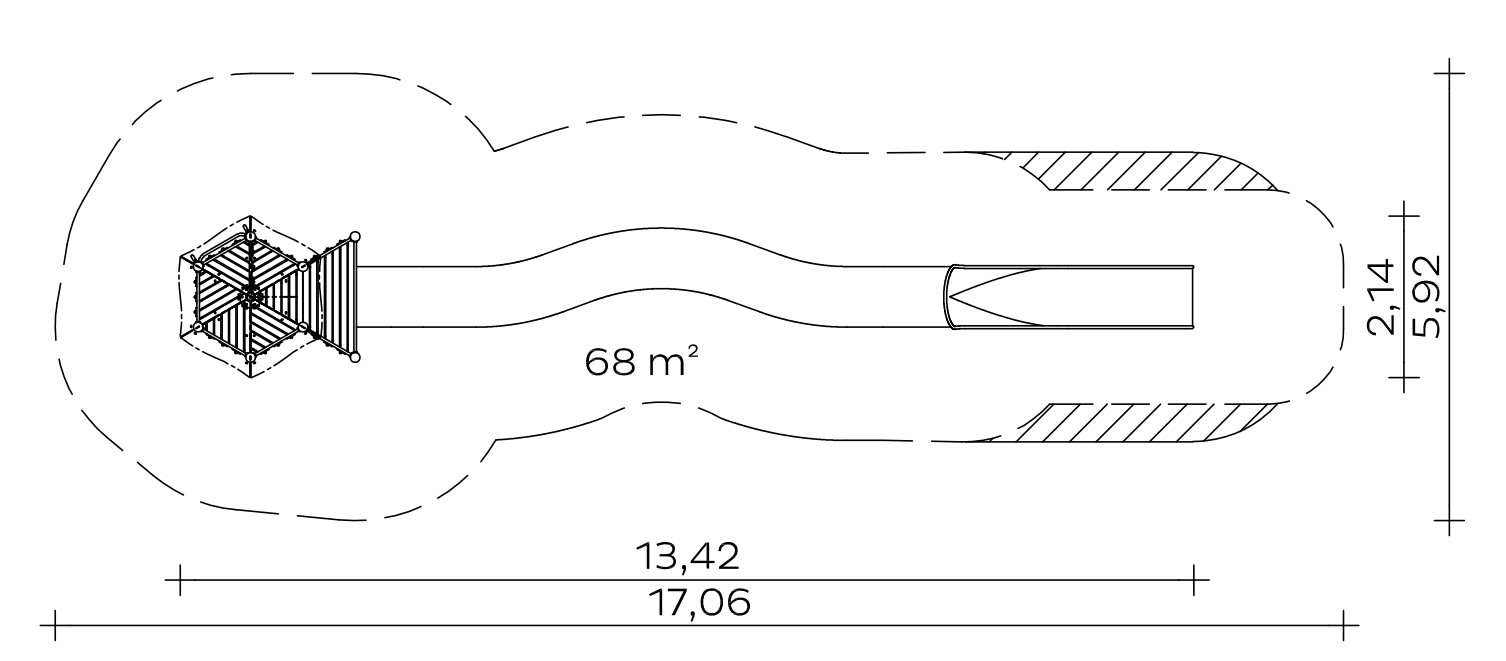

Grundfläche: 13,42 x 2,14 m
Aufprallfläche: 17,06 x 5,92 m (68 m²)
Gesamthöhe: 5,55 m (ohne Rutsche)
Freie Fallhöhe: 2,40 m
Podesthöhe: 1,60/1,80/2,00/2,20/2,40 m
Rutschenanbauhöhe: 2,40 m
Einsitzhöhe: 2,50 m
Rutschenanbauhöhe über
Rutschenauslauf Null: 5,00 m
(für Hügelhöhe 2,60 m)
Rutschenneigung: 30°
Rutschenbreite: 0,80 m
Rutschblechdicke: 2,5 mm
Gesamtgewicht: 1.334,00 kg
Schwerstes Einzelteil: 570,00 kg

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podeste
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit durchgehender Bolzenverschraubung.

Anbauteile
– Holzbrüstung aus Robinie, 125 x 30 mm, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
– Klettersprosse (gekröpft) aus Edelstahlrohr, Ø 33,7 x 2 mm
– senkrechter Handgriff als Aufstiegshilfe aus Edelstahlrohr, Ø 33,7 x 2 mm
– Zeltdach, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm
– Edelstahlhaube mit gewellter Fahne aus Edelstahlblech

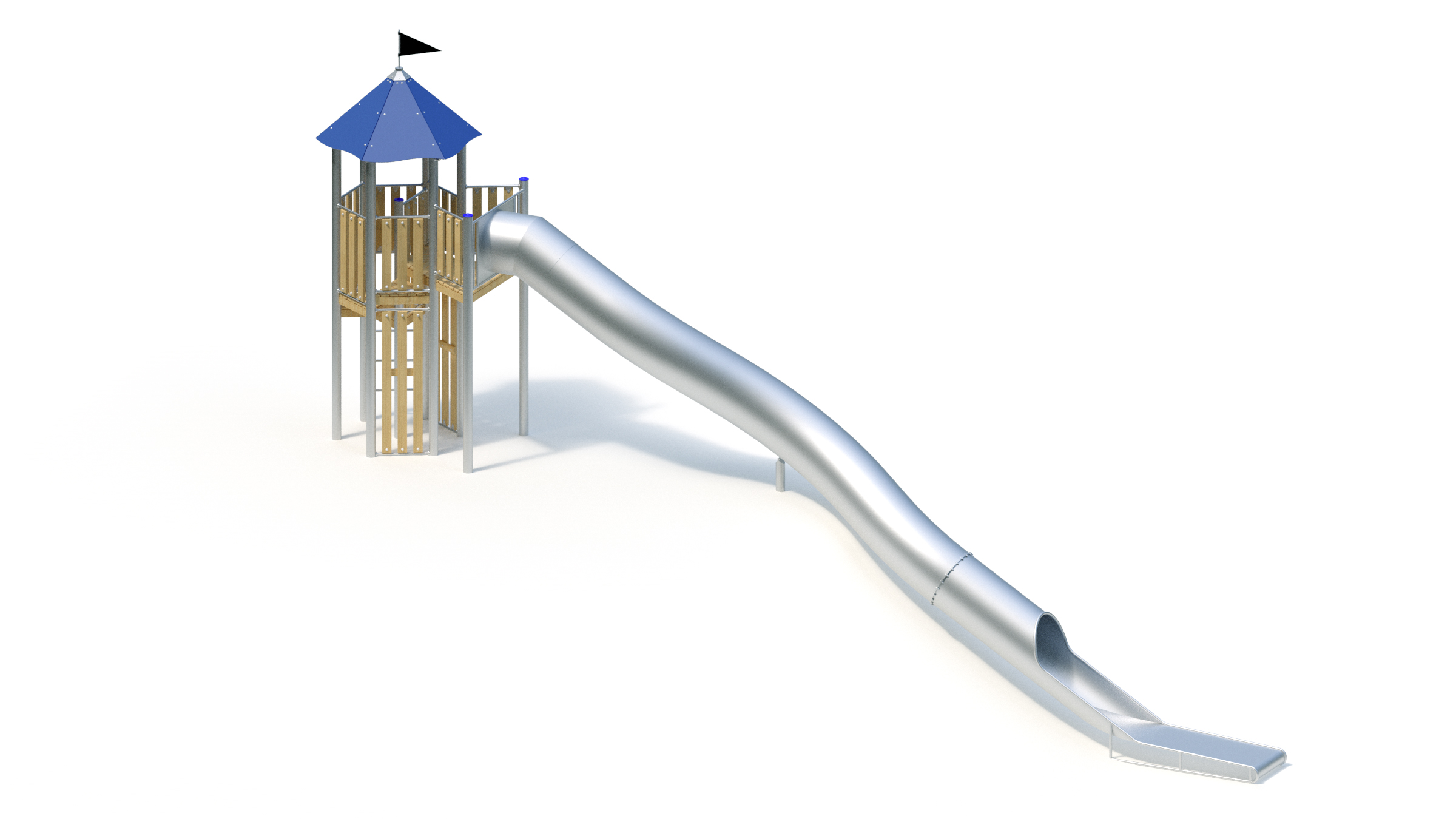

Tunnelrutsche 30° Anbauhöhe 5,00 m
Verlauf: Kurven 20° links, 40° rechts, 20° links

Rutschensegmente aus Edelstahl, durch Tunnelform besonders geräuscharm, aus Transportgründen zu einer zweiteiligen Rutsche verschweißt, inkl. jeweiliger Flanschverbindung an der Trennstelle zur problemlosen Montage durch Verschrauben vor Ort. Inklusive Stützpfosten aus Edelstahlrohr Ø 120 x 3 mm, Befestigungsflansch aus Edelstahl.

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Allgemeiner Hinweis
Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente
9 Stk. 0,40 x 0,40 x 0,40 m
1 Stk. 0,40 x 0,40 x 0,60 m
3 Stk. 1,00 x 0,40 x 0,40 m

Montagerichtzeit
3 Monteure je 10 Stunden, + Hebezeug
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 5 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 041320500
