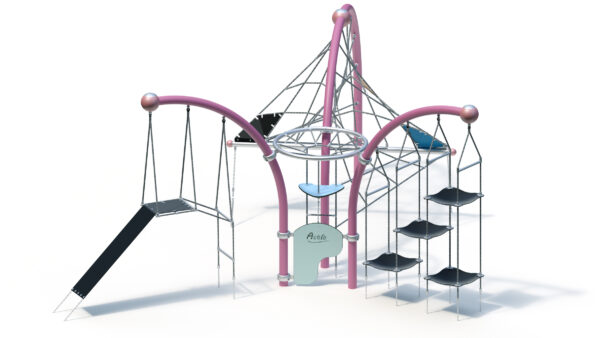

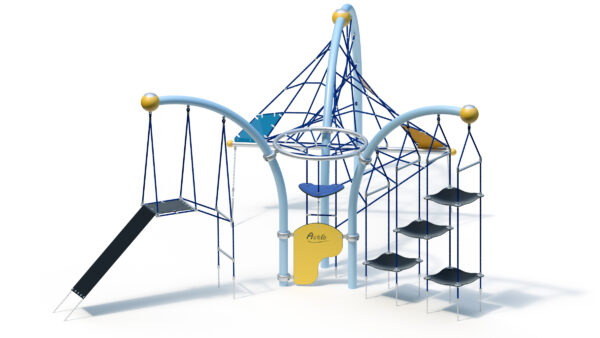

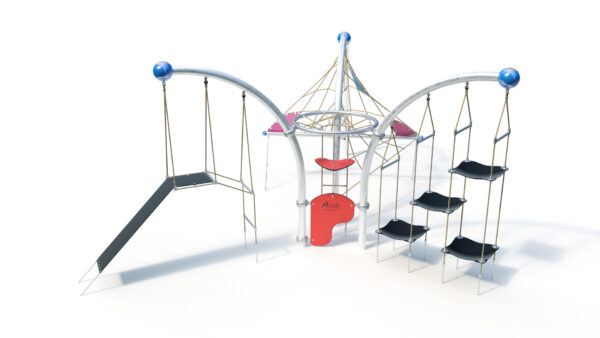

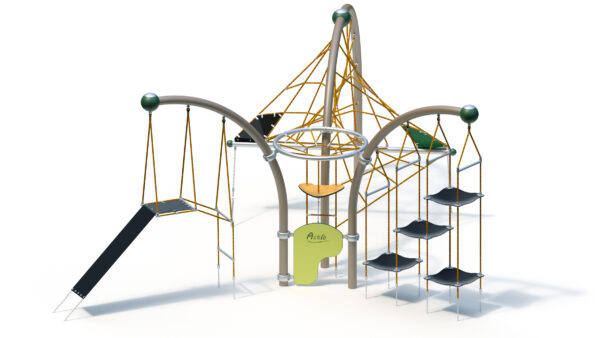

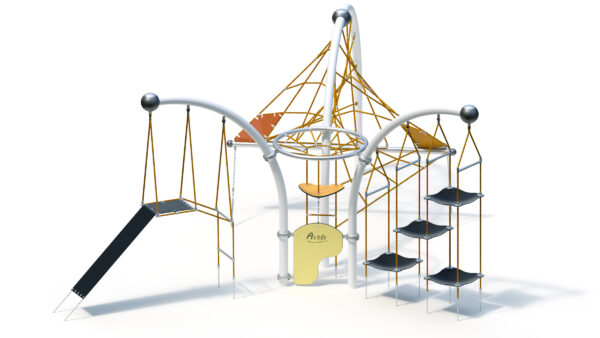

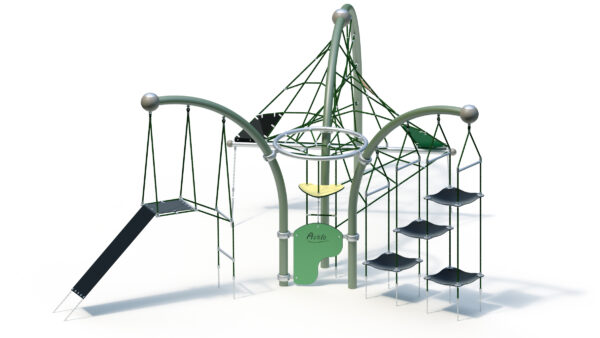

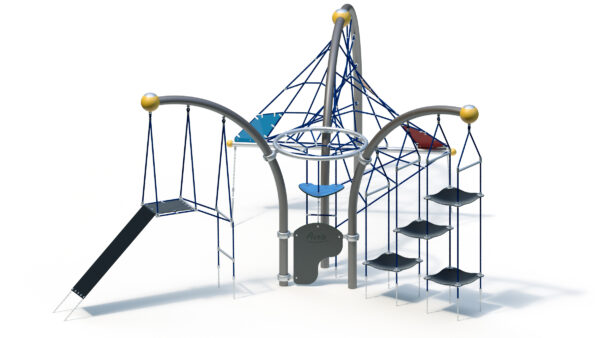

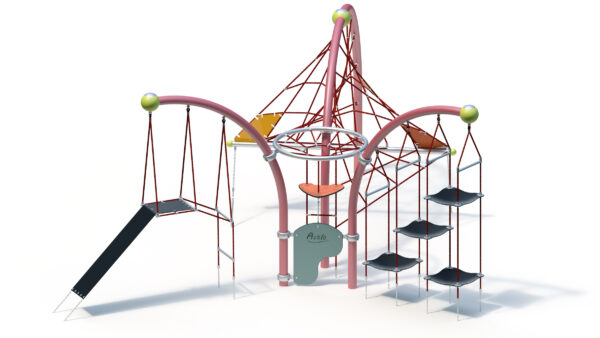

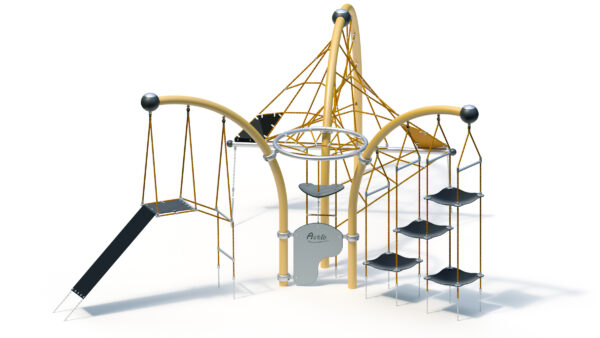

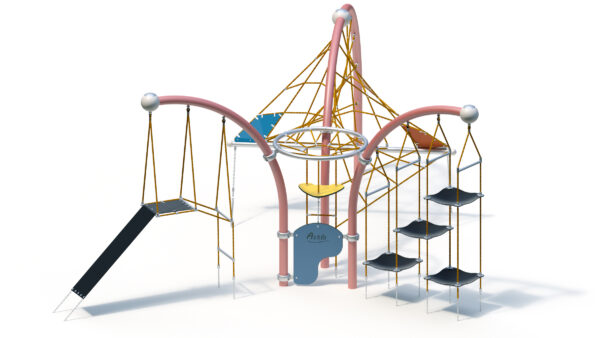

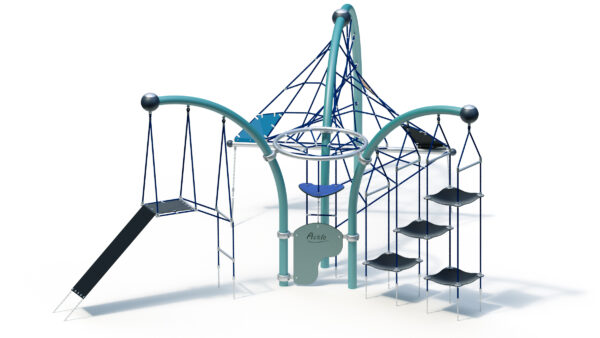

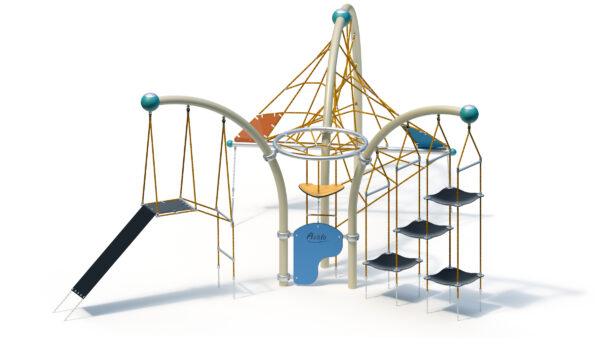

Technische Daten
Grundfläche: 5,64 x 6,45 m
Mindestraum: 9,28 x 9,46 m
Aufprallfläche: 63 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 67 kg schwerstes Einzelteil
443 kg insgesamt

Arc 90° Vortex
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)
– Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Arc 90° Flying Carpet
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)
– Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Arc 90° Moving Hill
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)
– Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Vortex
– Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
– Kreuzverbindungen und T- Verbindungselemente im Seilnetz bestehend aus Aluminium
– Gummimatten aus 8 mm starkem, PAK-freiem und 4-fach textilbewehrtem Gummi
– Befestigung Gummimatte durch U-Bügel (Edelstahl)
– Querrohr (76,1 mm) verschweißt
– Bodenbefestigung durch Edelstahlketten (Ø 7 mm) und Fundamentrohr (Ø 38 x 2 mm)

Flying Carpet
– Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
– elastisches Mattenelement aus 8 mm starkem, PAK-freiem und 4-fach textilbewehrtem Gummi
– Quer-Klemmrohr, verschweißte Edelstahlkonstruktion bestehend aus Rohr (Ø 33,7 x 2 mm) verschweißt mit Klemmrohr (Ø 34 x 8,5 mm)
– Bodenbefestigung, Edelstahlketten (Ø 7 mm) verschweißt mit Ronde (Ø 90 x 3 mm) am oberen Ende, unten verschraubt mit Fundamentrohr (Ø 38 x 2 mm)
– Anschluss an Arc 90° durch Schäkel, Ø 10 mm

Moving Hill
– Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
– elastisches Mattenelement aus 8 mm starkem, PAK-freiem und 4-fach textilbewehrtem Gummi
– Befestigungslasche für Gummimatte, Edelstahlkonstruktion bestehend aus Klemmrohr (Ø 34 x 8,5 mm) verschweißt mit Blech (30 x 68 mm)
– Quer-Klemmrohr, Edelstahlkonstruktion bestehend aus Rohr (Ø 33,7 x 2 mm) verschweißt mit Klemmrohr (Ø 34 x 8,5 mm)
– Bodenbefestigung, Edelstahlketten (Ø 7 mm) verschweißt mit Flacheisen (390 x 35 x 3 mm) am oberen Ende, unten verschraubt mit Fundamentrohr (40 x 40 x 2 mm)
– Anschluss an Arc 90° durch Schäkel, Ø 10 mm

Climbing Basket
– Rohrring aus Edelstahl (Ø 1200 x Ø 60,3 x 3 mm)
– Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
– Bodenplatte aus höchst witterungsbeständiger HPL-Schichtstoffplatte Farbe rot ähnlich RAL 2002, 20 mm.
– Kreuzverbindungen und T- Verbindungselemente im Seilnetz bestehend aus Aluminium

Actio Schild
– Actio Schild aus einer höchst witterungsbeständigen HPL-Schichtstoffplatte, inklusive Kennzeichnung “Actio”, 20 mm, Farbe rot ähnlich RAL 2002.
Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Anzahl der Bauteile für optionale Pulverbeschichtung
4 Stck. Rohrbogen 90°
6 Stck. Alu-Schelle Ø 114 mm

Fundamente (bauseits)
1 Stck. 1,40 x 0,70 x 0,50 m
2 Stck. 1,30 x 0,50 x 0,50 m
1 Stck. 2,40 x 0,85 x 0,50 m
2 Stck. 0,60 x 0,60 x 0,50 m
1 Stck. 0,70 x 0,50 x 0,50 m
Betonmenge: 2,71 m³

Montagerichtzeit
3 Monteure je 4 Std.
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 027485000
