Technische Daten

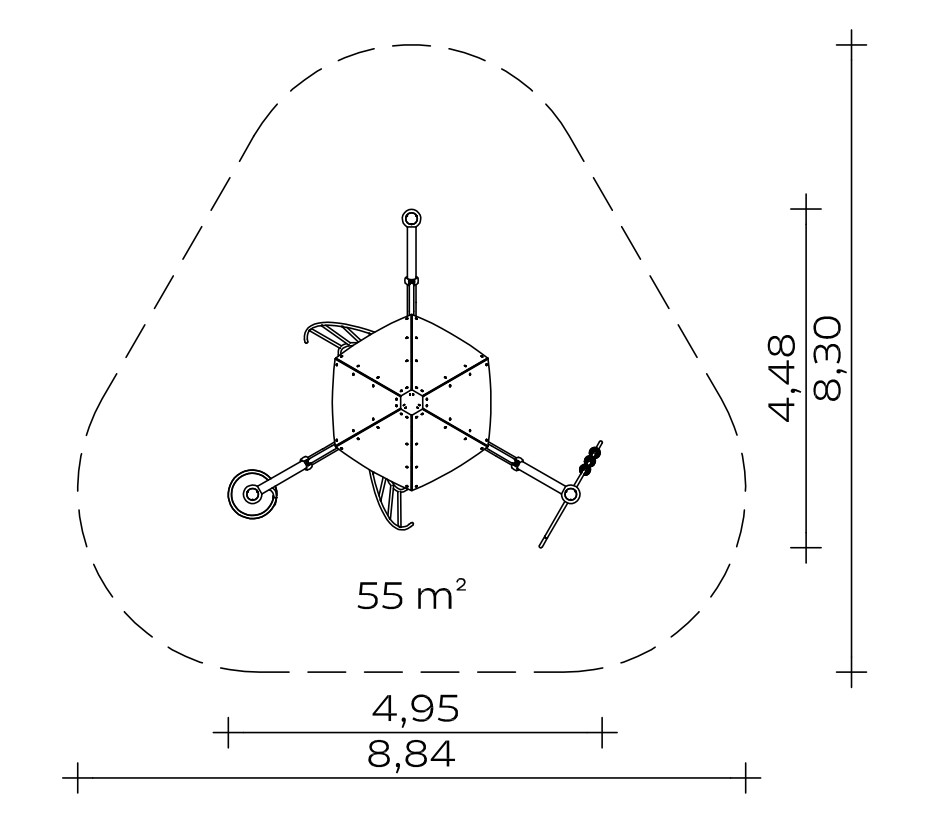

Geräteraum: 4,95 x 4,48 x 5,35 m
Mindestraum: 8,84 x 8,30 x 5,35 m
Aufprallfläche: 55 m²
Gesamthöhe: 5,35 m
Freie Fallhöhe: 2,86 m
Gewicht: 115 kg schwerstes Einzelteil
735 kg insgesamt

Arc 90°
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe

Crows Nest
– Holzbrüstung bestehend aus Brettern, Stirnseite 1: 125 x 30 x 812 mm. Stirnseite 2: 92 x 30 mm. Unterschied in den Stirnseiten, da es verjüngt zuläuft
Podestboden aus Brettern, 30 mm dick und mittig mit einem Kantholzunterzug 125 x 30 x 980. Podestboden wird auf einen Flanschring geschraubt
Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Befestigung durch Verschraubung an den vorgesehenen Winkeln.
– Edelstahl Schweißkonstruktion aus Ring unten (Ø 60 x 3 x Ø 1200 verschweißt mit Flanschring, 15 x Anschlusslasche Plattenbrüstung und 3 x Aufnahmelasche)
und Ring oben (Ø 38 x 2 x Ø 1500 verschweißt mit 15 x Anschlusslasche Holzbrüstungsbrett). Als Verbindungselemente dienen 6 x Rohr (Ø 38 x 2).

Actio Roof
– Dachplatten aus höchst witterungsbeständiger farbiger HPL-Schichtstoffplatte, 13 mm
– Dachhaube aus 3 mm Edelstahlblech
– Befestigung durch 3 Edelstahlrohre (Ø 60,3 x 2,5) welche mit Winkeln versehen sind.

Monkey Climber
– Ringkombination aus Edelstahlrohr Ø 38 mm
– Aufhängung und Verbindung mit 7 mm-Edelstahlketten und Drehwirbeln
– oben: Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Spring Slide
– verschweißte Konstruktion aus Edelstahlrohr Ø 42,4 mm
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Climbing Wall
– Kletterwand aus höchst witterungsbeständiger farbiger HPL-Schichtstoffplatte, 20 mm, mit beidseitig aufgesetzten Freeclimbing-Elementen
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschelle (wahlweise pulverbeschichtet in RAL-Farbe) und eine verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm
– unten: Einspannung durch Ortfundamente

Climbing Pipe
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm mit drei Edelstahlkugeln Ø150 mm
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Bow Ladder
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm
– bogenförmige, räumlich verdrehte Leiter
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe).
– unten: Einspannung durch Ortfundamente

Actio Schild
– Actio Schild aus einer höchst witterungsbeständigen farbigen HPL-Schichtstoffplatte, inklusive Kennzeichnung „Actio“, 20 mm
Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe)

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 027352000
