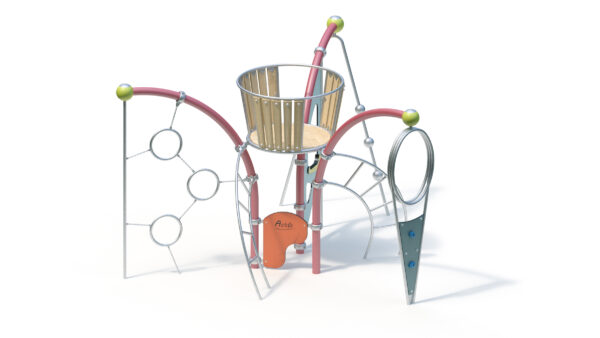

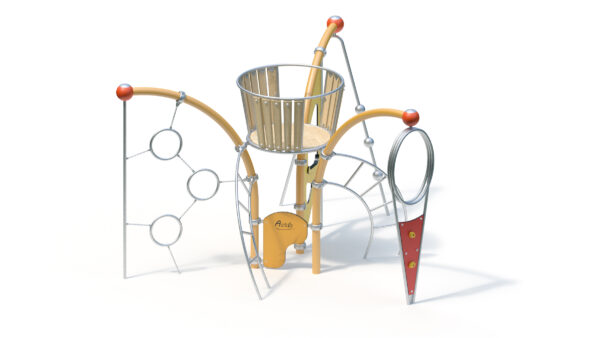

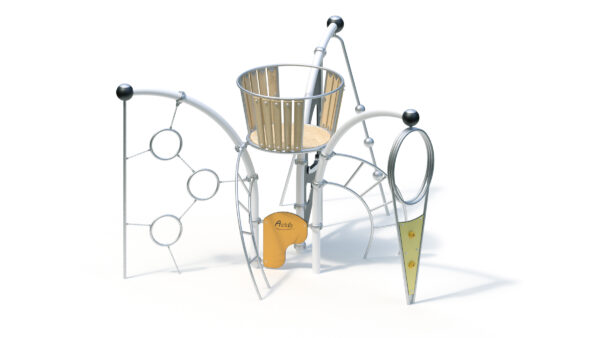

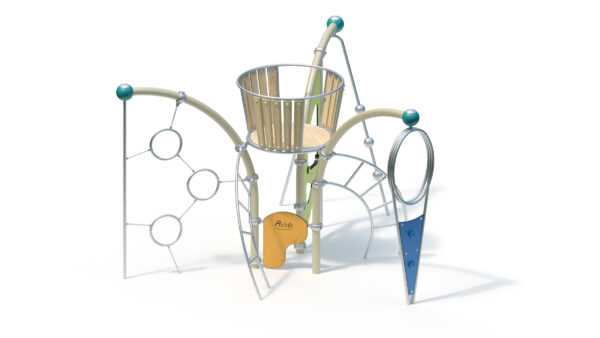

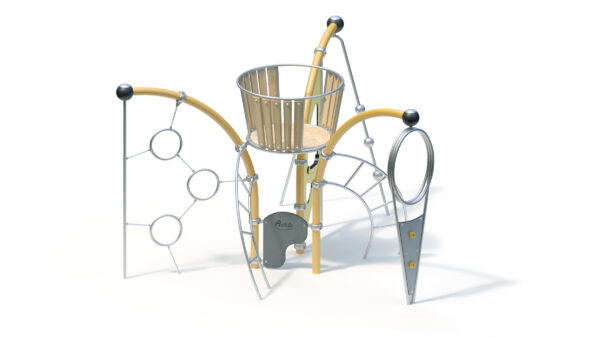

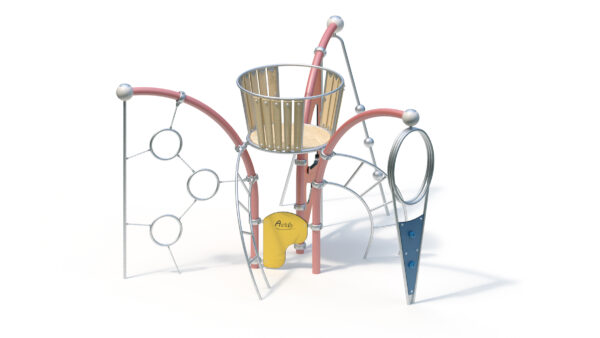

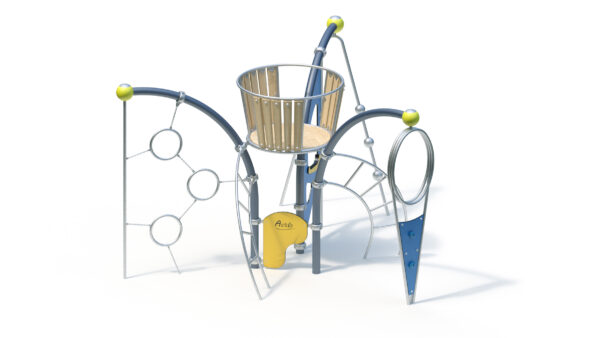

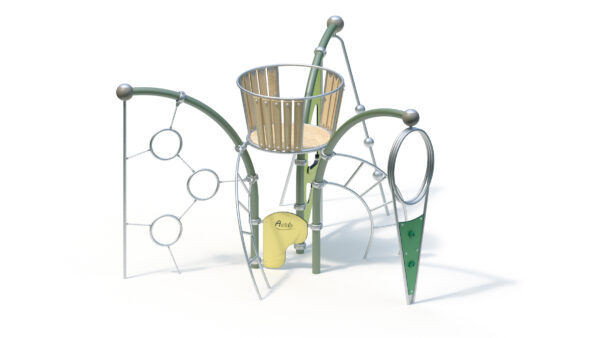

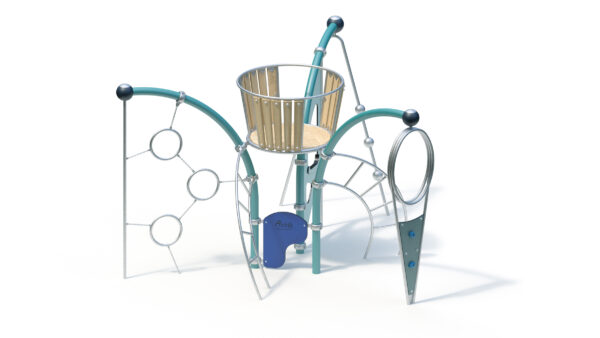

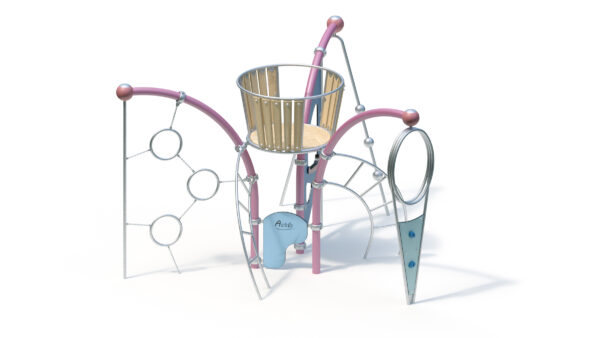

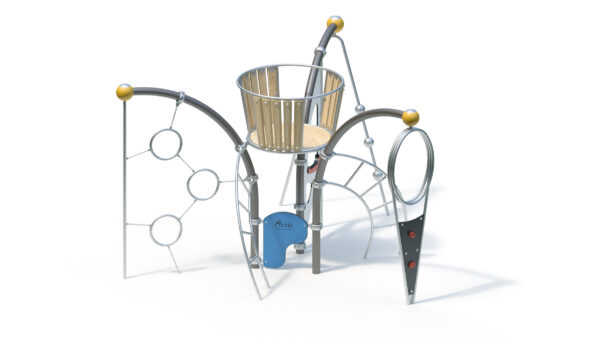

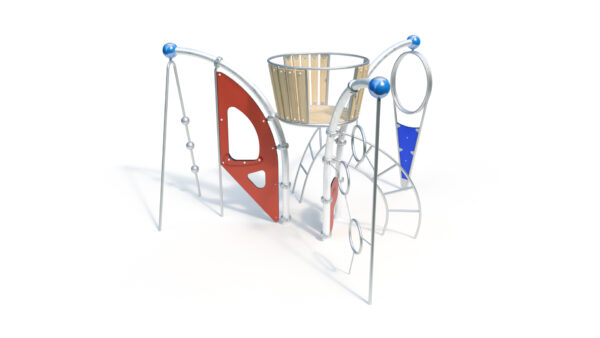

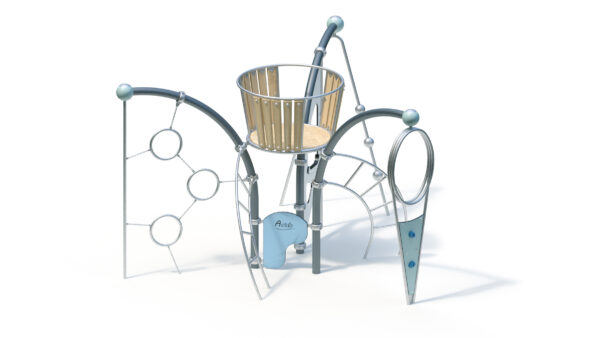

Technische Daten

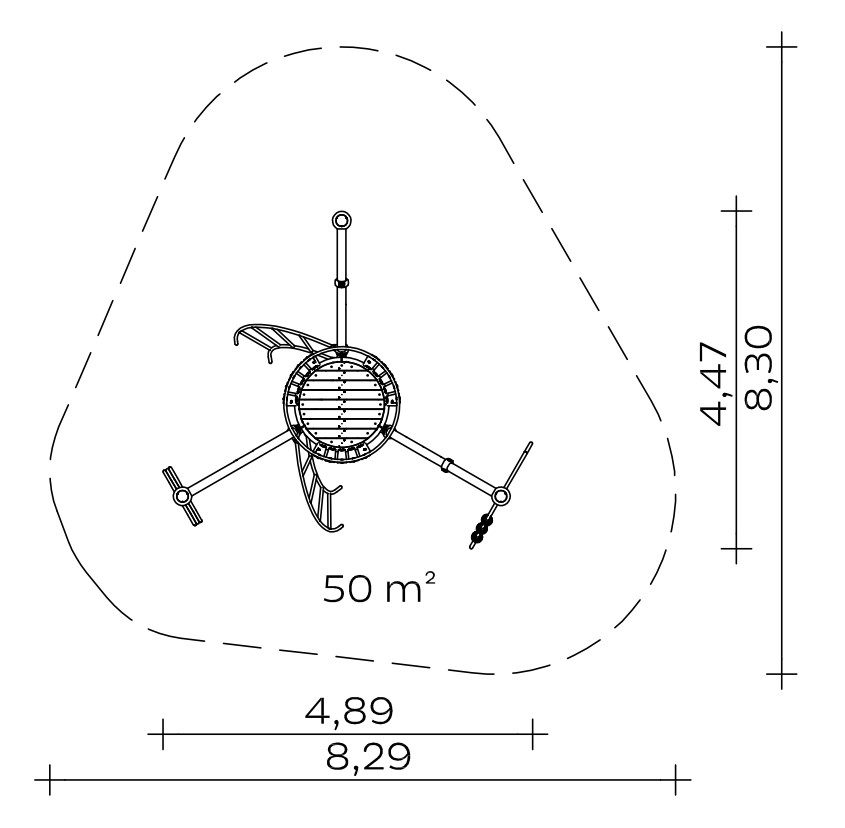

Geräteraum: 4,89 x 4,47 x 2,93 m
Mindestraum: 8,30 x 8,29 x 2,93 m
Aufprallfläche:50 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 115 kg schwerstes Einzelteil
550 kg insgesamt

Arc 90°
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl

Crow’s Nest
– Holzbrüstung bestehend aus Brettern, Stirnseite 1: 125 x 30 x 812 mm. Stirnseite 2: 92 x 30 mm. Unterschied in den Stirnseiten, da es verjüngt zuläuft
Podestboden aus Brettern, 30 mm dick und mittig mit einem Kantholzunterzug 125 x 30 x 980. Podestboden wird auf einen Flanschring geschraubt.
Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Befestigung durch Verschraubung an den vorgesehenen Winkeln.
– Edelstahl Schweißkonstruktion aus Ring unten (Ø 60 x 3 x Ø 1200 verschweißt mit Flanschring, 15x Anschlusslasche Plattenbrüstung und 3x Aufnahmelasche)
und Ring oben (Ø 38 x 2 x Ø 1500 verschweißt mit 15x Anschlusslasche Holzbrüstungsbrett). Als Verbindungselemente dienen 6x Rohr (Ø 38 x 2).

Monkey Climber
– Ringkombination aus Edelstahlrohr Ø 38 mm
– Aufhängung und Verbindung mit 7 mm-Edelstahlketten und Drehwirbeln
– oben: Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Bow Ladder
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm
– bogenförmige, planare Leiter
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl).
– unten: Einspannung durch Ortfundamente

Chill Wall
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm.
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschelle (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl) und einer verschweißten Konstruktion aus Edelstahlrohr Ø 38
– unten: Einspannung durch Ortfundamente

Climbing Pipe
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm mit drei Edelstahlkugeln Ø 150 mm
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Resting Point
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, in einem Rahmen aus Edelstahlrohr Ø 38 ; mit einseitig aufgesetzten Freeclimbing-Elementen
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
unten: Einspannung durch Ortfundamente

Actio Schild
– Actio Schild aus einer höchst witterungsbeständigen HPL-Schichtstoffplatte, inklusive Kennzeichnung “Actio”, 20 mm.
Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Fundamente (bauseits)
1 Stck. 1,77 x 0,5 x 0,5 m
2 Stck. 1,3 x 0,5 x 0,5 m
4 Stck. 0,6 x 0,6 x 0,5 m
2 Stck. 0,8 x 0,4 x 0,5 m
Betonmenge: 1,99 m³

Montagerichtzeit
3 Monteure je 5 Std.
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 027350000
