Technische Daten

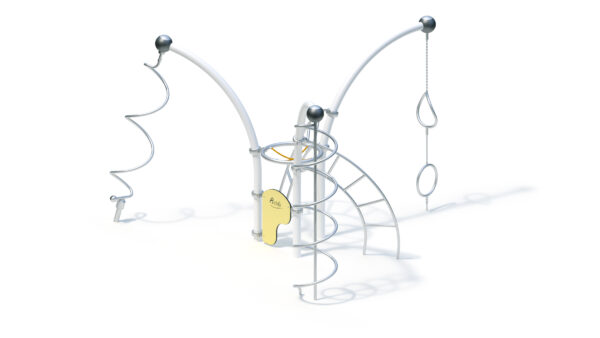

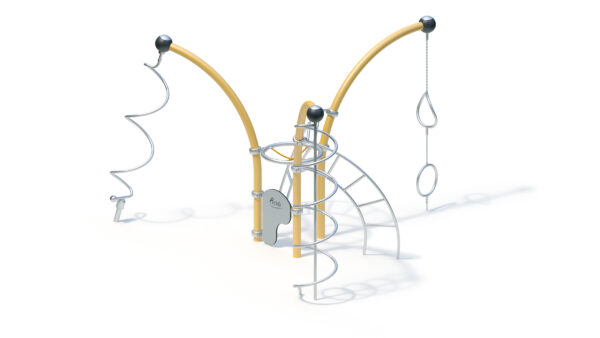

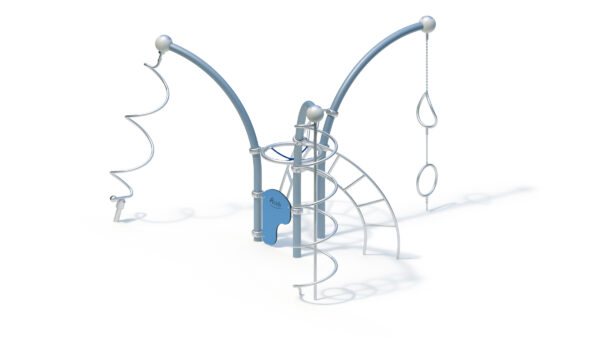

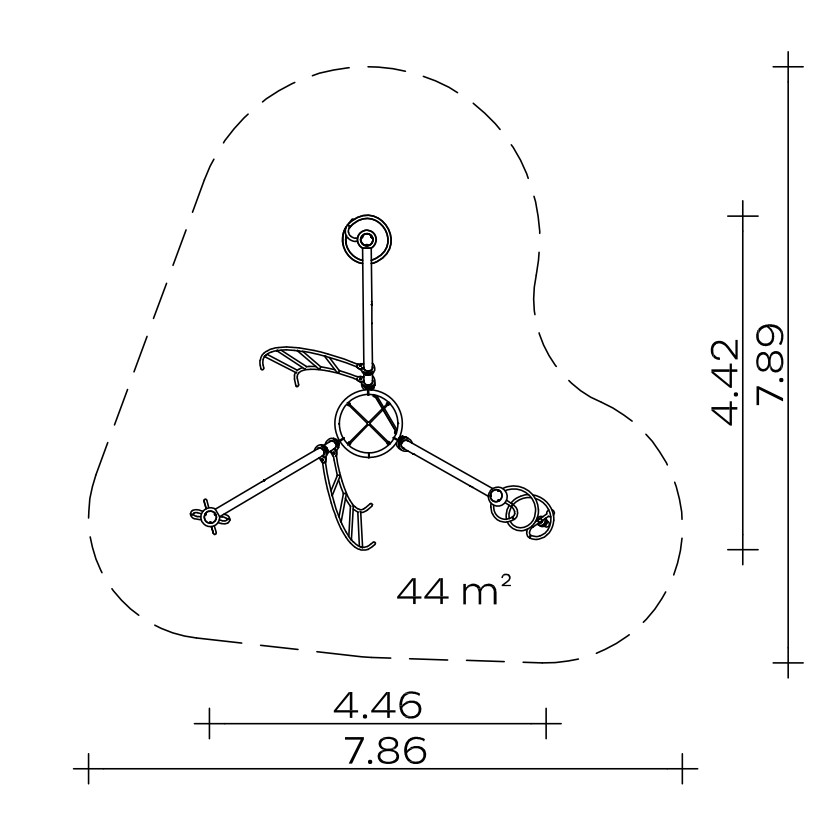

Geräteraum: 4,46 x 4,42 x 2,93 m
Mindestraum: 7,86 x 7,89 x 2,93 m
Aufprallfläche: 44 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 67 kg schwerstes Einzelteil
398 kg insgesamt

Arc 90°
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Arc 75°
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Big Tornado
– verschweißte, spiralförmige Konstruktion aus Edelstahlrohr mit gerändelter Standfläche
– Wälzlagerung unten und oben: eingriffsicher und schmutzgeschützt
– Verankerung erfolgt über einen einzubetonierenden Fundamentanker aus feuerverzinktem Stahl
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Verankerung erfolgt über einen einzubetonierenden Fundamentanker aus feuerverzinktem Stahl

Big Hurricane
– verschweißte, in sich verdrehte Konstruktion aus Edelstahlrohr
– mitdrehender Boden aus profiliertem Edelstahlblech
– Wälzlagerung unten und oben: eingriffsicher und schmutzgeschützt
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Verankerung erfolgt über einen einzubetonierenden Fundamentanker aus feuerverzinktem Stahl

Monkey Rings
– Ringkombination aus Edelstahlrohr Ø 38 mm – 1x flach/1x räumlich verdreht
– Aufhängung und Verbindung mit 7 mm-Edelstahlketten und Drehwirbel
– unabhängig voneinander drehbar
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Auslenkung durch Kette mit fundamentierter und geschraubter Bodenanbindung begrenzt

Meeting Point
– verschweißte Konstruktion aus Edelstahlrohr Ø 60,3 mm mit Herkules-Seilkreuz aus Ø16 mm Herkulesseil mit 6-litziger Stahleinlage
– Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Actio Schild
– Actio Schild aus einer höchst witterungsbeständigen HPL-Schichtstoffplatte, inklusive Kennzeichnung “Actio”, 20 mm, Farbe rot/ähnlich RAL 2002.
Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Bow Ladder
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm
– bogenförmige Leiter
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl).
– unten: Einspannung durch Ortfundamente

Anzahl der Bauteile für optionale Pulverbeschichtung
2 Stck. Rohrbogen 90°
1 Stck. Rohrbogen 75°
8 Stck. Alu-Schelle Ø 114 mm

Fundamente (bauseits)
3 Stck. 1,30 x 0,50 x 0,50 m
2 Stck. 0,90 x 0,40 x 0,50 m
3 Stck. 0,60 x 0,60 x 0,50 m
Betonmenge: ca. 1,90 m³

Montagerichtzeit
3 Monteure je 5 Std.
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 027301000
