Actio 289

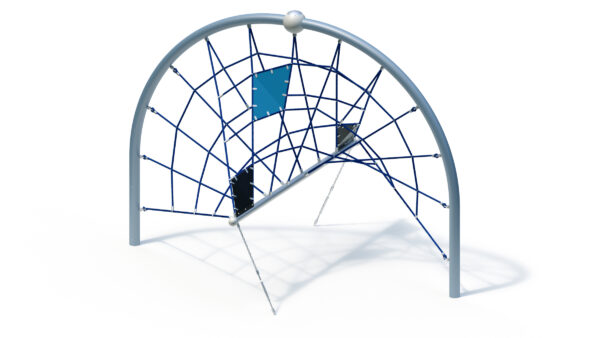

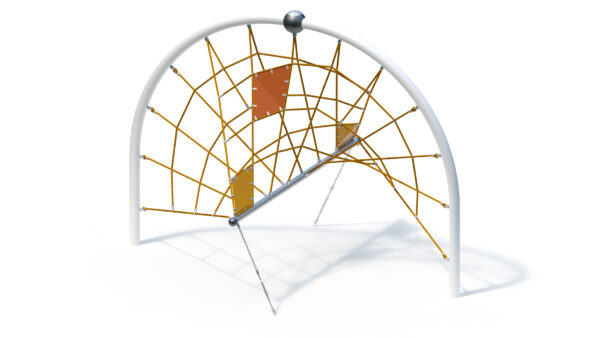

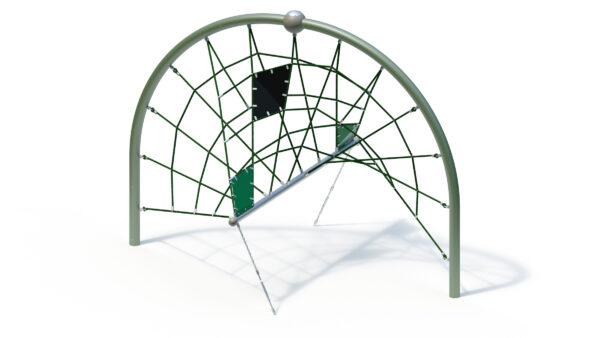

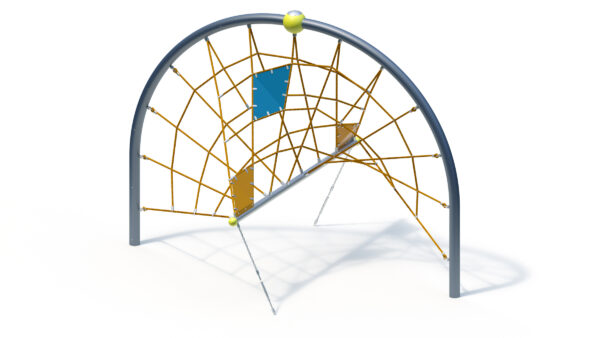

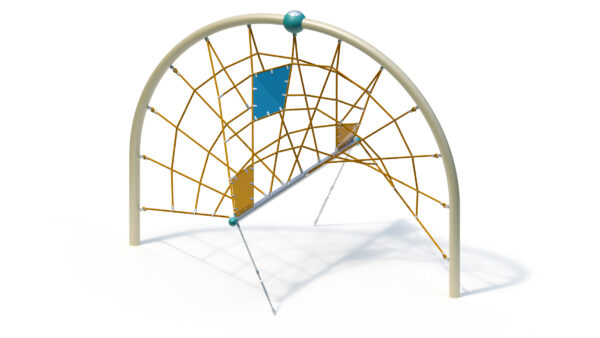

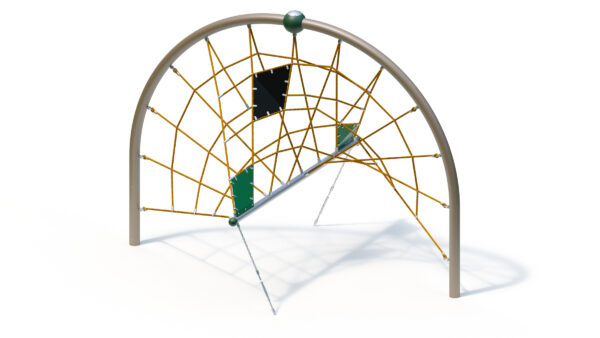

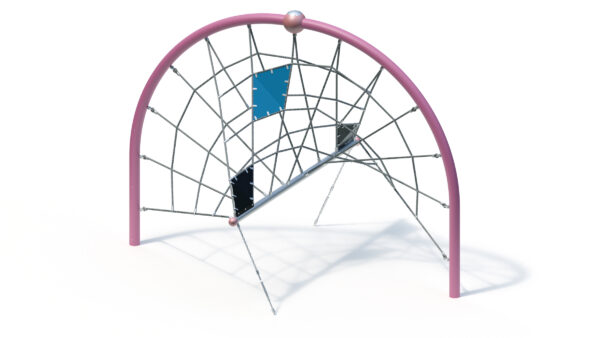

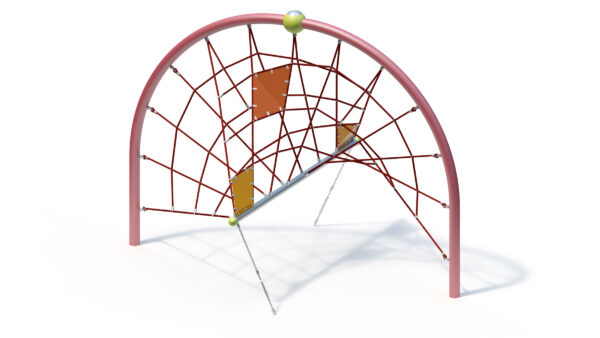

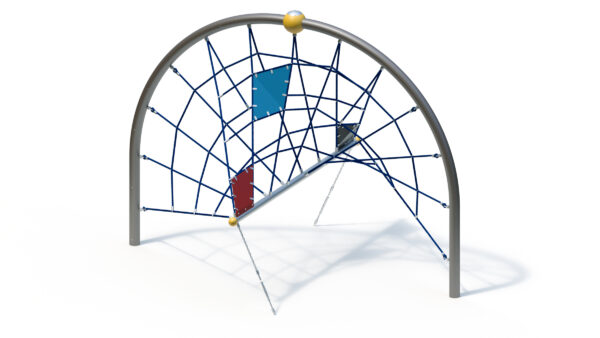

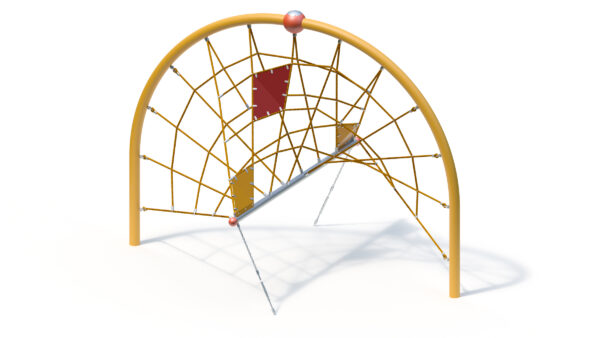

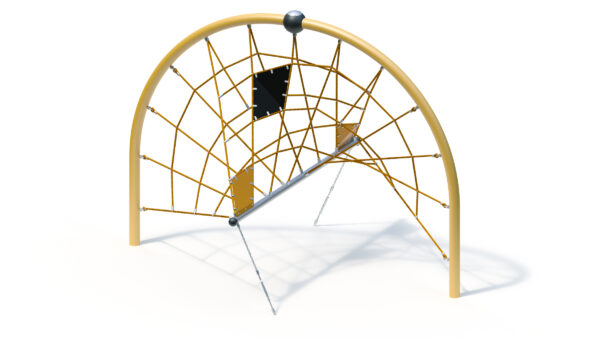

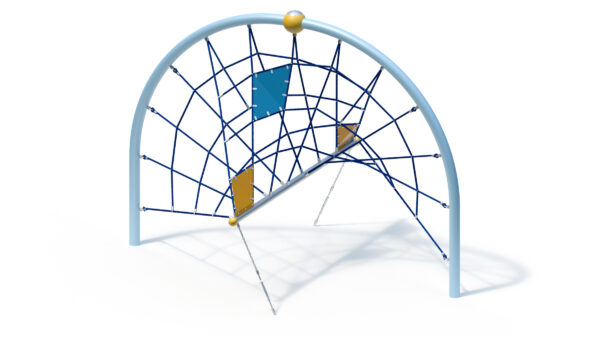

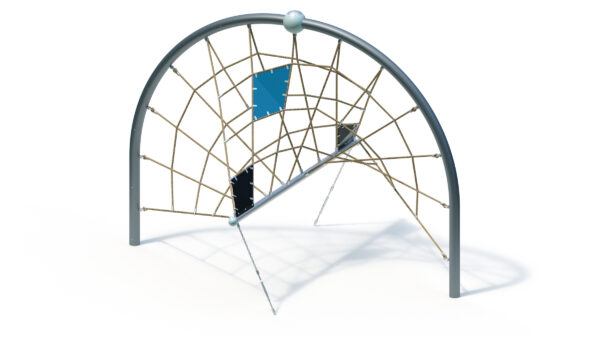

Variante wählen:
Die wichtigsten Informationen
| Altersgruppe ? | 5+ |
|---|---|
| Einsatzgebiete ? | öffentliche Spielplätze |
| Benutzeranzahl ? | 15 Personen |
| Aktivitäten ? | - |
Technische Daten
| Gerätelänge ? | 3,93 m |
|---|---|
| Gerätebreite ? | 3,04 m |
| Gerätehöhe ? | 2,93 m |
| Freie Fallhöhe ? | 2,86 m |
| Podesthöhen | - |
| Gesamtgewicht ? | 180,00 kg |
| Schwerstes Einzelteil ? | 67,00 kg |
| Mindestraumlänge ? | 6,93 m |
| Mindestraumbreite ? | 6,04 m |
| Mindestraumhöhe ? | 2,93 m |
Montage & Fundamente
| Montagezeit ? | 3,0 h |
|---|---|
| Monteuranzahl ? | 2 Personen |
| Hebezeug erforderlich | - |
| Fundamente | 130x050x050 |
Produkt-Downloads
Produktbeschreibung
Technische Daten
Geräteraum: 3,93 x 3,04 x 2,93 m
Mindestraum: 6,93 x 6,04 x 5,93 m
Aufprallfläche: 28 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 67 kg schwerstes Einzelteil
180 kg insgesamt
Arc 90° Vortex
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114,3 x 3,6 mm (auf Wunsch pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl
– Drehteil, Ø 40 x 16,2 mm, mit Gleitlagerbuchse IGUS (Kunststoff)
Vortex
– Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
– Kreuzverbinder und T-Verbindungselemente aus Aluminium
– Gummimatten (8 mm), PAK-frei und 4-fach textilbewehrt
– Befestigung Gummimatten mittels U-Bügel (Edelstahl)
– Querrohr (Ø 76,1 x 3,6 mm) verschweißt mit 16 x Klemmrohr, 2 x Kettenadapter, 2 x Ronde Kugelaufnahme, 2 x Blech für Gummihalterung
– Bodenbefestigung: Edelstahlketten (Ø 7 mm), am oberen Ende mit Kettenadapter verschraubt, unten am Fundamentrohr (Ø 38 x 2 mm) befestigt
Fundamente (bauseits)
2 x 1,30 x 0,50 x 0,50 m
2 x 0,60 x 0,60 x 0,50 m
Betonmenge: 1 m³
Montagerichtzeit
2 Monteure je 3 Std.
(ohne Fundamenterstellung)
Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten
Artikelnummer: 027289000
