Technische Daten

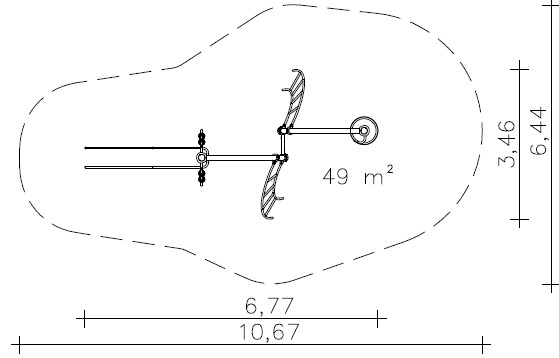

Geräteraum: 6,77 x 3,46 x 2,93 m
Mindestraum: 10,67 x 6,44 x 2,93 m
Aufprallfläche: 49 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 67 kg schwerstes Einzelteil
304 kg insgesamt

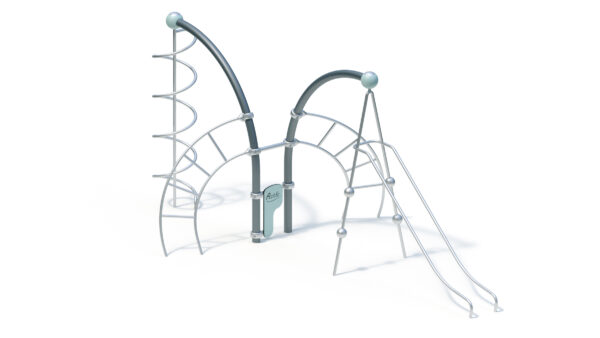

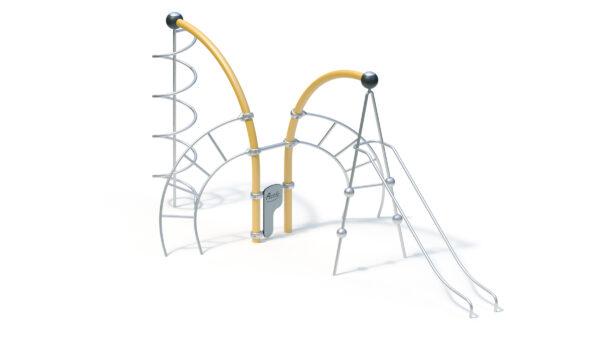

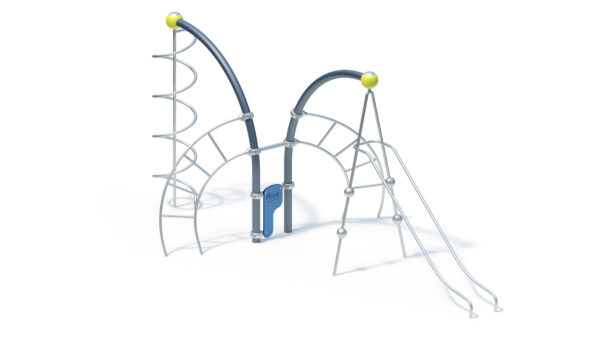

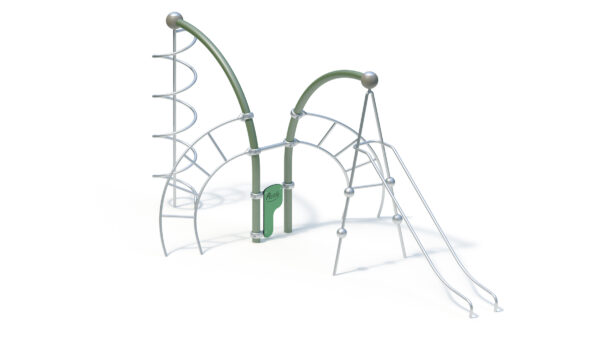

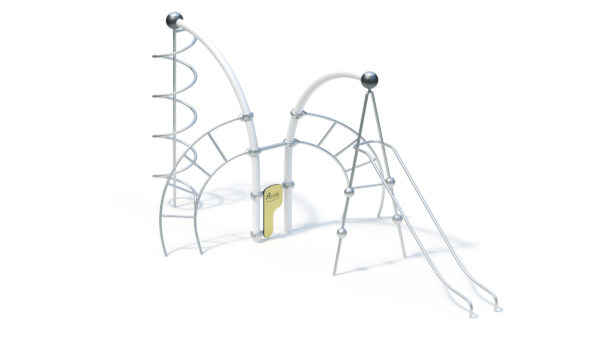

Arc 90°
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Monkey Slide
– verschweißte, teilweise geschraubte Konstruktion aus Edelstahlrohr Ø 42,4 mm
– kugelförmige Aufstiegselemente aus Edelstahl
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Spring Slide
– verschweißte Konstruktion aus Edelstahlrohr Ø 42,4 mm
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Actio Schild
– Actio Schild aus einer höchst witterungsbeständigen farbigen HPL-Schichtstoffplatte, inklusive Kennzeichnung “Actio”, 20 mm.
Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Bow Ladder
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm
– bogenförmige Leiter
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl).
– unten: Einspannung durch Ortfundamente

Anzahl der Bauteile für optionale Pulverbeschichtung
2 Stck. Rohrbogen 90°
7 Stck. Alu-Schelle Ø 114 mm

Fundament (bauseits)
1 Stck. 1,70 x 1,00 x 0,50 m
3 Stck. 0,90 x 0,40 x 0,50 m
3 Stck. 0,60 x 0,60 x 0,50 m
Betonmenge: 2,00 m³

Montagerichtzeit
2 Monteure je 4 Std.
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 027228001
