Technische Daten
Gesamthöhe: 9,32 m

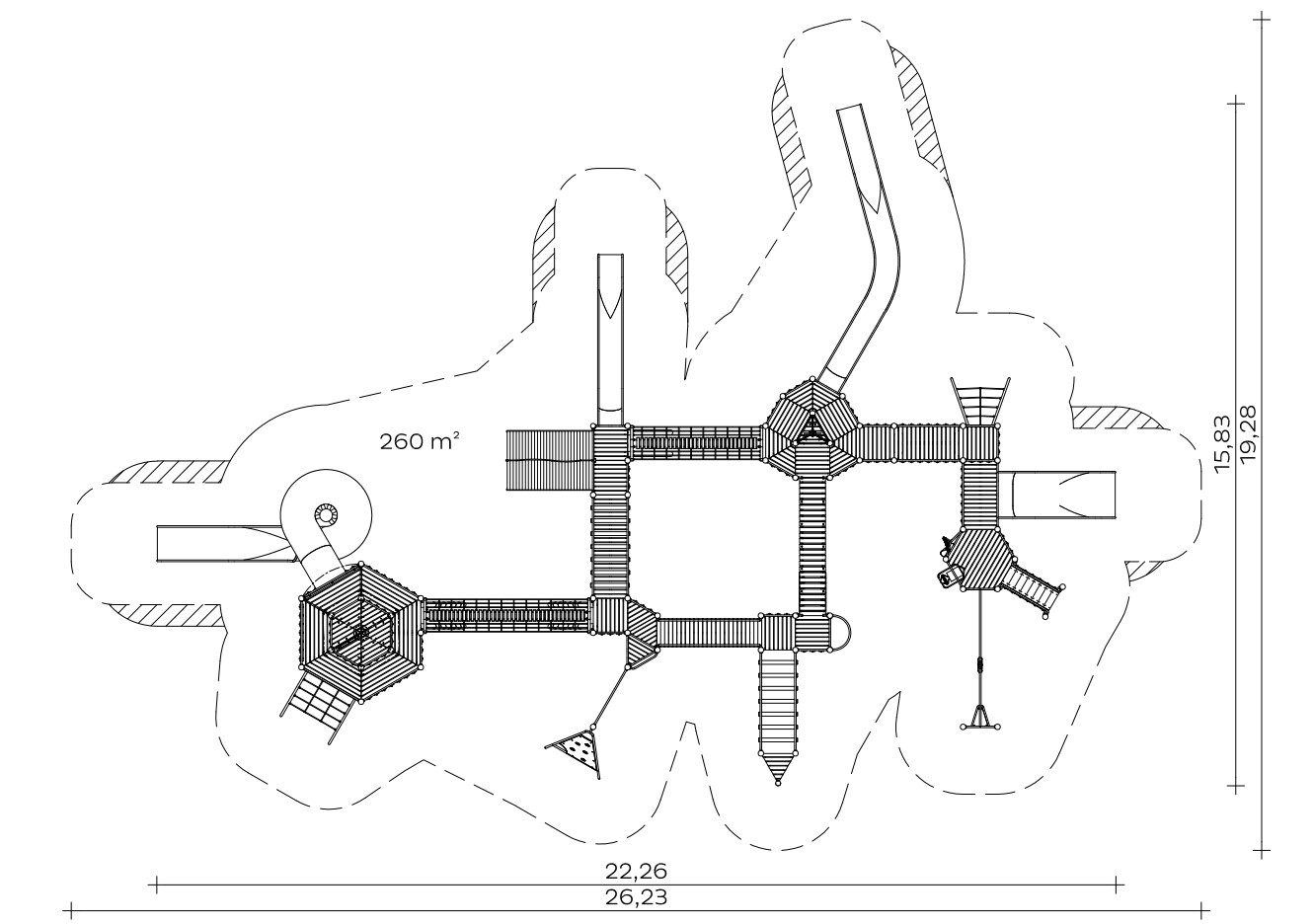

Grundfläche: 15,83 x 22,26 m
Aufprallfläche: 19,28 x 26,23 m (260 m²)
Podesthöhen: 0,20 bis 4,20 m
Rutschenanbauhöhen: 1,20/2,00/2,80/4,20 m
Gewicht: 840 kg schwerstes Einzelteil
6860 kg insgesamt

Standpfosten
Standpfosten aus Edelstahl, Ø 120 x 3 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Anbauteile
– Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
– Zugangsgeländer, abrollverhindernd, verschweißte Konstruktion aus Edelstahlrohr, Ø 33,7 x 2 mm, bestehend aus horizontalem Geländerrohr mit gebogenen, senkrecht angeordneten Halterohren
– Stufengeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Zugangs-Tandemgeländer, abrollverhindernd, verschweißte Konstruktion aus Edelstahlrohr, Ø 33,7 x 2 mm, bestehend aus horizontalem Tandemgeländer mit gebogenen, senkrecht angeordneten Halterohren
– Holzbrüstung aus Robinie, 125 x 30 mm, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm, ab 1,50 m Höhe mit Zusatz-Querriegel, 30 mm
– Gitterbrüstung aus Edelstahlrohr, Ø 33,7 x 2 / 25 x 2 mm, einteilige Schweißkonstruktion
– Leiteraufstieg aus Edelstahlrohr Ø 38 x 2 mm, Sprossenhöhe 500 mm, glasperlgestrahlt
– Sprosse (gekröpft) aus Edelstahlrohr, Ø 33,7 mm
– Wackelstiege an Tandemtraverse, Laufhölzer aus Robinie Ø 100 mm, feingliedrige Geländerketten aus Edelstahl
– Steilwand aus Robinienholz mit Tandemgeländer aus Edelstahlrohr und fixiertem Herkules-Kletterseil
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, Rahmen aus Edelstahlrohr, fünf Kletteröffnungen
– Klettersprosse aus Edelstahlrohr, Ø 38 mm, verdrehungssicher
– Steignetz aus Herkules-Seil an Edelstahlrahmen
– senkrechte Kletterstange aus Edelstahlrohr, Ø 38 mm
– Kettennetz aus Edelstahl
– Enternetz aus Herkules-Seil an Edelstahlrahmen Ø 16 mm
– Sitzbank 0,80 m aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, auf Edelstahlrohr, Ø 33,7 x 2 mm
– Stufenrinne mit Sandrad aus Gummi mit Gewebeeinlage
– Sandrutsche aus Edelstahlrohr mit HPL-Schichtstoffplatte
– Sandaufzug mit Transportbehälter aus Gummi und einer 4 mm Edelstahlkette, als umlaufendes Element ausgeführt, damit der Transportbehälter nicht in benachbarte Spielbereiche oder Freiräume gezogen werden kann
– Transportschiene aus Edelstahl mit Sandtransportwagen
– Bogenbrücke aus Robinienholz mit Tandemgeländer aus Edelstahlrohr als Handlauf
– Wackelbrücke an Tandemtraverse, Laufhölzer aus Robinie Ø 100 mm, Durchtrittschutz aus Robinienholz
– Hängebrücke aus Laufhölzern 45 x 100 mm mit Abstandsklötzchen aus Hartgummi 30 mm. Edelstahl-Tragseile Ø 10 mm mit 4 Nachspannvorrichtungen, feingliedrige Geländerketten aus Edelstahl
– Stegbrücke, Netzkonstruktion in V-Form aus Herkules-Seil, Laufsteg aus Holzsprossen mit ca. 40 mm lichtem Sprossenabstand, Befestigung an Stahlrahmenkonstruktion, Brüstungshöhe ca. 0,75 m
– Anbau-Treppe mit Trittstufen aus Robinie 170 x 45 mm, aufgeschraubt auf Edelstahlrahmen Ø 33,7 x 2 mm, Steigungshöhe der Stufen 133 mm
– Treppenbrüstung aus Robinienholz, befestigt zwischen Edelstahlrohren Ø 33,7 x 2 mm
– Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil
– Anbau-Breitrutsche, 1,10 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil
– Turmdach, Neigung 80°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, runde Traufe, mit Edelstahl-Haube und Wimpel
– Turmdach, Neigung 72°, aus höchst witterungsbeständiger farbiger HPL-Schichtstoffplatte, 13 mm, mit Edelstahl-Haube und Windspiel aus Edelstahl
– Trapezpultdach, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm

Tunnel-Wendelrutsche
Anbauhöhe: 4,20 m
Einsitzhöhe: 4,30 m
Rutschenneigung: 30°/38°
Wendelung (rechts): 300°
Tunneldurchmesser: 0,80 m
Rutschblechdicke: 2,5 mm
Rutschensegmente aus Edelstahl, durch Tunnelform besonders geräuscharm, aus Transportgründen zu einer dreiteiligen, um einen Mittelpylon gewendelten Rutsche verschweißt, inkl. entsprechenden Verbindungsflanschen, um die Montage vor Ort zu erleichtern.

Hangrutsche
Anbauhöhe: 2,80 m
Einsitzhöhe: 2,90 m
Rutschenneigung: 30°
Verlauf: Kurve 45° rechts
Rutschenbreite: 0,60 m
Rutschblechdicke: 2,5 mm
Rutschensegmente aus Edelstahl, durch Muldenform besonders geräuscharm, zu einer einteiligen Rutsche verschweißt, inklusive Hangrutschen-Stützpfosten für den Kurvenbereich und Befestigungsflansch, jeweils aus Edelstahl gefertigt

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Metallbauteile: Edelstahl
Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung.
Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)
1 Stck. 0,80 x 0,80 x 1,00 m
3 Stck. 1,00 x 0,40 x 0,40 m
1 Stck. 0,75 x 0,40 x 0,40 m
1 Stck. 1,40 x 0,75 x 0,40 m
6 Stck. 0,30 x 0,30 x 0,40 m
1 Stck. 0,40 x 0,40 x 0,60 m
1 Stck. 1,25 x 0,40 x 0,40 m
4 Stck. 1,00 x 0,60 x 0,50 m
49 Stck. 0,40 x 0,40 x 0,40 m
13 Stck. 0,50 x 0,50 x 0,60 m

Montagerichtzeit
4 Monteure je 42 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)

Freie Fallhöhe
2,90 m

Geeignet für
Kinder ab 4 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten, manuelle Aktivitäten

Artikelnummer: 025370500
