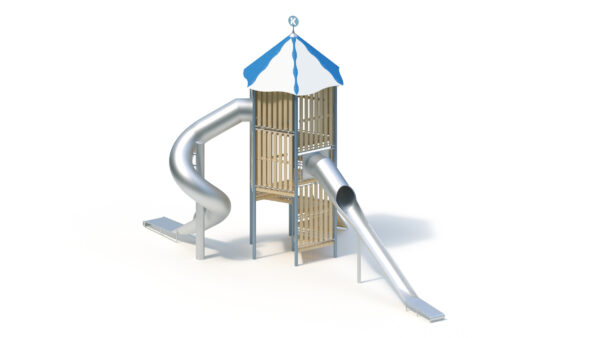

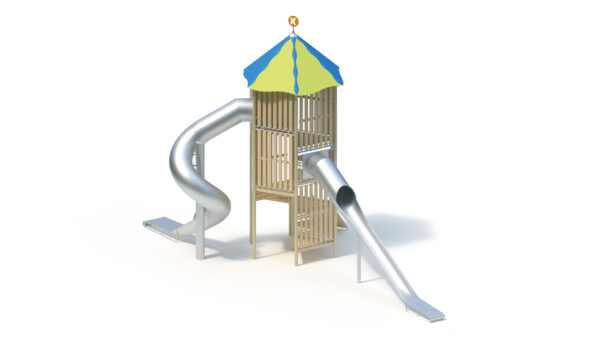

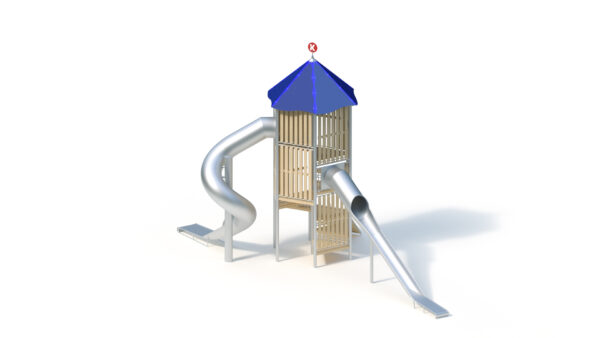

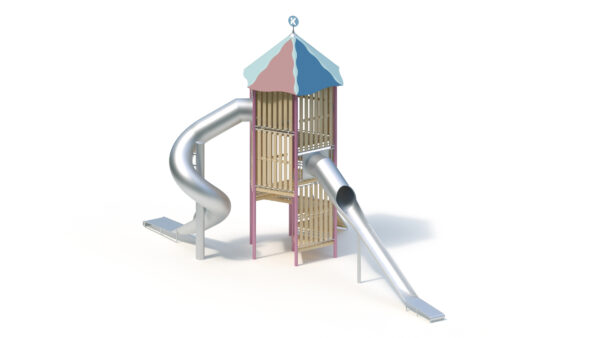

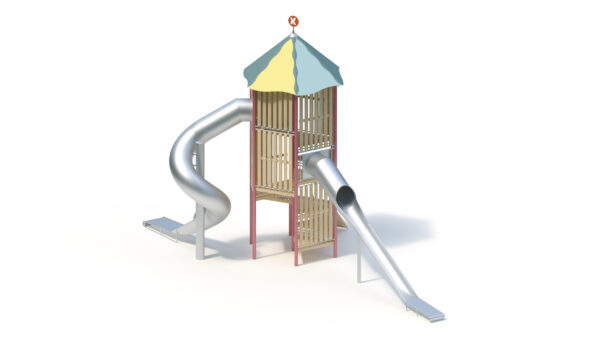

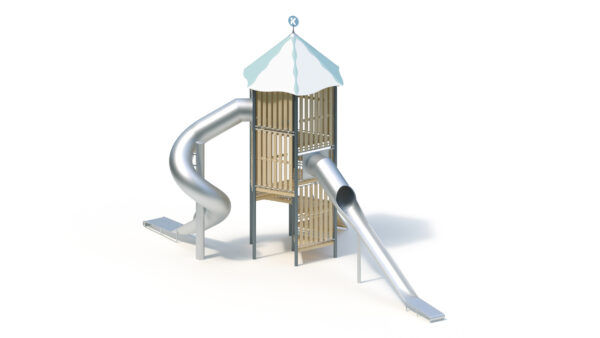

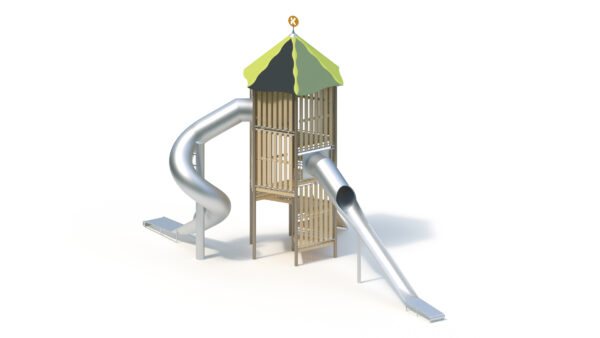

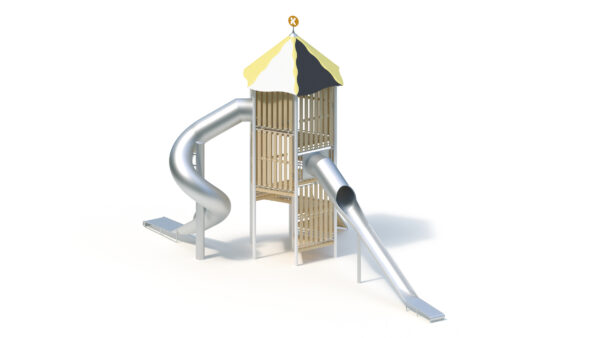

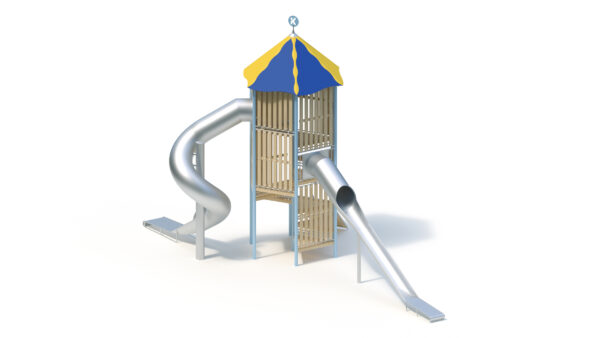

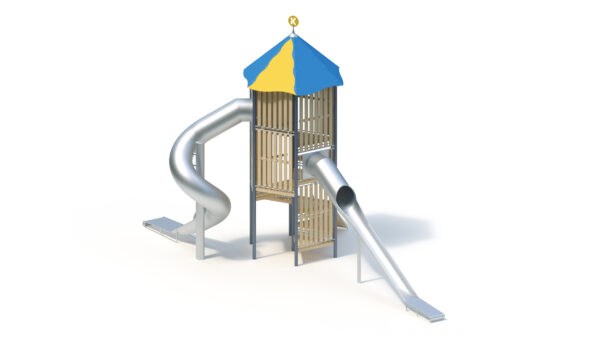

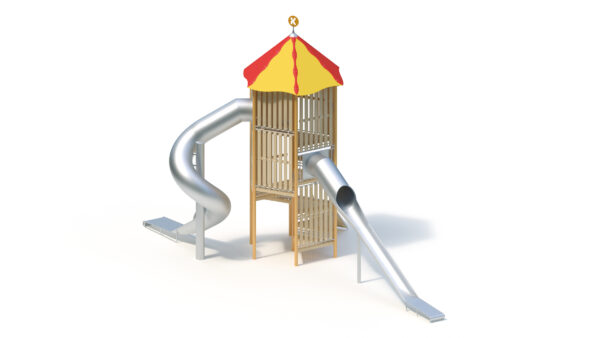

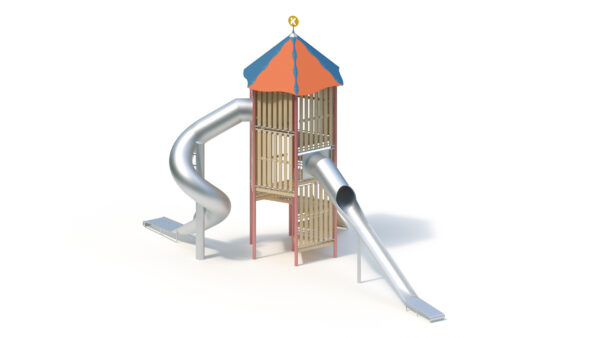

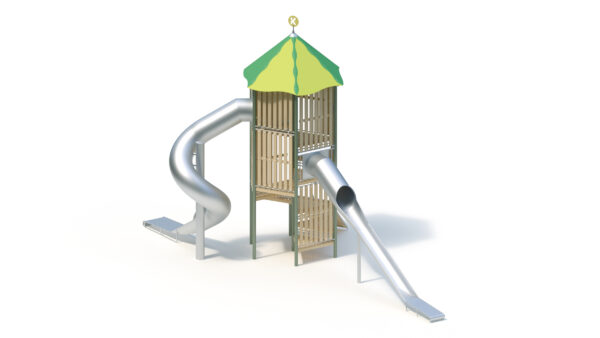

Variante wählen:
Die wichtigsten Informationen
| Altersgruppe ? | 4+ |
|---|---|
| Einsatzgebiete ? | öffentliche Spielplätze |
| Benutzeranzahl ? | 36 Personen |
| Aktivitäten ? | Bewegungsaktivität, Rutschen |
Technische Daten
| Mindestraumlänge ? | 17,55 m |
|---|---|
| Mindestraumbreite ? | 9,45 m |
| Mindestraumhöhe ? | 8,50 m |
| Gerätelänge ? | 13,55 m |
| Gerätebreite ? | 6,95 m |
| Gerätehöhe ? | 8,50 m |
| Freie Fallhöhe ? | 2,00 m |
| Podesthöhen | - |
| Gesamtgewicht ? | 3510,00 kg |
| Schwerstes Einzelteil ? | 650,00 kg |
Montage & Fundamente
| Montagezeit ? | 10,0 h |
|---|---|
| Monteuranzahl ? | 4 Personen |
| Hebezeug erforderlich | Ja |
| Fundamente | Anzahl: 3x (1m x 0.4m x 0.4m) Anzahl: 1x (0.8m x 0.8m x 1m) Anzahl: 1x (0.4m x 0.4m x 0.6m) Anzahl: 1x (1.4m x 0.75m x 0.4m) Anzahl: 3x (0.3m x 0.3m x 0.4m) Anzahl: 7x (0.75m x 0.75m x 0.6m) |
Produkt-Downloads
Produktbeschreibung
Technische Daten
Gesamthöhe: 8,50 m
Grundfläche: 6,95 x 13,55 m
Mindestraum: 9,45 x 17,55 m (80 m²)
Podesthöhen: 0,60 bis 4,60 m
Gewicht: 650 kg schwerstes Einzelteil
3510 kg insgesamt
Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 mm mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.
Podestböden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung
Anbauteile
– Holzbrüstung aus Robinie, 125 x 30 mm. Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
– Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Steilwand aus Robinienholz mit Tandemgeländer aus Edelstahlrohr und fixiertem Herkules-Kletterseil Ø 18 mm
– Zeltdach, Neigung 45°, aus höchst witterungsbeständiger farbiger HPL-Schichtstoffplatte, 13 mm, mit Windspiel. Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm, inklusive Kantenabdeckung aus Edelstahl (farbig pulverbeschichtet)
Tunnel-Wendelrutsche (4,60)
Rutschenanbauhöhe: 4,60 m
Einsitzhöhe: 4,70 m
Rutschenneigung: 30°/38°
Rutschenbreite: 0,80 m
Rutschblechdicke: 2,5 mm
Rutschensegmente aus Edelstahl, durch Tunnelform besonders geräuscharm, aus Transportgründen zu einer dreiteiligen, um einen Mittelpylon gewendelten Rutsche verschweißt, inkl. entsprechenden Verbindungsflanschen, um die Montage vor Ort zu erleichtern.
Rutschenverlauf: Wendelung 300° links
Tunnel-Hangrutsche (3,00)
Rutschenanbauhöhe: 3,00 m
Einsitzhöhe: 3,10 m
Rutschenneigung: 30°
Rutschenbreite: 0,60/0,80 m
Rutschblechdicke: 2,5 mm
Rutschensegmente aus Edelstahl durch Tunnel- bzw. Muldenform besonders geräuscharm, zu einer einteiligen Rutsche verschweißt, inklusive Stützpfosten aus Edelstahl Ø 120 mm, Befestigungsflansch aus Edelstahl
Rutschenverlauf: gerade
Metallbauteile: Edelstahl
Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung.
Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.
Fundamente (bauseits)
7 Stck. 0,75 x 0,75 x 0,60 m
3 Stck. 1,00 x 0,40 x 0,40 m
1 Stck. 0,80 x 0,80 x 1,00 m
1 Stck. 0,40 x 0,40 x 0,60 m
1 Stck. 1,40 x 0,75 x 0,40 m
3 Stck. 0,30 x 0,30 x 0,40 m
Betonmenge: 4,11 m³
Montagerichtzeit
4 Monteure je 10 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)
Freie Fallhöhe
2,00 m
Geeignet für
Kinder ab 4 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten
Artikelnummer: 025350500
