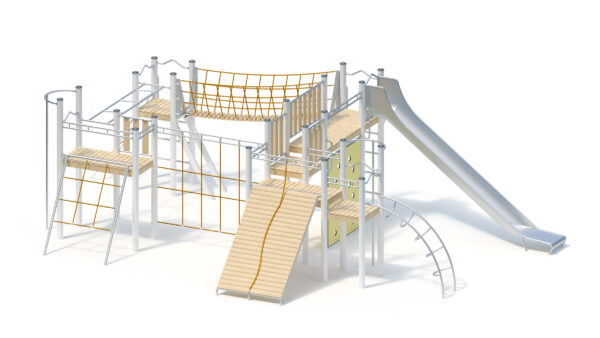

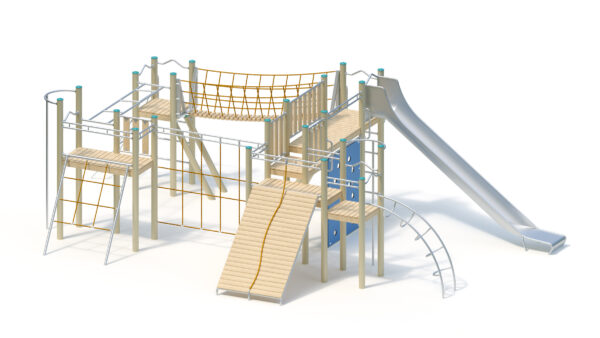

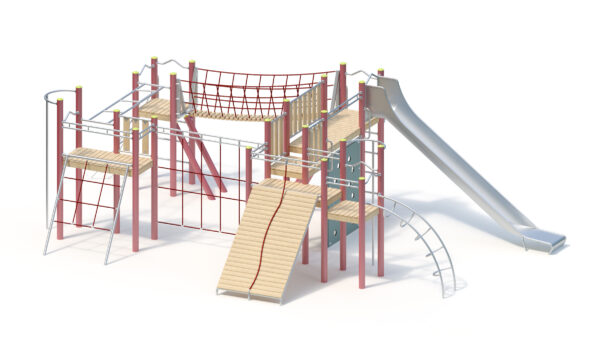

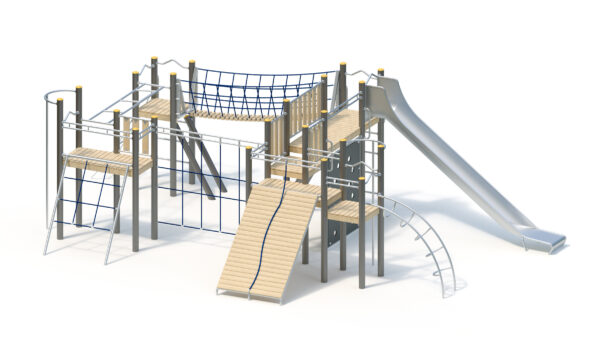

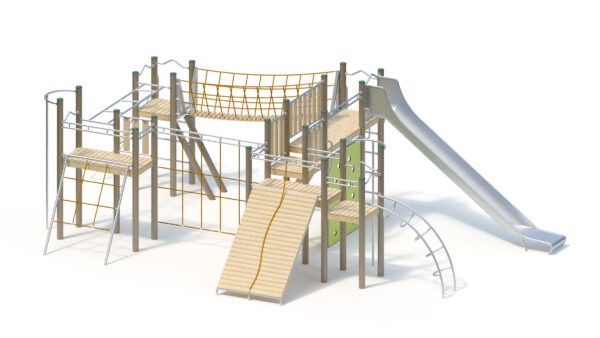

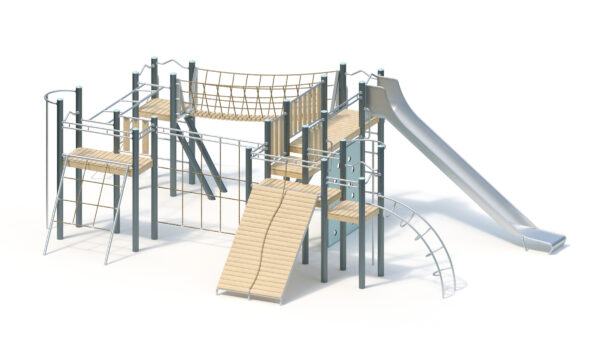

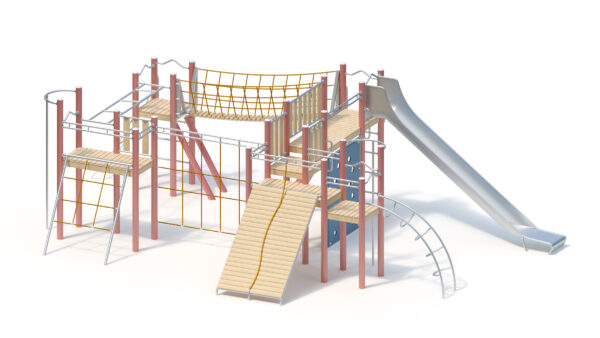

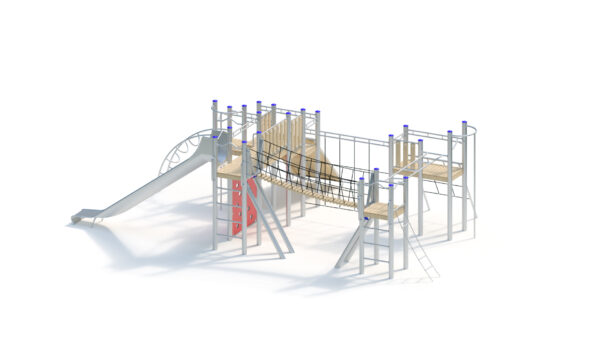

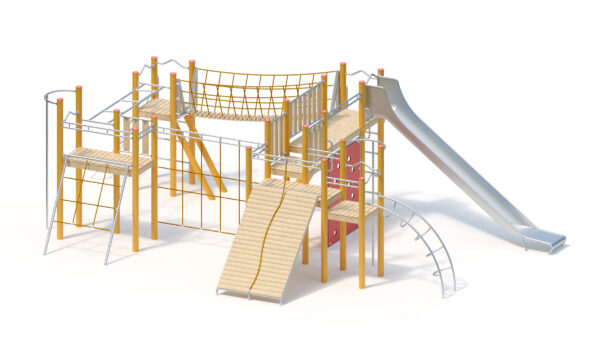

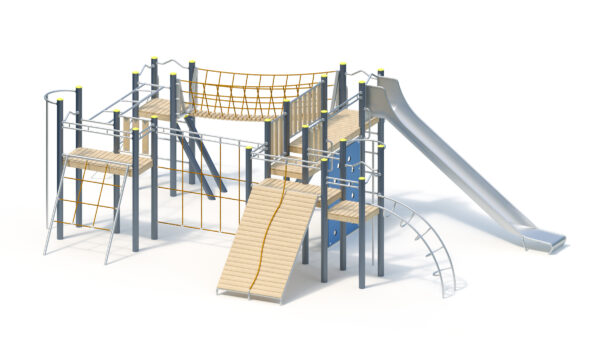

Technische Daten
Gerätehöhe: 2,94 m

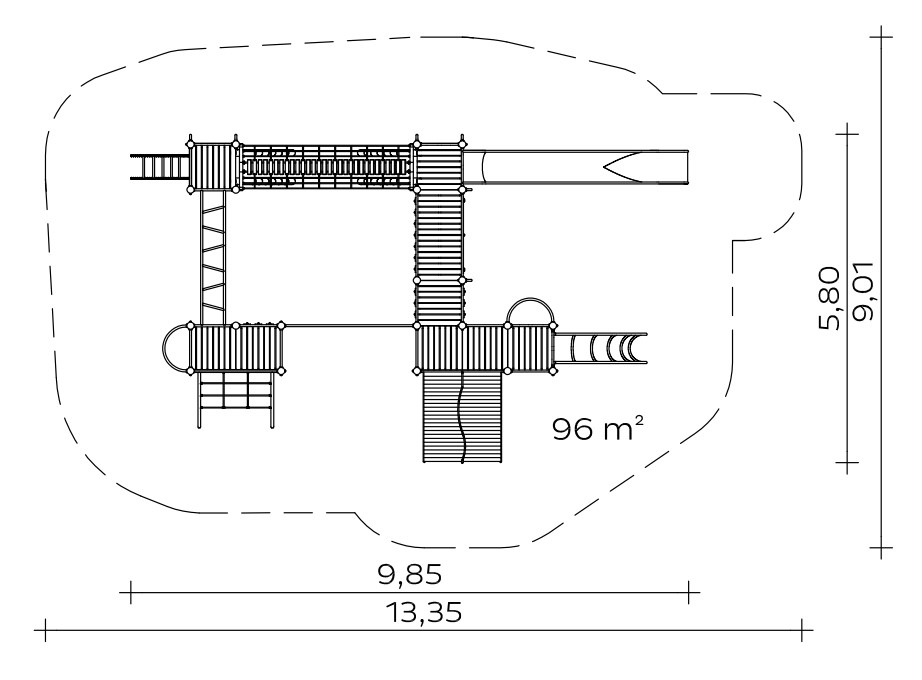

Grundfläche: 5,80 x 9,85 m
Mindestraum: 9,01 x 13,35 m
Freie Fallhöhe: 2,72 m
Aufprallfläche: 96 m²
Podesthöhen: 1,40/1,60/1,80/2,00 m
Rutschenanbauhöhe: 2,00 m
Einsitzhöhe: 2,10 m
Rutschenneigung: 36°
Rutschenbreite: 0,60 m
Rutschblechdicke: 2,5 mm
Gewicht: 170 kg schwerstes Einzelteil
1630 kg gesamt

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit durchgehender Bolzenverschraubung.

Anbauteile
– Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
– Holzbrüstung aus Robinie, 125 x 30 mm, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, Rahmen aus Edelstahlrohr, 12 Kletteröffnungen
– senkrechte Kletterstange aus Edelstahlrohr, Ø 38 mm
– Kletternetz aus Herkules-Seil an Edelstahltraverse
– Enternetz aus Herkules-Seil an Edelstahltraverse
– Klettersprossen aus Edelstahlrohr, Ø 38 mm, verdrehungssicher
– senkrechter Handgriff als Aufstiegshilfe aus Edelstahlrohr, Ø 33,7 x 2 mm
– Kettenleiter mit Edelstahlsprossen
– Bogenleiter aus Edelstahlrohr
– Steilwand aus Robinienholz mit Tandemgeländer aus Edelstahlrohr und fixiertem Herkules-Kletterseil
– Stegbrücke: Netzkonstruktion in V-Form aus Herkules-Seil, Laufsteg aus Holzsprossen mit ca. 40 mm lichtem Sprossenabstand, Befestigung an Stahlrahmenkonstruktion, Brüstungshöhe ca. 0,75 m, Stützpfosten aus Edelstahlrohr Ø 120
– Hangelleiter, 0,80 x 2,40 m waagerecht, aus Edelstahlrohr, 38 x 2,5/33,7 x 2 mm
– Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil

Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.

Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)
22 Stck. 0,40 x 0,40 x 0,40 m
2 Stck. 0,60 x 1,00 x 0,60 m
7 Stck. 0,30 x 0,30 x 0,40 m
1 Stck. 0,40 x 0,75 x 0,40 m
Betonmenge: 2,5 m³

Montagerichtzeit
2 Monteure je 16 Stunden
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 4 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 022680501
