Technische Daten
Geräteraum: 4,00 x 1,75 x 2,93 m
Mindestraum: 8,55 x 5,43 x 2,93 m
Aufprallfläche: 36 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 67 kg schwerstes Einzelteil
205 kg insgesamt

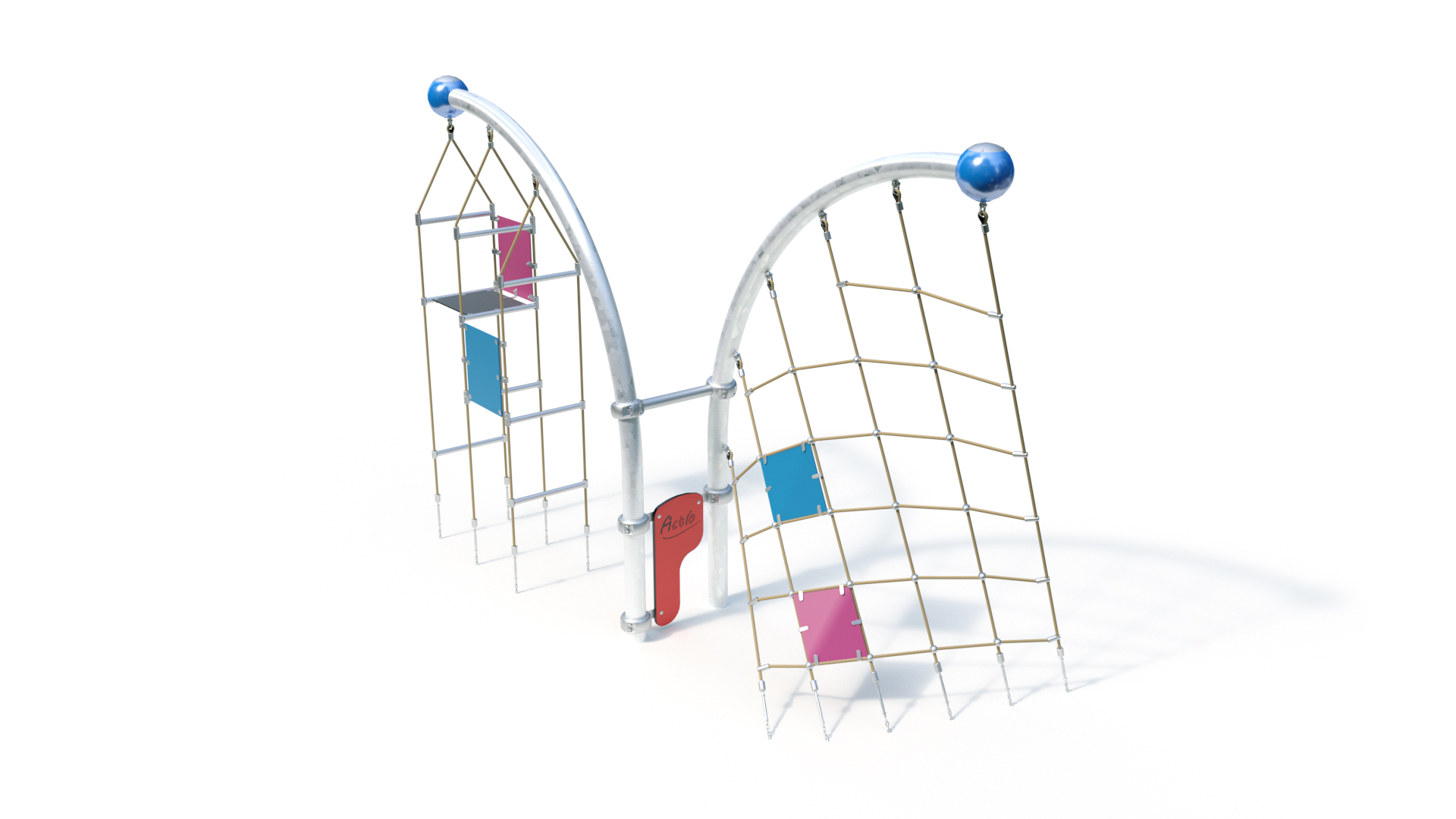

Arc 90° Climbing Cube
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (optional pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl
– Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Arc 90° Twister
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl
– Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Climbing Cube
– Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
– Gummimatten (8 mm), PAK-frei und 4-fach textilbewehrt
– Befestigungslasche für Gummimatte, Klemmrohr (Ø 34 x 8,5 mm) verschweißt mit Blech (30 x 68 mm)
– Quer-Klemmrohr, verschweißte Edelstahlkonstruktion bestehend aus Rohr (Ø 33,7 x 2 mm) verschweißt mit Klemmrohr (Ø 34 x 8,5 mm)
– Bodenbefestigung, Edelstahlketten (Ø 7 mm) verschweißt mit Kettenadapter (Ø 34 x 8,5 mm) am oberen Ende,
unten im Fundament verschraubt
– Anschluss an Arc 90° durch Schäkel, Ø 10 mm

Twister
– Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
– Kreuzverbindungen und T-Verbindungselemente im Seilnetz aus Aluminium
– Gummimatten (8 mm), PAK-frei und 4-fach textilbewehrt
– Befestigung Gummimatte durch U-Bügel (Edelstahl)
– Bodenbefestigung, Edelstahlketten (Ø 7 mm) verschweißt mit Kettenadapter (Ø 34 x 8,5 mm) am oberen Ende,
unten im Fundament verschraubt
– Anschluss an Arc 90° durch Schäkel, Ø 10 mm

Actio Schild
– Actio Schild aus höchst witterungsbeständiger HPL-Schichtstoffplatte mit Kennzeichnung „Actio“, 20 mm, Farbe ähnlich RAL 2002 (rot)
Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Fundamente (bauseits)
1 Stck. 1,20 x 0,70 x 0,50 m
1 Stck. 1,70 x 1,00 x 0,50 m
1 Stck. 2,50 x 0,30 x 0,50 m
Betonmenge: 1,65 m³

Montagerichtzeit
2 Monteure je 3 Std.
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 027287000
