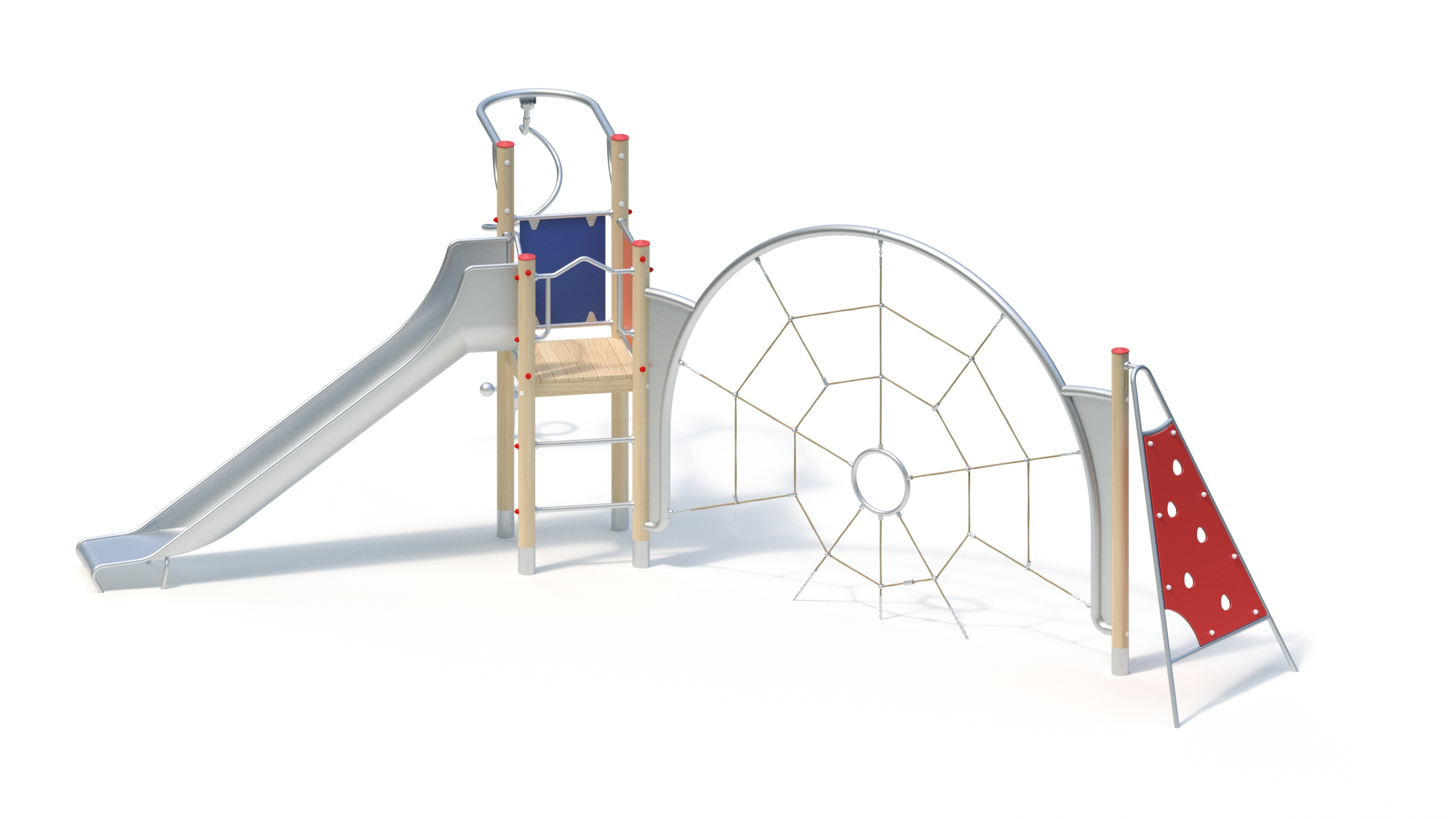

Technische Daten
Gesamthöhe: 2,88 m
Grundfläche: 7,00 x 7,87 m

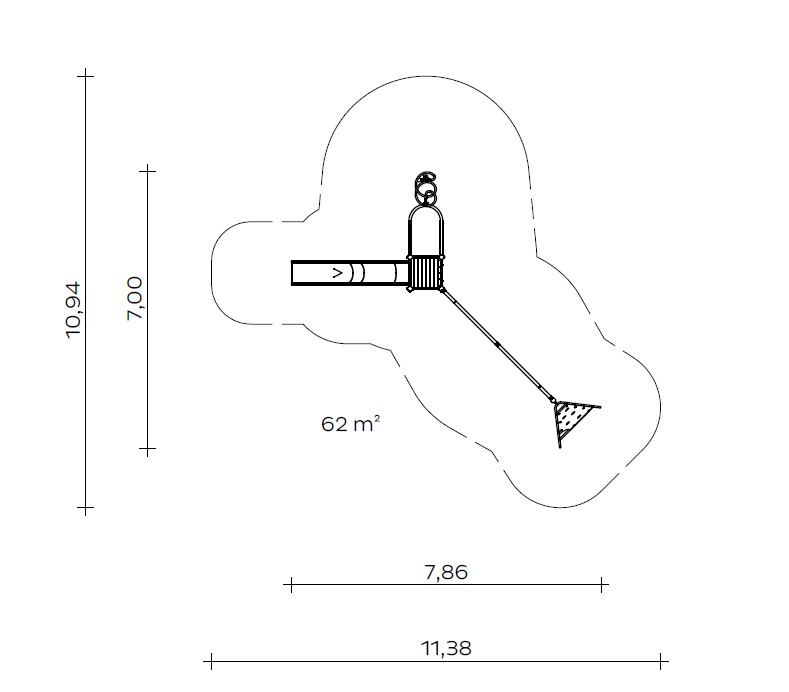

Aufprallfläche: 10,94 x 11,38 m (62 m²)
Podesthöhe: 1,40 m
Rutschenanbauhöhe: 1,40 m
Einsitzhöhe: 1,50 m
Rutschenneigung: 36°
Rutschenbreite: 0,60 m
Rutschblechdicke: 2,5 mm

Standpfosten
Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt.

Podeste
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit durchgehender Bolzenverschraubung.

Anbauteile
– Big Tornado mit Rohrbogen aus Edelstahl, Ø 60,3 x 3 mm, und spiralförmiger Konstruktion aus Edelstahlrohr mit gerändelter Standfläche; Wälzlagerungen eingriffsicher und schmutzgeschützt; Fundamentanker aus feuerverzinktem Stahl
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm, Rahmen aus Edelstahlrohr, 5 Kletteröffnungen
– Klettersprosse aus Edelstahlrohr, Ø 38 mm, verdrehungssicher
– Plattenbrüstung aus farbiger, höchst witterungsbeständiger HPL-Schichtstoffplatte, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
– Zugangsgeländer, abrollverhindernd, verschweißte Konstruktion aus Edelstahlrohr, Ø 33,7 x 2 mm, bestehend aus horizontalem Geländerrohr mit gebogenen, senkrecht angeordneten Halterohren
– Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil
– Spider Net mit Rohrbogenelement 90° aus Edelstahl, Ø 76,1 x 3,6 mm, 2-teilig zu 180° Rohrbogen verschraubt, Kettenanbindung Ø 34 x 37 mm aus Edelstahl, Bogenverbindung Ø 76,1 x 64 mm aus Edelstahl;
Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage, Kreuzverbindungen und T- Verbindungselemente im Seilnetz aus Aluminium, Rohrring aus Edelstahl (Ø 450 x Ø 38 x 2 mm) verschweißt mit 6 x Seilanschluss (Ø 48,3 mm)

Rutschen-Hinweis
Bitte berücksichtigen Sie bei Ihrer Planung, dass Edelstahl-Rutschen aufgrund einer möglichen Aufheizung der Rutschfläche entsprechend ausgerichtet werden sollten: auf der nördlichen Hemisphäre nach Nord-Ost, auf der südlichen Hemisphäre nach Süd-Ost. Alternativ sollten sie im Halbschatten von Bäumen platziert werden.

Allgemeiner Hinweis
Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind durch Abdeckkappen gegen unbefugtes Lösen gesichert.

Fundamente
5 Stk. 0,40 x 0,40 x 0,40 m
2 Stk. 0,30 x 0,30 x 0,40 m
1 Stk. 0,60 x 0,60 x 0,50 m
1 Stk 0,40 x 1,25 x 0,40 m

Montagerichtzeit
2 Monteure je 5 Stunden, zzgl. Hebezeug
(ohne Fundamenterstellung)

Freie Fallhöhe
2,84 m

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

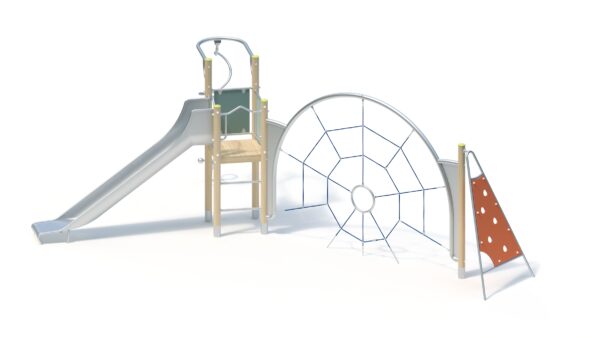

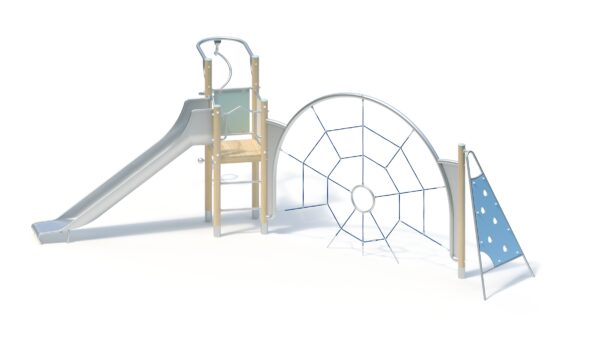

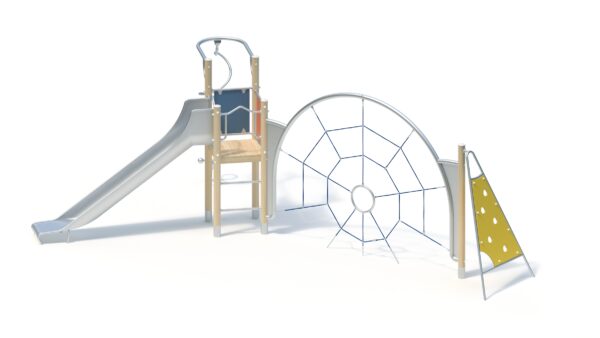

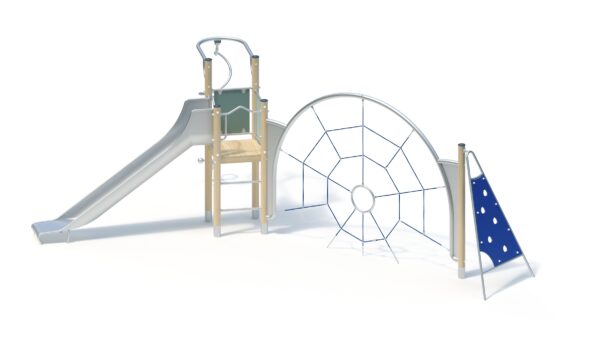

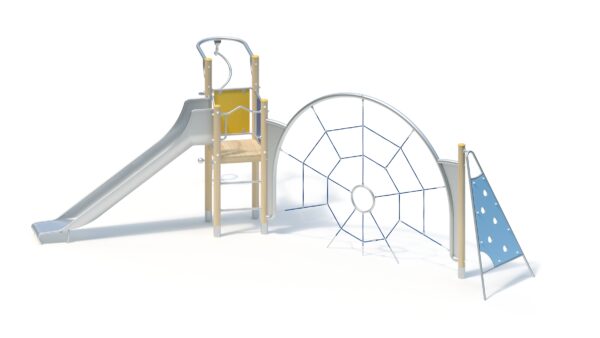

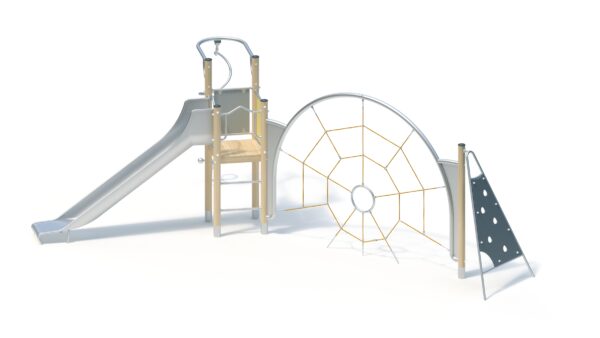

Jedes unserer Geräte wird nach höchsten Qualitätsstandards sowie der jeweils aktuell gültigen EN 1176 gefertigt.Dieses Modell dient als inspirierender Vorschlag und kann auf Wunsch mit Pfosten aus laminiertem Robinienholz oder Edelstahl ausgeführt werden. Die Farbgestaltung ist flexibel und individuell an Ihre Wünsche anpassbar.

Artikelnummer: L721756029
