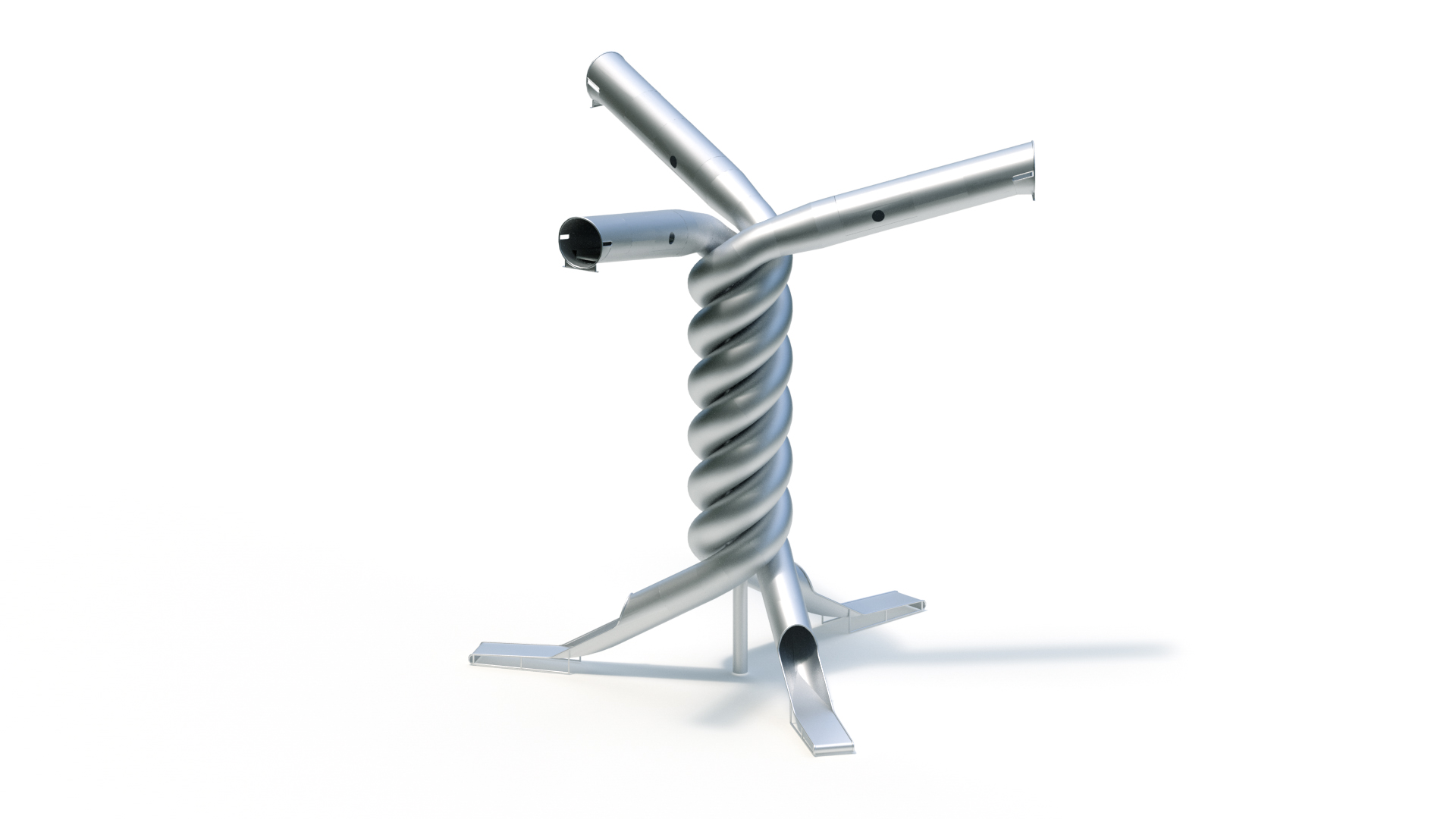

Rollenbahn-Tunnelrutschenkombination
Die wichtigsten Informationen
| Altersgruppe ? | 4+ |
|---|---|
| Einsatzgebiete ? | öffentliche Spielplätze |
| Benutzeranzahl ? | 11 Personen |
| Aktivitäten ? | Bewegungsaktivität, Rutschen |
Technische Daten

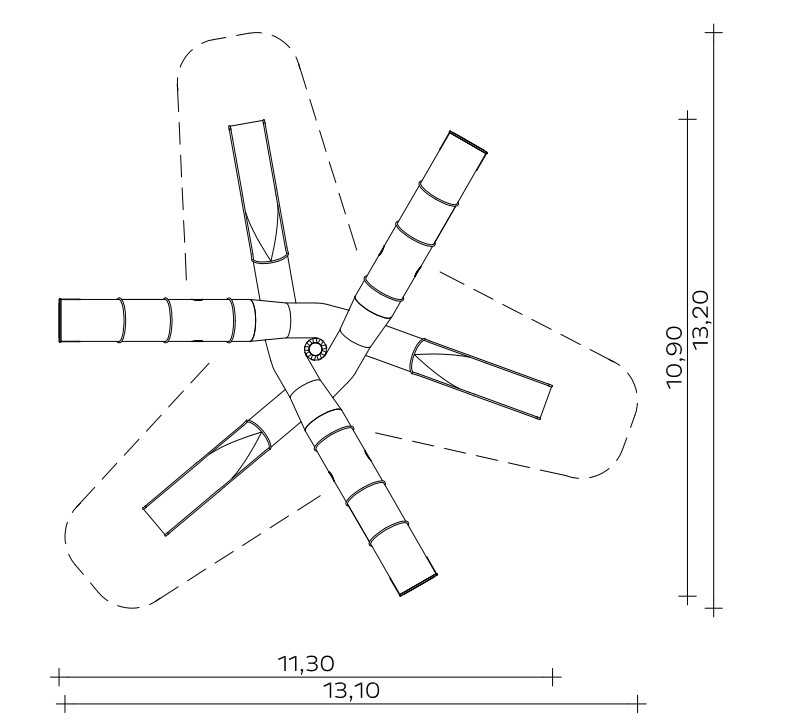

| Gerätelänge ? | 11,30 m |
|---|---|
| Gerätebreite ? | 10,90 m |
| Gerätehöhe ? | 11,40 m |
| Freie Fallhöhe ? | 0,71 m |
| Podesthöhen | - |
| Gesamtgewicht ? | 6230,00 kg |
| Schwerstes Einzelteil ? | 3780,00 kg |
| Mindestraumlänge ? | 13,20 m |
| Mindestraumbreite ? | 13,10 m |
| Mindestraumhöhe ? | 0,00 m |
Montage & Fundamente
| Montagezeit ? | 10,0 h |
|---|---|
| Monteuranzahl ? | 4 Personen |
| Hebezeug erforderlich | Ja |
| Fundamente | 100x040x040 |
Produkt-Downloads
Produktbeschreibung
Technische Daten
Flanschmontage
Anbauhöhe: 10,25 m
Einsitzhöhe: 10,42 m
Rollenbahnneigung: 15°
Rollenbahndurchmesser: 0,96 m
Rutschenneigung: 30°/38°
Tunneldurchmessser: 0,80 m
Blechdicke: 2,5 mm
Rollenbahn-Segmente aus Edelstahl
Einsitzteil mit beidseitigen Grifföffnungen,
innenliegende Bahnführung, wälzgelagerte
Edelstahlrollen, Lichtöffnungen aus
bruchsicherem Polycarbonat
Rollendurchmesser: 50 mm
Mittelpylon:
Stahlrohr Ø 298,5 x 7,1 mm, feuerverzinkt/
Mantelblech Edelstahlrohr Ø 313 x 2,5 mm
Rutschensegmente aus Edelstahl, durch
Röhrenform besonders geräuscharm,
siebenteilige Rollenbahn/Rutsche, incl.
Verbindungsflanschen für Montage vor Ort.
Bestehend jeweils aus:
– 17100 K&K Rollenbahn-Einsitz
– 17120 K&K Rollenbahn-Gerade
– 17110 K&K Rollenbahn-Gerade, 3 Stck.
– 17150 K&K Rollenbahn-Adapter
– 16155 K&K Tunnelrutschen-Schraube 38°, rechtsdrehend
– 16148 K&K Tunnelrutschen-Welle 38/30°
– 16110 K&K Tunnelrutschen-Gerade 30°
– 16180 K&K Tunnelrutschen-Auslauf 30°
Betonmenge: 2,27 m³
Artikelnummer: 941000804
