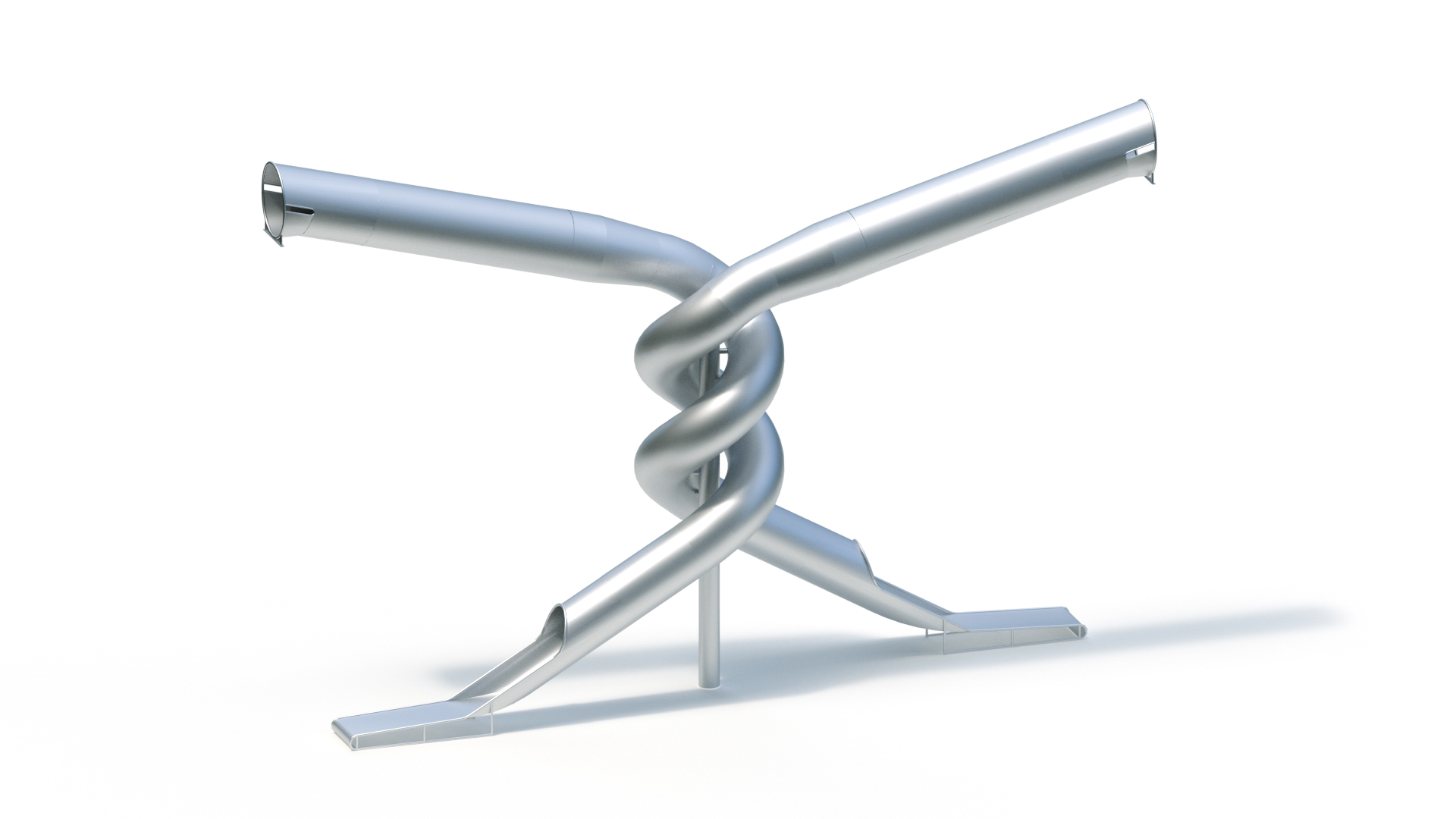

Rollenbahn-Tunnelrutschenkombination
Die wichtigsten Informationen
| Altersgruppe ? | 4+ |
|---|---|
| Einsatzgebiete ? | öffentliche Spielplätze |
| Benutzeranzahl ? | 7 Personen |
| Aktivitäten ? | Bewegungsaktivität, Rutschen |
Technische Daten

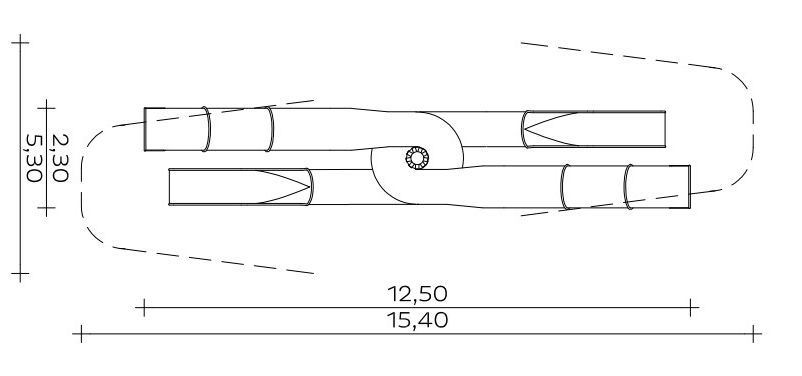

| Mindestraumlänge ? | 15,40 m |
|---|---|
| Mindestraumbreite ? | 5,30 m |
| Mindestraumhöhe ? | 0,00 m |
| Gerätelänge ? | 12,50 m |
| Gerätebreite ? | 2,30 m |
| Gerätehöhe ? | 8,25 m |
| Freie Fallhöhe ? | 0,71 m |
| Podesthöhen | - |
| Gesamtgewicht ? | 3335,00 kg |
| Schwerstes Einzelteil ? | 1900,00 kg |
Montage & Fundamente
| Montagezeit ? | 8,0 h |
|---|---|
| Monteuranzahl ? | 3 Personen |
| Hebezeug erforderlich | Ja |
| Fundamente | Anzahl: 1x (0.8m x 0.8m x 1m) Anzahl: 6x (1m x 0.4m x 0.4m) |
Produkt-Downloads
Produktbeschreibung
Technische Daten
Flanschmontage
Anbauhöhe: 7,11 m
Einsitzhöhe: 7,28 m
Rollenbahnneigung: 15°
Rollenbahndurchmesser: 0,96 m
Rutschenneigung: 30°/38°
Tunneldurchmessser: 0,80 m
Blechdicke: 2,5 mm
Rollenbahn-Segmente aus Edelstahl
Einsitzteil mit beidseitigen Grifföffnungen, innenliegende Bahnführung, wälzgelagerte Edelstahlrollen, Rollendurchmesser: 50 mm
Mittelpylon: Edelstahlrohr Ø 298,5 x 7,1 mm
Rutschensegmente aus Edelstahl, durch Röhrenform besonders geräuscharm,
fünfteilige Rollenbahn/Rutsche, inkl.Verbindungsflanschen für Montage vor Ort.
Bestehend jeweils aus:
– 17100 K&K Rollenbahn-Einsitz
– 17110 K&K Rollenbahn-Gerade
– 16155 K&K Tunnelrutschen-Schraube 38°, rechtsdrehend
– 16148 K&K Tunnelrutschen-Welle 38/30°
– 16110 K&K Tunnelrutschen-Gerade 30°
– 16180 K&K Tunnelrutschen-Auslauf 30°
Fundamente (bauseits)
1 Stck. 0,80 x 0,80 x 1,00 m
6 Stck. 1,00 x 0,40 x 0,40 m
Betonmenge: 1,60 m³
Artikelnummer: 941000454
