Technische Daten

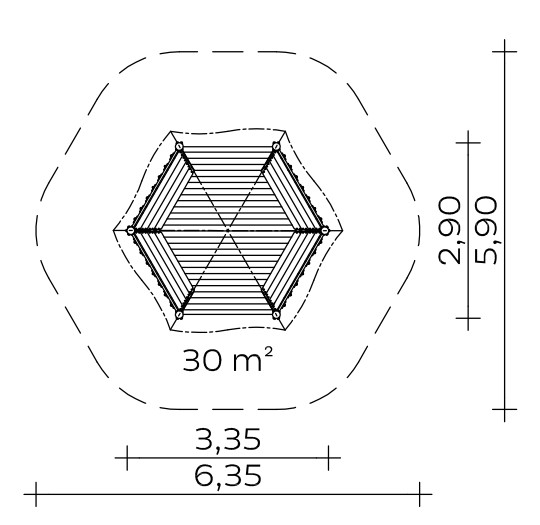

Grundfläche: 2,90 x 3,35 m
Mindestraum: 5,90 x 6,35 m (30 m²)
Gesamthöhe: 3,95 m
Sitzhöhe: 0,45 m
Podesthöhe: 0,20 m
Gewicht: 230 kg schwerstes Einzelteil
775 kg insgesamt

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 mm mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Anbauteile
– Holzbrüstung aus Robinie, 125 x 30 mm, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
– Zeltdach, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm, Kantenabdeckung aus Edelstahl
– Bankleiste Robinie 45 x 100 mm, gehobelt, gefast und frei von Faulästen. Unterkonstruktion aus Edelstahl

Metallbauteile: Edelstahl.
Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung.

Fundamente (bauseits)
6 Stck. 0,40 x 0,40 x 0,40 m
Betonmenge: 0,38 m³

Montagerichtzeit
2 Monteure je 7 Stunden + Hebezeug
(ohne Fundamenterstellung)

Freie Fallhöhe
0,65 m

Geeignet für
Alle Altersgruppen,
öffentliche Spielplätze etc.

Artikelnummer: 063160502
