Technische Daten
Gesamthöhe: 2,65 m

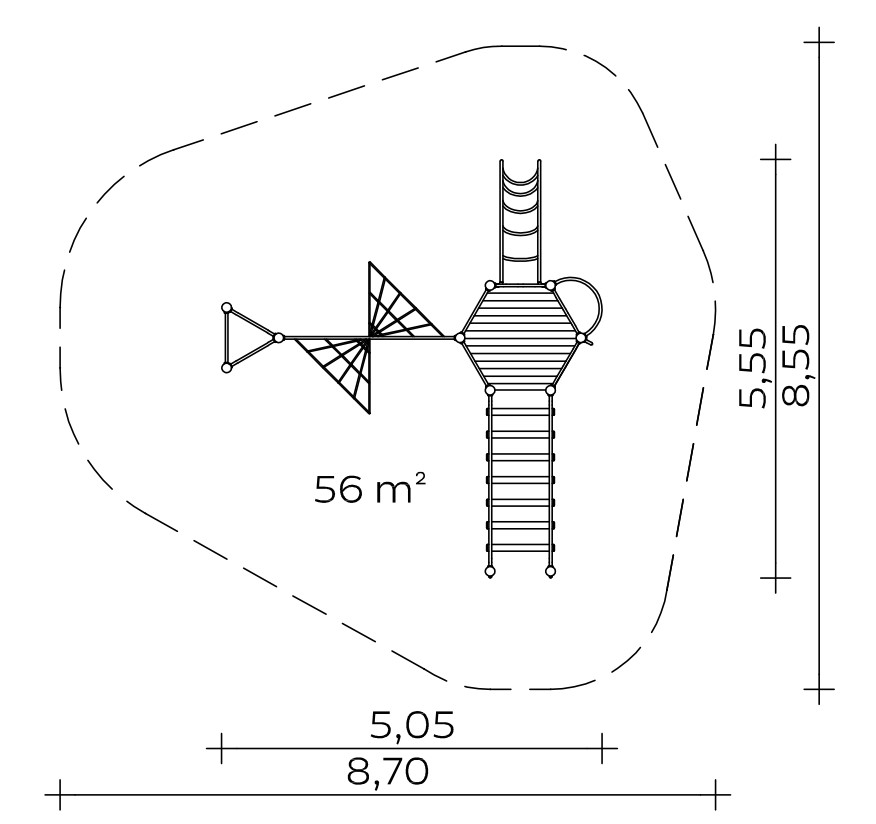

Grundfläche: 5,05 x 5,55 m
Mindestraum: 8,70 x 8,55 m (56 m²)
Podesthöhe: 1,40 m
Gewicht: 65 kg schwerstes Einzelteil
480 kg gesamt

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 x 3 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit durchgehender Bolzenverschraubung.

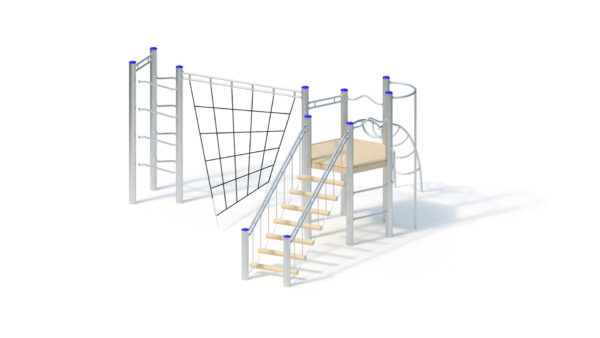

Anbauteile
– Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
– Klettersprossen aus Edelstahlrohr, Ø 33,7 x 2 mm bzw. Ø 38 x 2,5 mm
– senkrechter Handgriff als Aufstiegshilfe aus Edelstahlrohr, Ø 33,7 x 2 mm
– Wackelstiege an Tandemtraverse, Laufhölzer aus Robinie Ø 100 mm, feingliedrige Geländerketten aus Edelstahl
– senkrechte Kletterstange aus Edelstahlrohr, Ø 38 x 2 mm
– Kletternetz aus Herkules-Seil an Edelstahltraverse, in sich um 90° verdreht
– Bogenleiter aus Edelstahlrohr Ø 38 x 2 mm

Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)
11 Stck. 0,40 x 0,40 x 0,40 m
3 Stck. 0,30 x 0,30 x 0,40 m
Betonmenge: 0,81 m³

Montagerichtzeit
2 Monteure je 7 Stunden
(ohne Fundamenterstellung)

Freie Fallhöhe
2,50 m

Geeignet für
Kinder ab 5 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 055470501
