Technische Daten

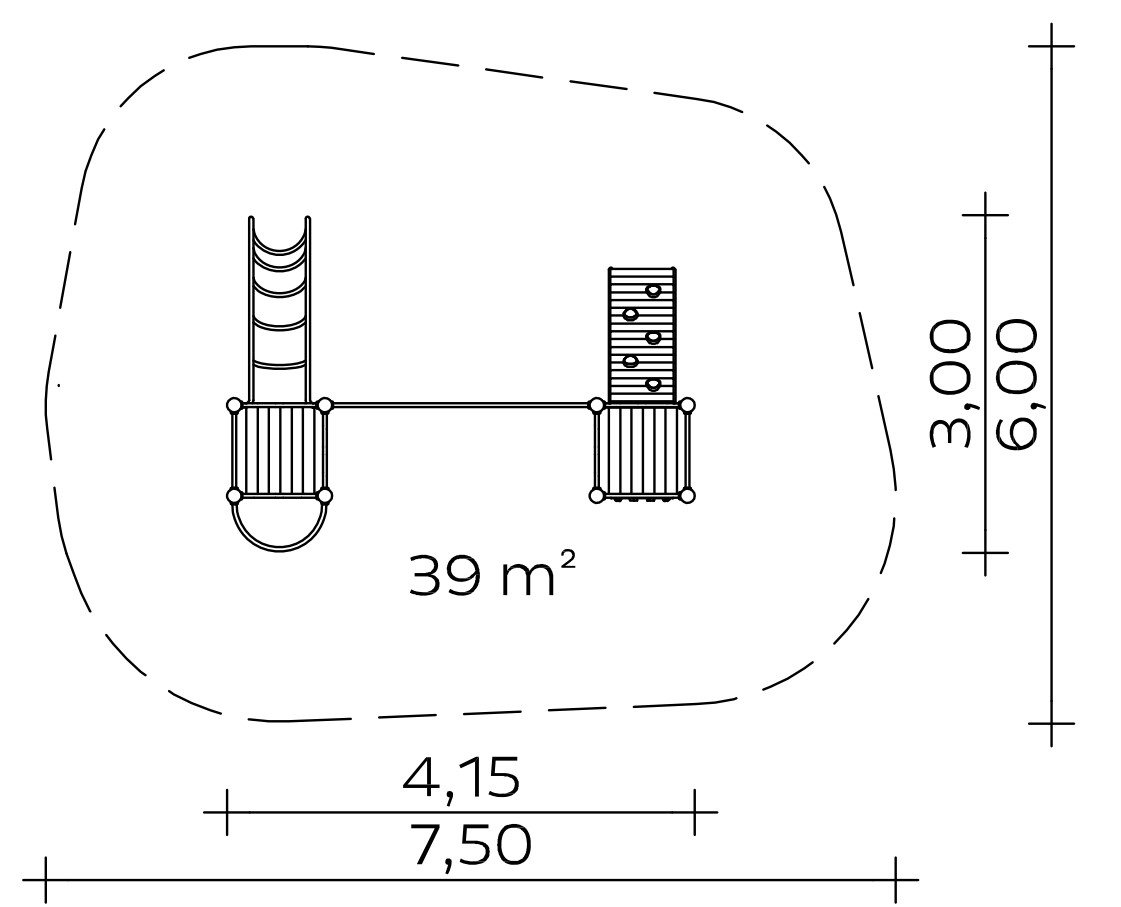

Grundfläche: 3,00 x 4,15 m
Mindestraum: 6,00 x 7,45 m (39 m²)
Gesamthöhe: 2,65 m
Podesthöhen: 1,20/1,40 m
Gewicht: 60 kg schwerstes Einzelteil
460 kg insgesamt

Standpfosten
Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt.
Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene.

Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Anbauteile
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
– Tandemgeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– senkrechte Kletterstange aus Edelstahlrohr, Ø 38 x 2 mm
– Bogenleiter aus Edelstahlrohr, Ø 33,7 x 2 mm
– Kletternetz aus Herkules-Seil an Edelstahltraverse
– Kraxelwand aus Robinienholz mit aufgesetzten Kletterelementen aus HPL-Schichtstoffplatte
– Kletterwand aus höchst witterungsbeständiger farbiger HPL-Schichtstoffplatte, 20 mm, Rahmen aus Edelstahlrohr, mit einseitig aufgesetzten Freeclimbing-Elementen

Metallbauteile: Edelstahl.
Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind durch Abdeckkappen gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)
8 Stck. 0,40 x 0,40 x 0,40 m
5 Stck. 0,30 x 0,30 x 0,40 m
Betonmenge: 0,69 m³

Montagerichtzeit
2 Monteure je 6 Stunden
(ohne Fundamenterstellung)

Freie Fallhöhe
2,20 m

Geeignet für
Kinder ab 5 Jahren,
öffentliche Spielplätze etc.,
sportliche Aktivitäten

Artikelnummer: 055420700
