Das 3D-Modell dient der räumlichen Ansicht. Die Farben entsprechen nicht der gewählten Variante.
Korbschaukel KAROLAM® (2,50)
Variante wählen:
Die wichtigsten Informationen
| Altersgruppe ? | 3+ |
|---|---|
| Einsatzgebiete ? | öffentliche Spielplätze |
| Benutzeranzahl ? | 6 Personen |
| Aktivitäten ? | Schaukeln |
Technische Daten
| Mindestraumlänge ? | 7,55 m |
|---|---|
| Mindestraumbreite ? | 3,65 m |
| Mindestraumhöhe ? | 2,82 m |
| Gerätelänge ? | 1,82 m |
| Gerätebreite ? | 3,65 m |
| Gerätehöhe ? | 2,82 m |
| Freie Fallhöhe ? | 1,62 m |
| Podesthöhen | - |
| Gesamtgewicht ? | 220,00 kg |
| Schwerstes Einzelteil ? | 40,00 kg |
Montage & Fundamente
| Montagezeit ? | 2,0 h |
|---|---|
| Monteuranzahl ? | 2 Personen |
| Hebezeug erforderlich | - |
| Fundamente | Anzahl: 4x (0.85m x 0.85m x 0.4m) |
Produkt-Downloads
Produktbeschreibung
Technische Daten

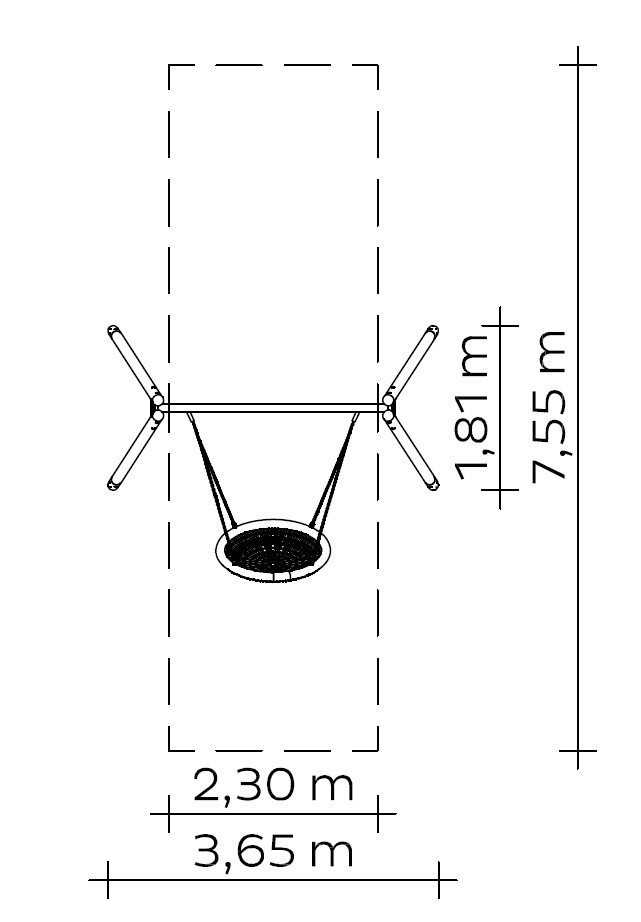

Grundfläche: 1,81 x 3,65 m
Mindestraum: 7,55 x 3,65 m (28 m²)
Aufprallfläche: 7,55 x 2,30 m (18 m²)
Schaukelhöhe: 2,50 m
Gewicht: 40 kg schwerstes Einzelteil
190 kg insgesamt
– Schaukelstützen aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt.
Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene
– Schaukelträger aus Edelstahlrohr Ø 88,9 mm, Wandstärke 3,2 mm; Anbindung an Schaukelstützen über Anschlussplatten
– zweiteilige Schaukelachse aus Edelstahl mit Wälzlagern inklusive zweiter Vorrichtung zum Sichern des Schaukelsitzes, um bei Versagen der Hauptbefestigung ein Herunterfallen zu verhindern. Speziell konstruierte Dreh- und Kreuzgelenke, ausgelegt für die hohen dynamischen Anforderungen dieser Korbschaukel
– Kettenaufnahme mit gleitgelagertem Ausgleichsquergelenk
– trapezförmige Kettenabhängung bestehend aus Edelstahlketten Ø 7 mm, mit integrierten, kugelgelagerten Drehwirbeln, um ein Verknoten der Ketten zu verhindern
– an Schaukelachsen und am Schaukelkorb: Kettenbefestigung mit Klemmadapter aus Edelstahl
– Schaukelkorb, Wandstärke 2 mm; Korb aus Kunststoffgliedern blau-schwarz, verbunden mit Stahlseil. Die TÜV-geprüfte, maximale Beschleunigung beträgt 50g. Der Grenzwert liegt lt. DIN EN 1176-2 bei 120g. Der Flächenpressung beträgt nach TÜV Prüfung 79,6 N/cm², der Grenzwert liegt bei 90N/cm².
Max. Belastung: 400 kg
(entspricht etwa 7 Kindern bis zu 14 Jahren)
Fundamente (bauseits)
4 Stck. 0,85 x 0,85 x 0,40 m
Betonmenge: 1,2 m³
Montagerichtzeit
2 Monteure je 2 Stunden
(ohne Fundamenterstellung)
Freie Fallhöhe
1,59 m
Geeignet für
Kinder ab 3 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten
Artikelnummer: 040245000
Dieses Kaiser & Kühne-Produkt ermöglicht:
