Das 3D-Modell dient der räumlichen Ansicht. Die Farben entsprechen nicht der gewählten Variante.

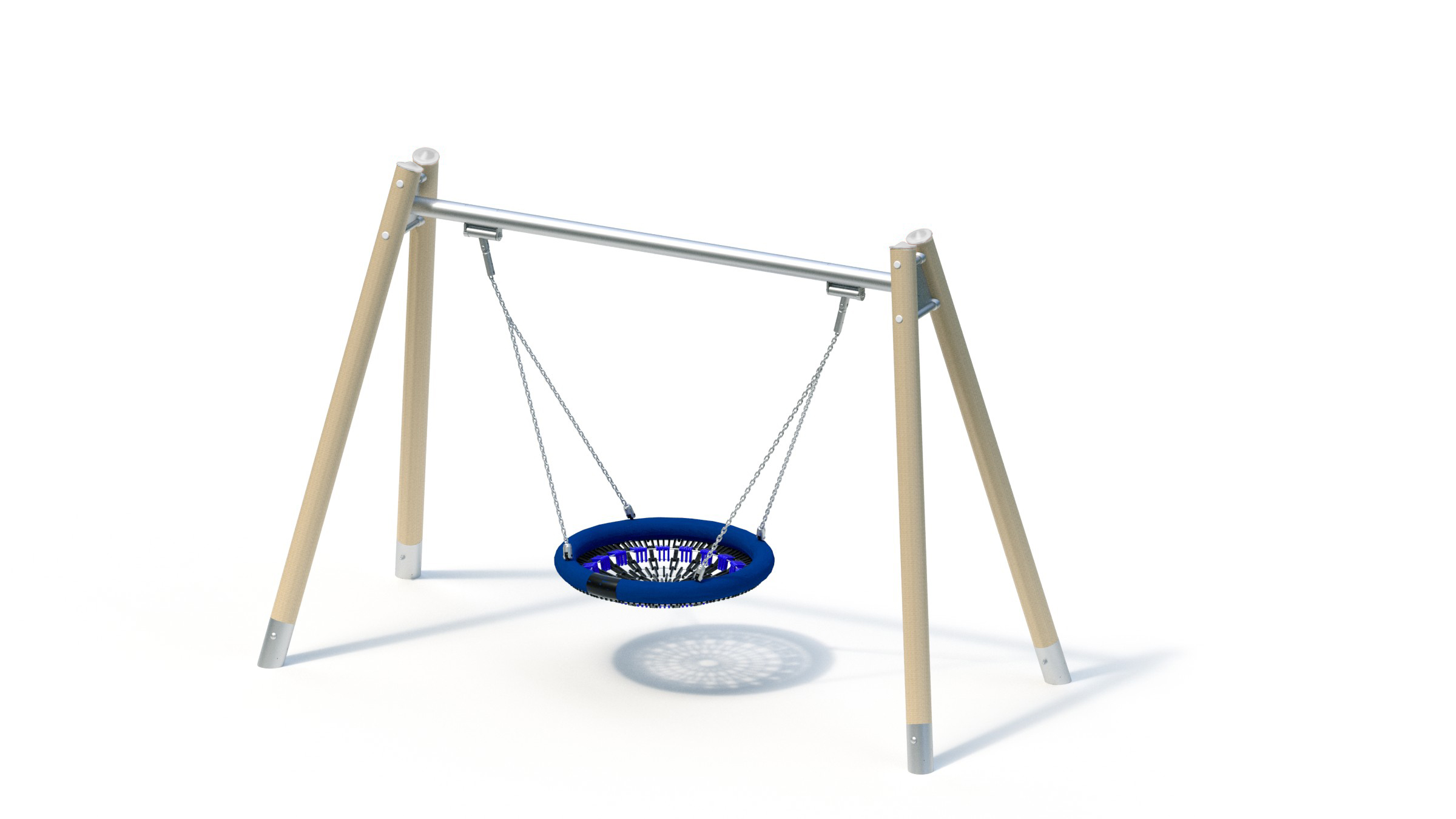

Korbschaukel KAROLAM® (2,00)

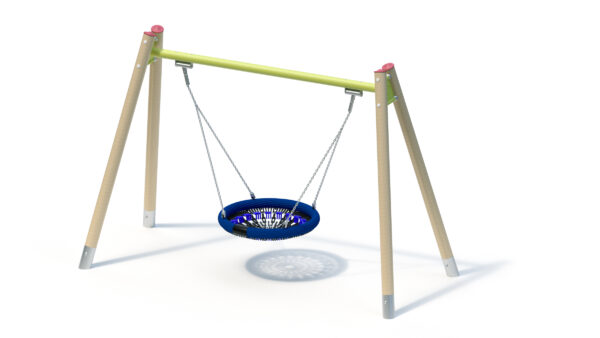

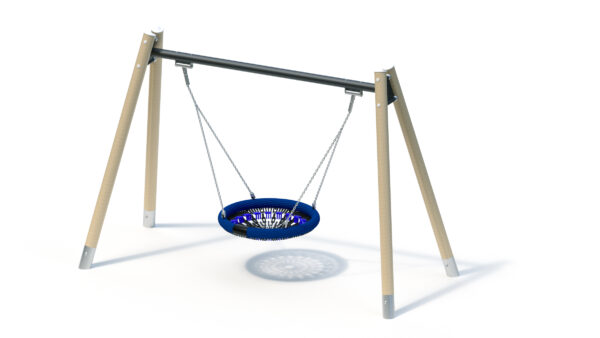

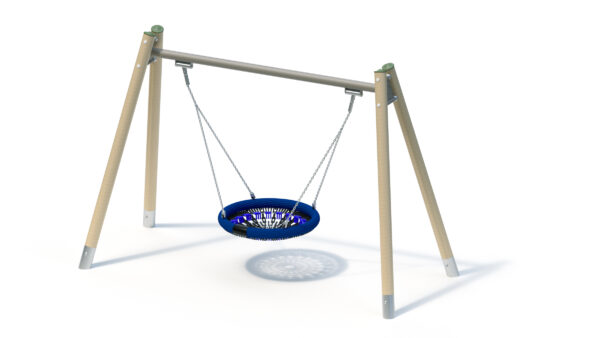

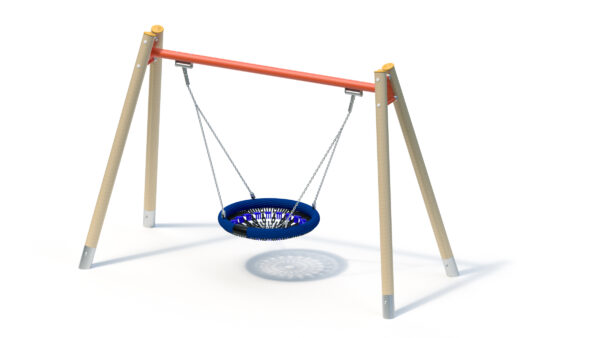

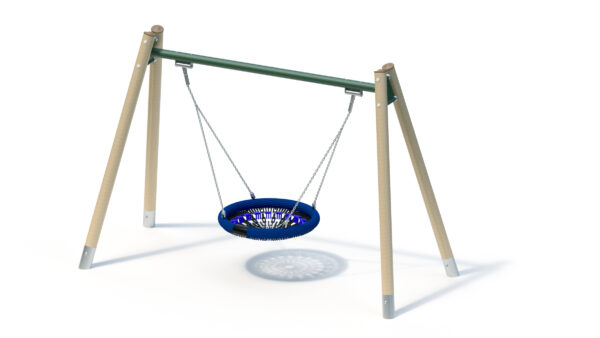

Variante wählen:
Die wichtigsten Informationen
| Altersgruppe ? | 3+ |
|---|---|
| Einsatzgebiete ? | öffentliche Spielplätze |
| Benutzeranzahl ? | 6 Personen |
| Aktivitäten ? | Schaukeln |
Technische Daten
| Gerätelänge ? | 1,54 m |
|---|---|
| Gerätebreite ? | 3,47 m |
| Gerätehöhe ? | 2,33 m |
| Freie Fallhöhe ? | 1,30 m |
| Podesthöhen | - |
| Gesamtgewicht ? | 190,00 kg |
| Schwerstes Einzelteil ? | 40,00 kg |
| Mindestraumlänge ? | 6,94 m |
| Mindestraumbreite ? | 3,47 m |
| Mindestraumhöhe ? | 2,33 m |
Montage & Fundamente
| Montagezeit ? | 2,0 h |
|---|---|
| Monteuranzahl ? | 2 Personen |
| Hebezeug erforderlich | - |
| Fundamente | 080x080x040 |
Produkt-Downloads
Produktbeschreibung
Technische Daten
Grundfläche: 3,47 x 1,54 m
Mindestraum: 3,47 x 6,94 m (25 m²)
Aufprallfläche: 2,30 x 6,94 m (16 m²)
Schaukelhöhe: 2,00 m
Gewicht: 40 kg schwerstes Einzelteil
190 kg insgesamt
– Schaukelstützen aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt, Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene
– Schaukelträger aus Edelstahlrohr Ø 88,9 mm, Wandstärke 3,2 mm; Anbindung an Schaukelstützen über Anschlussplatten
– zweiteilige Schaukelachse aus Edelstahl mit Wälzlagern inklusive zweiter Vorrichtung zum Sichern des Schaukelsitzes, um bei Versagen der Hauptbefestigung ein Herunterfallen zu verhindern. Speziell konstruierte Dreh- und Kreuzgelenke, ausgelegt für die hohen dynamischen Anforderungen dieser Korbschaukel
– Kettenaufnahme mit gleitgelagertem Ausgleichsquergelenk
– trapezförmige Kettenabhängung bestehend aus Edelstahlketten Ø 7 mm, mit integrierten, kugelgelagerten Drehwirbeln, um ein Verknoten der Ketten zu verhindern
– an Schaukelachsen und am Schaukelkorb: Kettenbefestigung mit Klemmadapter aus Edelstahl
– Schaukelkorb mit Rundum-Dämpfung aus PUR Schaum und PE-Seilummantelung blau Ø 20 mm; Korbring Ø 0,95 m aus Edelstahlrohr Ø 38 mm, Wandstärke 2 mm; Korb aus Kunststoffgliedern blau-schwarz, verbunden mit Stahlseil. Die TÜV-geprüfte, maximale Beschleunigung beträgt 50g. Der Grenzwert liegt lt. DIN EN 1176-2 bei 120g. Der Flächenpressung beträgt nach TÜV Prüfung 79,6 N/cm², der Grenzwert liegt bei 90N/cm²
max. Belastung: 300 kg
entspricht etwa 5 Kindern bis 14 Jahre
Fundamente (bauseits)
4 Stck. 0,80 x 0,80 x 0,40 m
Betonmenge: 1,1 m³
Montagerichtzeit
2 Monteure je 2 Stunden
(ohne Fundamenterstellung)
Freie Fallhöhe
1,30 m
Geeignet für
Kinder ab 3 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten
Artikelnummer: 040235000
