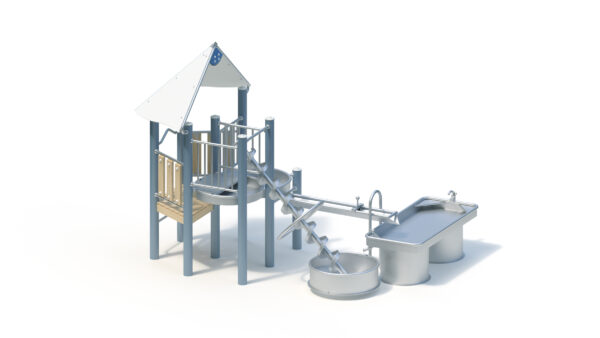

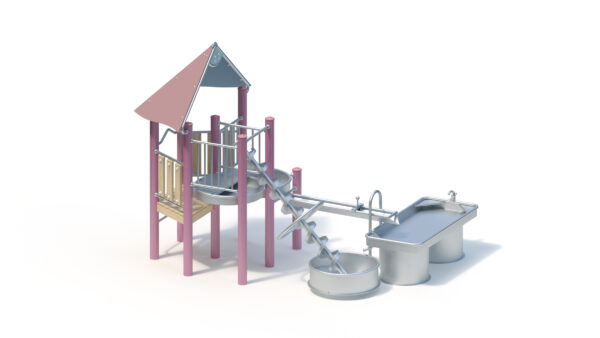

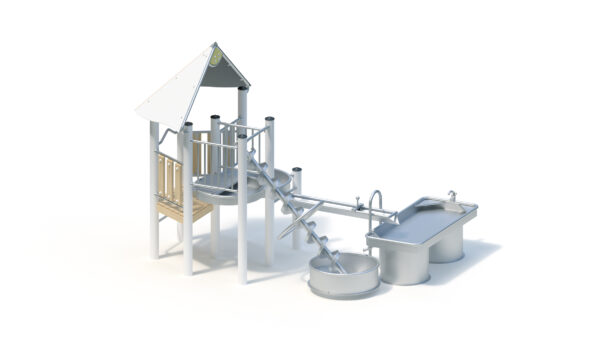

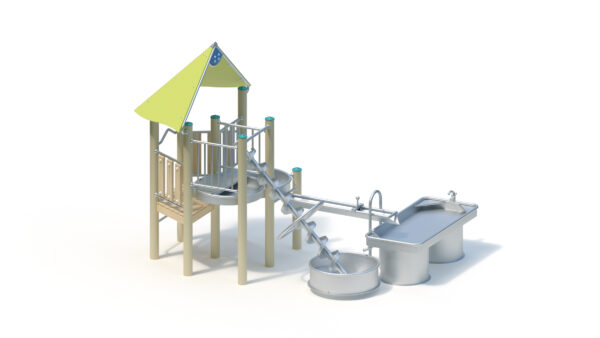

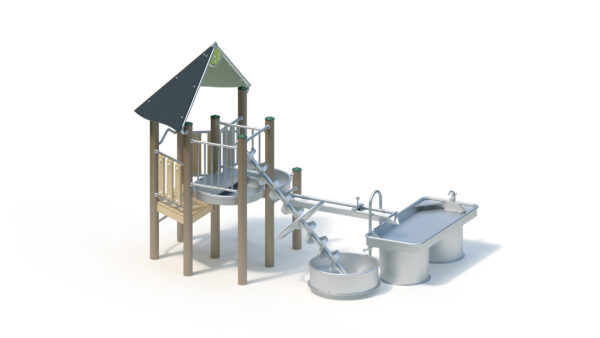

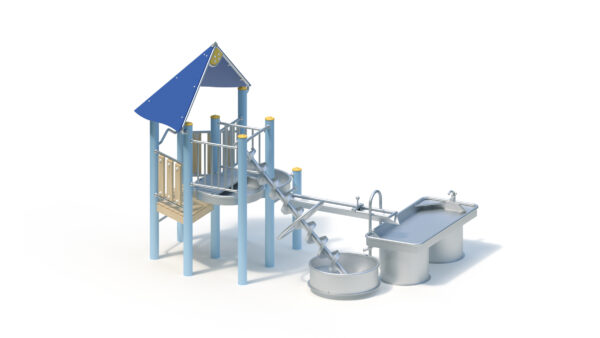

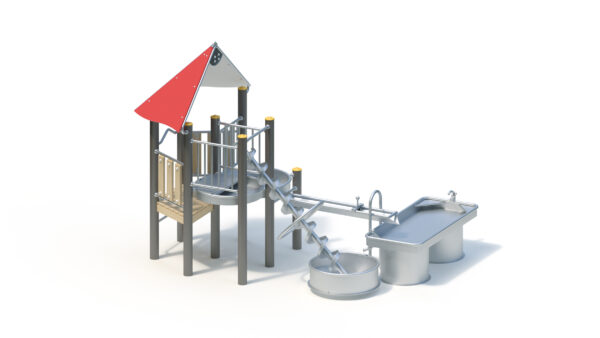

Technische Daten

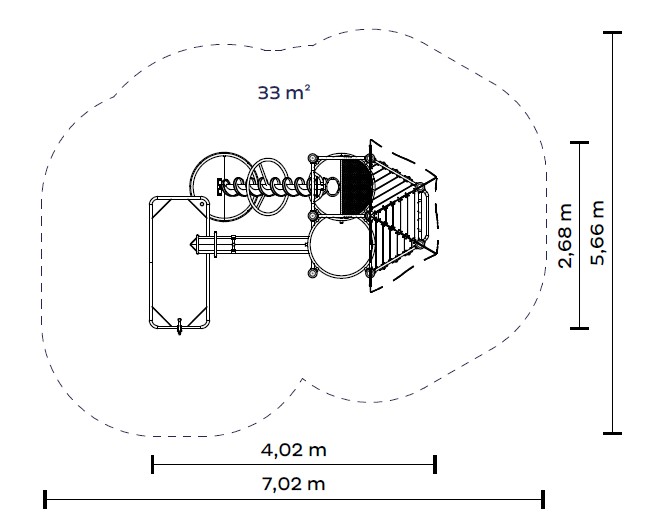

Grundfläche: 2,68 x 4,02 m
Mindestraum: 5,66 x 7,02 m (33 m²)
Gesamthöhe: 3,00 m
Podesthöhe: 0,80/1,20 m
Gewicht:105 kg schwerstes Einzelteil
560 kg insgesamt

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 x 3 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.

Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Anbauteile
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
– Klettersprosse (gekröpft) aus Edelstahlrohr, Ø 33,7 x 2 mm
– halbes Zeltdach, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte (blau), 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm
– Holzbrüstung aus Robinie, 125 x 30 mm, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
– Gitterbrüstung aus Edelstahlrohr, Ø 33,7 x 2 / 25 x 2 mm, einteilige Schweißkonstruktion

Förderbecken solitär
Verschweißte Edelstahlkonstruktion mit Aufnahmevorrichtung für das Fußlager der Wasserspirale, mit Ablaufbohrung. Blechdicke 2 mm / Rohr Ø 33,7 mm.
Passendes Ringfundament (015168) zur Verankerung am Flanschring und Formsteine (015169) zum Aufmauern und Ausgleichen von Höhenunterschieden bzw. zur sicheren Gründung in losen Fallschutz (Sand, Feinkies etc.) können gegen Mehrpreis mitgeliefert werden.

Auffangbecken modular
Verschweißte Edelstahlkonstruktion zur Wasseraufnahme mit einem Wasserablaufrohr, Blechdicke 2 mm / Rohr Ø 33,7 mm, zur Anbindung an Pfosten.

Wasserspirale Handradantrieb
Länge: 2,00 m
Außendurchmesser: 0,25 m
Handrad Ø: 0,80 m
Verschweißte Edelstahlkonstruktion mit Wälzlagern, Fußlager zum Aufschrauben, Anbindung an Pfosten.

Wassertisch (0,50)
Grundfläche: 0,84 x 1,84 m
Gesamthöhe: 0,65 m
Verschweißte Edelstahlkonstruktion mit 1 Wasserablaufrohr. Gummikegelverschluss mit Arretierung zur restlosen Wasserentnahme. 4 Ablagen. Blechdicke: 2 mm / Rohr Ø 38 mm. Verankerung am Flanschring.
Passende Ringfundamente (015165) zur Verankerung am Flanschring und Formsteine (015170) zum Aufmauern und Ausgleichen von Höhenunterschieden können gegen Mehrpreis mitgeliefert werden.

Wasserspeier
Verschweißte Edelstahlkonstruktion, Klemmteil zum Befestigen an Rohr Ø 38 mm, mit Anschluss für einen Gartenschlauch mit Schlauchstück 1/2″ bzw. 3/4″. (z.B. Gardena® oder vergleichbar).

Wasserrinne M5 1,60 m
Verschweißte Edelstahlkonstruktion. Blechdicke: 2 mm / Rohr Ø 38 mm. Mit Anbindung an Standpfosten und zusätzlicher Aufständerung zur stufenlosen Neigung der Rinne. Abgeschrägter Auslauf. Inklusive positionierbarer Stauklappe, Handgriff aus Edelstahl, Blatt aus Gummi mit Gewebeeinlage.

Terrassenschale mit 1 Ablauf
Grundfläche: Ø 0,90 m
Gesamthöhe: 0,14 m
Verschweißte Edelstahlkonstruktion mit einem Wasserablaufrohr, Blechdicke: 2 mm / Rohr Ø 33,7 mm, Anbindung an Pfosten.

Fundamente (bauseits)
8 Stck. 0,40 x 0,40 x 0,40 m
1 Stck. 0,50 x 0,50 x 0,50 m
Betonmenge: 0,7 m³

Montagerichtzeit
2 Monteure je 3 Std.
(ohne Fundamenterstellung, ohne Wasseranschluss)

Geeignet für
Kinder ab 2 Jahren,
beaufsichtigte Spielplätze etc.,
manuelle Aktivitäten

Artikelnummer: 034352501
