Technische Daten

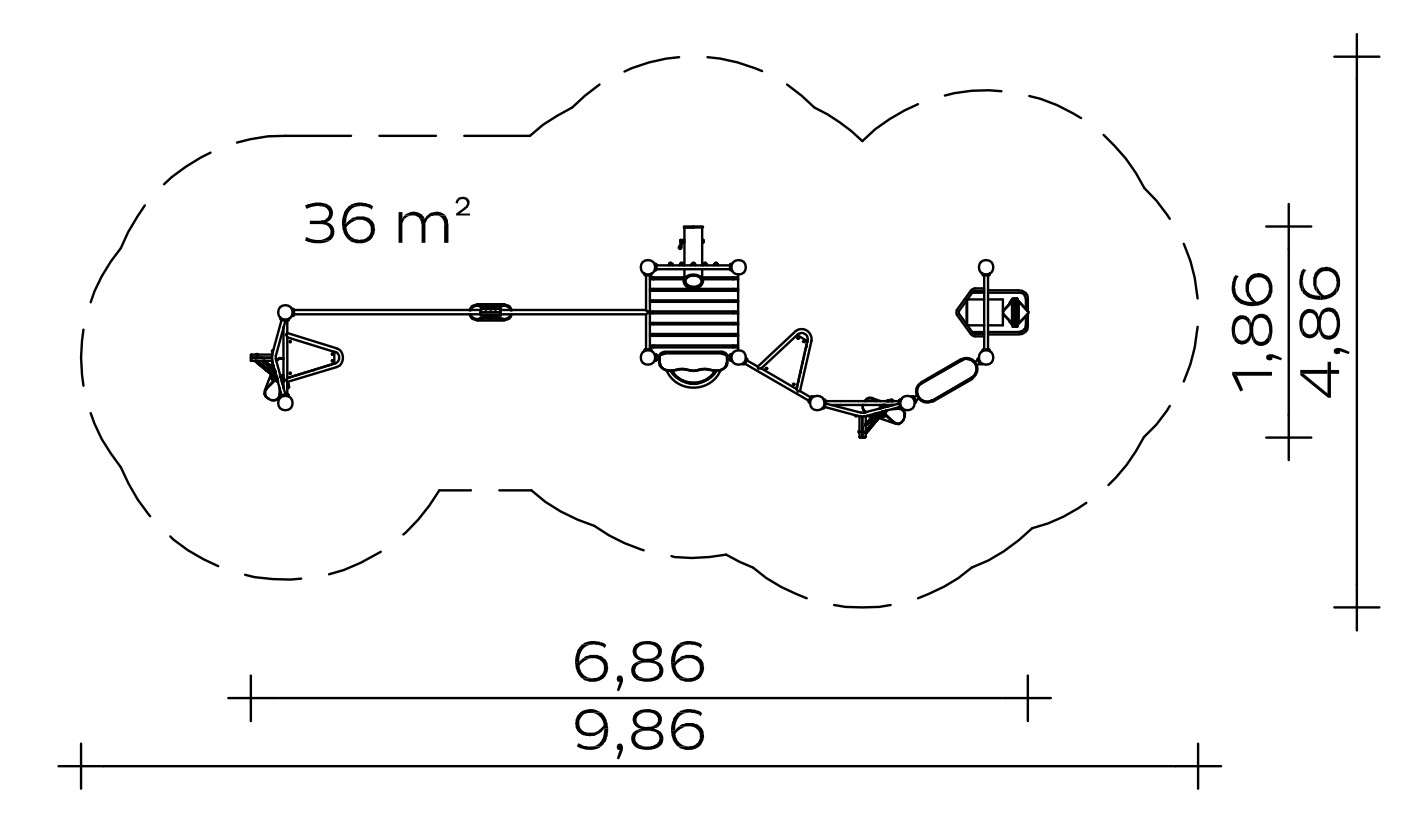

Gesamthöhe: 2,25 m
Grundfläche: 1,86 x 6,86 m
Mindestraum: 4,86 x 9,86 m
Podesthöhe: 0,40 m

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit durchgehender Bolzenverschraubung.

Anbauteile
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
– Sitz aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm
– Tisch/Markise aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 15 mm
– Sandrutsche aus Edelstahlrohr mit HPL-Schichtstoffplatte
– Stufenrinne mit Sandrad aus Gummi mit Gewebeeinlage
– Sandaufzug mit Transportbehälter aus Gummi und einer 4 mm Edelstahlkette, als umlaufendes Element ausgeführt, damit der Transportbehälter nicht in benachbarte Spielbereiche oder Freiräume gezogen werden kann
– Schüttrohrwand aus HPL-Schichtstoffplatte mit Sandschüttrohr einschließlich Absperrklappe
– Transportschiene aus Edelstahl mit Sandtransportwagen

Metallbauteile: Edelstahl
Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)
10 Stck. 0,40 x 0,40 x 0,40 m

Freie Fallhöhe
0,92 m

Geeignet für
Kinder ab 3 Jahren,
öffentliche Spielplätze etc.,
soziale/manuelle Aktivitäten

Artikelnummer: 031340500
