Technische Daten

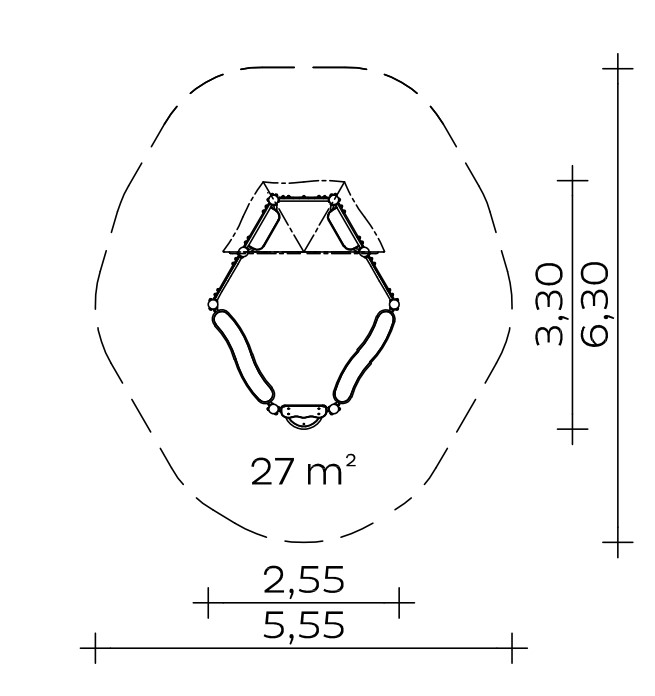

Grundfläche: 2,55 x 3,30 m
Mindestraum: 5,55 x 6,30 x 2,25 m (27 m²)
Höhe: 2,25 m
Gewicht: 30 kg schwerstes Einzelteil
290 kg insgesamt

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 mm mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Anbauteile
– Plattenbrüstung aus höchst witterungsbeständiger HPL-Schichtstoffplatte
– Holzbrüstung aus Robinie, 125 x 30 mm. Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
– Zeltdach, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm. Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm
– Sitz/Theke: aus farbiger, höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm
– Tisch/Markise: aus farbiger, höchst witterungsbeständiger HPL-Schichtstoffplatte, 15 mm
– Sandeinfassung aus Robinie 95 x 30 mm, gehobelt, gefast und frei von Faulästen
– Spiel- und Sitzplatte aus farbiger, höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm

Metallbauteile: Edelstahl.Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung.
Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)
8 Stck. 0,40 x 0,40 x 0,40 m
Betonmenge: 0,51 m³

Montagerichtzeit
2 Monteure je 3 Stunden
(ohne Fundamenterstellung)

Freie Fallhöhe
0,55 m

Geeignet für
Alle Altersgruppen,
öffentliche Spielplätze etc.
soziale / manuelle Aktivitäten

Artikelnummer: 030220501
