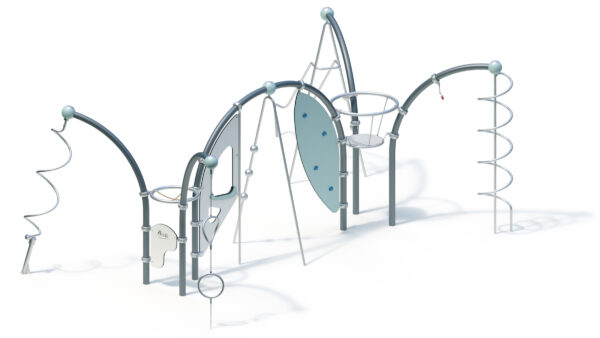

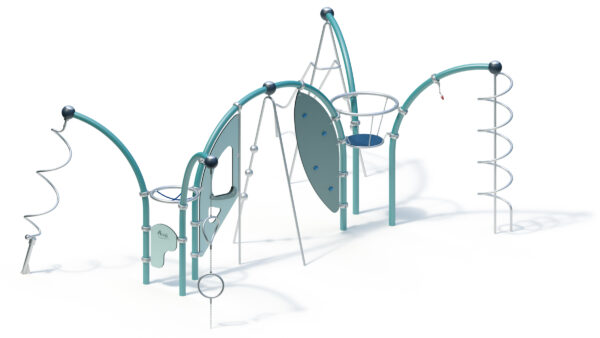

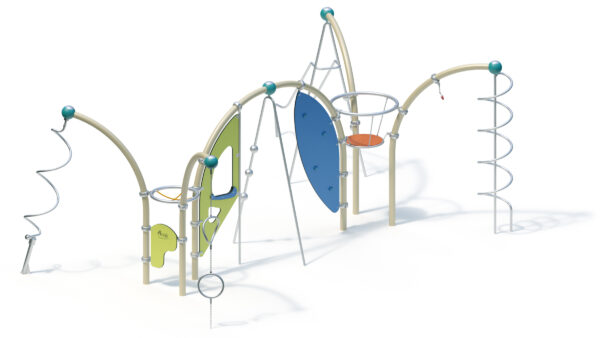

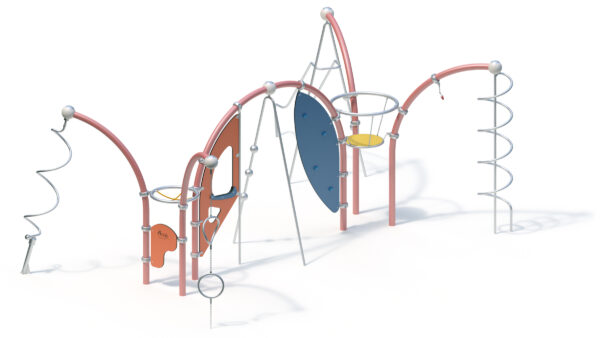

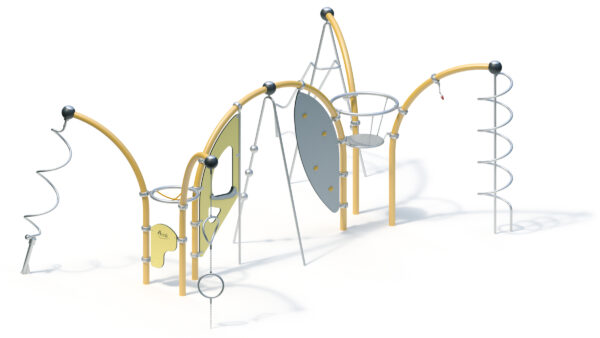

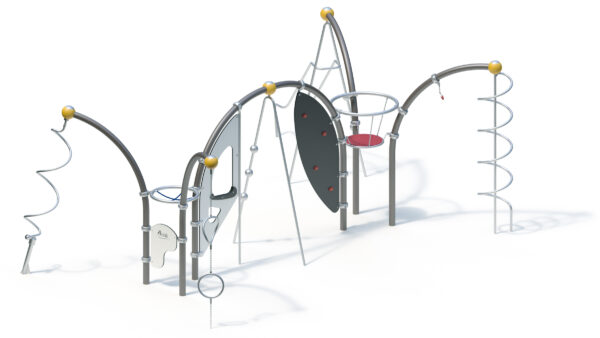

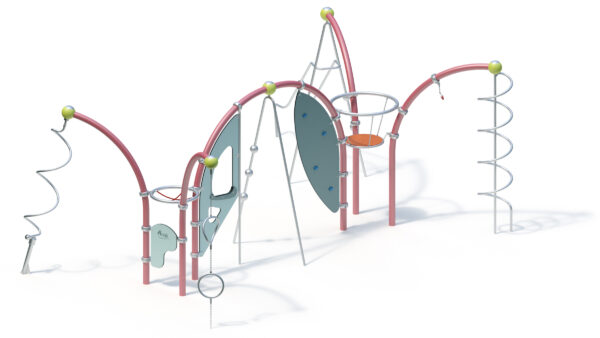

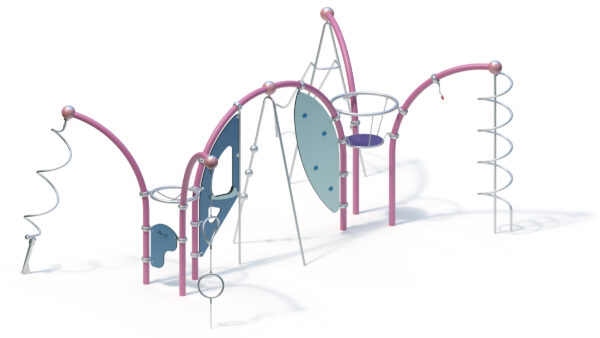

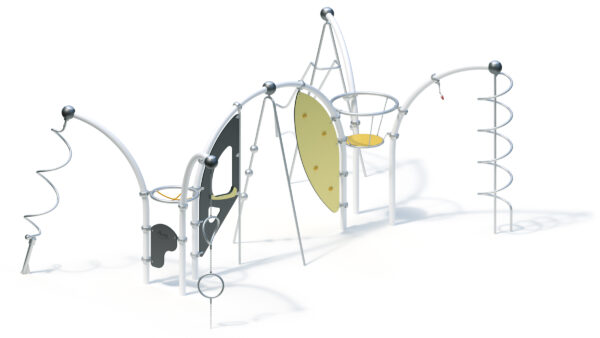

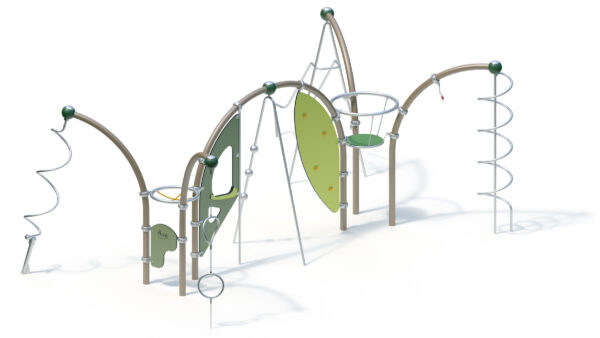

Technische Daten

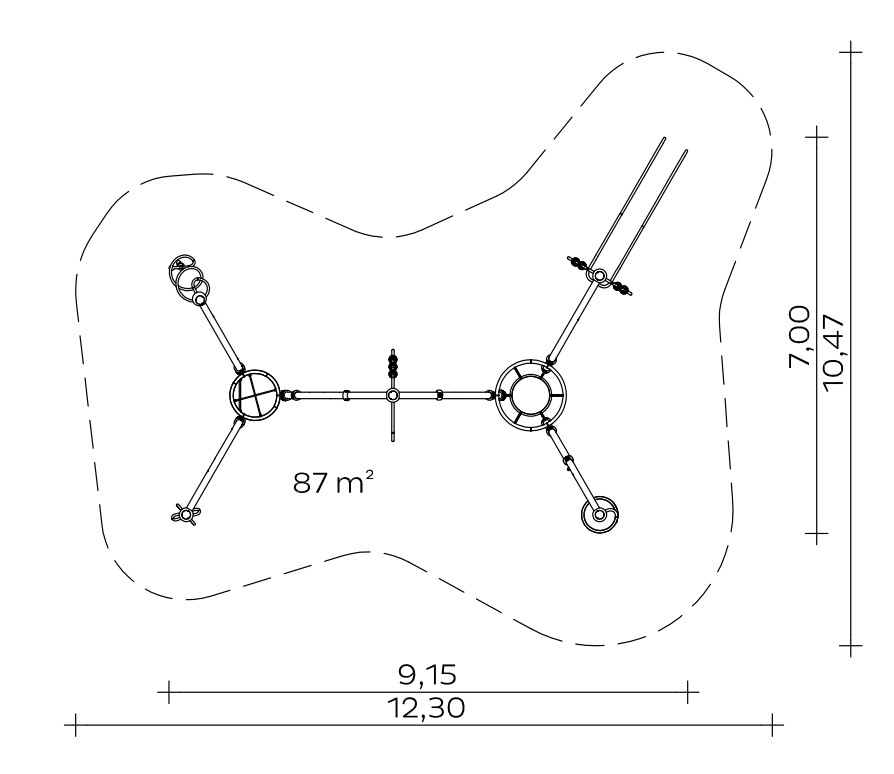

Geräteraum: 9,15 x 7,00 x 2,93 m
Mindestraum: 12,30 x 10,47 x 2,93 m
Aufprallfläche: 87 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 67 kg schwerstes Einzelteil
980 kg insgesamt

Arc 75°
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Arc 90°
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Big Tornado
– verschweißte, spiralförmige Konstruktion aus Edelstahlrohr mit gerändelter Standfläche
– Wälzlagerung unten und oben: eingriffsicher und schmutzgeschützt
– Verankerung erfolgt über einen einzubetonierenden Fundamentanker aus feuerverzinktem Stahl
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Verankerung erfolgt über einen einzubetonierenden Fundamentanker aus feuerverzinktem Stahl

Chill Wall
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte Farbe rot ähnlich RAL 2002, 20 mm.
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschelle (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl) und einer verschweißten Konstruktion aus Edelstahlrohr Ø 38
– unten: Einspannung durch Ortfundamente

Climbing Pipe
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm mit drei Edelstahlkugeln Ø150 mm
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Monkey Rings
– Ringkombination aus Edelstahlrohr Ø 38 mm – 1x flach/1x räumlich verdreht
– Aufhängung und Verbindung mit 7 mm-Edelstahlketten und Drehwirbel
– unabhängig voneinander drehbar
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Auslenkung durch Kette mit fundamentierter und geschraubter Bodenanbindung begrenzt

Monkey Slide
– verschweißte, teilweise geschraubte Konstruktion aus Edelstahlrohr Ø 42,4 mm
– kugelförmige Aufstiegselemente aus Edelstahl
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Spring Slide
– verschweißte Konstruktion aus Edelstahlrohr Ø 42,4 mm
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Climbing Wall
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte Farbe rot ähnlich RAL 2002, 20 mm, mit beidseitig aufgesetzten Freeclimbing-Elementen
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschelle (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl) und einer verschweißten Konstruktion aus Edelstahlrohr Ø 38
– unten: Einspannung durch Ortfundamente

Climbing Pipe
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm mit drei Edelstahlkugeln Ø150 mm
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Meeting Point
– verschweißte Konstruktion aus Edelstahlrohr Ø 60,3 mm mit Herkules-Seilkreuz aus Ø16 mm Herkulesseil mit 6-litziger Stahleinlage
– Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Wobble Disc
– verschweißte Konstruktion aus Edelstahlrohr Ø 60,3 mm mit 6 mm Ketten
– rutschhemmende Standfläche aus EPDM
– Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Actio Schild
– Actio Schild aus einer höchst witterungsbeständigen HPL-Schichtstoffplatte, inklusive Kennzeichnung “Actio”, 20 mm, Farbe rot ähnlich RAL 2002.
Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Anzahl der Bauteile für optionale Pulverbeschichtung
5 Stck. Rohrbogen 90°
1 Stck. Rohrbogen 75°
20 Stck. Alu-Schelle Ø 114 mm

Fundamente (bauseits)
3 Stck. 1,30 x 0,50 x 0,50 m
1 Stck. 1,80 x 0,50 x 0,50 m
1 Stck. 0,90 x 0,40 x 0,50 m
7 Stck. 0,60 x 0,60 x 0,50 m
Betonmenge: 3,80 m³

Montagerichtzeit
3 Monteure je 7 Std.
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 027401001
