Technische Daten

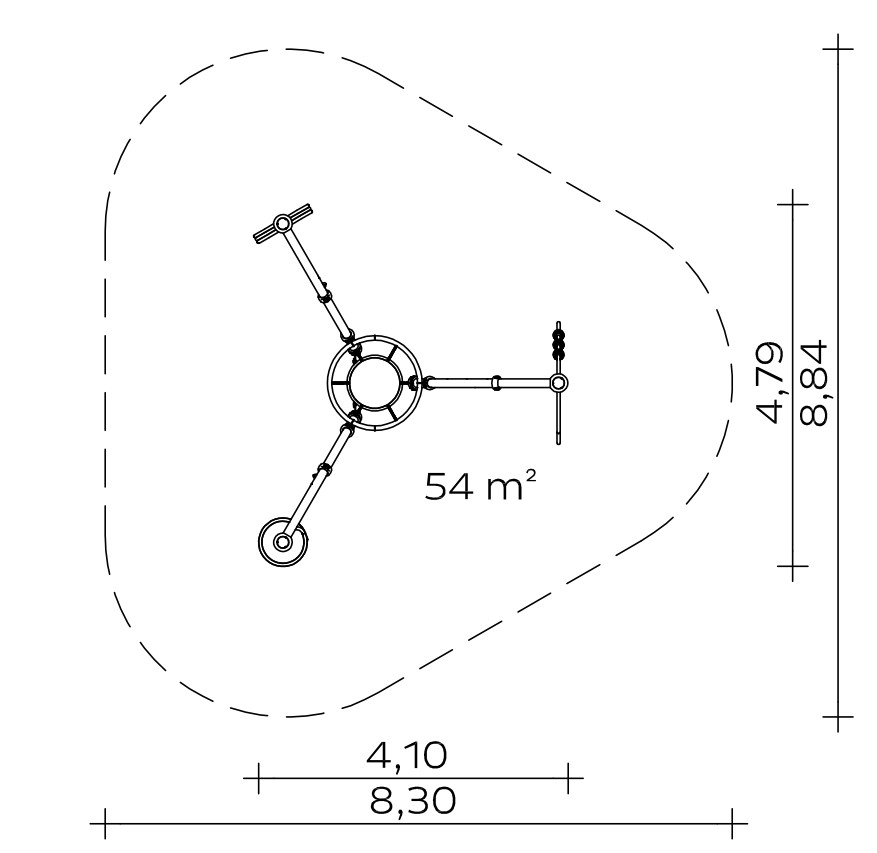

Geräteraum: 4,10 x 4,79 x 2,93 m
Mindestraum: 8,30 x 8,84 x 2,93 m
Aufprallfläche: 54 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 67 kg schwerstes Einzelteil
552 kg insgesamt

Arc 75°
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Arc 90°
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)

Chill Wall
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm.
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschelle (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl) und einer verschweißten Konstruktion aus Edelstahlrohr Ø 38 mm
– unten: Einspannung durch Ortfundamente

Climbing Pipe
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm mit drei Edelstahlkugeln Ø 150 mm
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Resting Point
– Kletterwand aus höchst witterungsbeständiger HPL-Schichtstoffplatte Farbe blau ähnlich RAL 5015, 20 mm, in einem Rahmen aus Edelstahlrohr Ø 38 mm, mit einseitig aufgesetzten Freeclimbing-Elementen
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Spring Slide
– verschweißte Konstruktion aus Edelstahlrohr Ø 42,4 mm
– oben: schraubbarer Anschluss an Actio-Konstruktionselement
– unten: Einspannung durch Ortfundamente

Wobble Disc
– verschweißte Konstruktion aus Edelstahlrohr Ø 60,3 mm mit 6 mm Ketten
– rutschhemmende Standfläche aus EPDM
– Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Hangelgriff
– Hangelgriff mit gummierter Grifffläche und 6 mm Kette
– Anschluss an Actio-Konstruktionselement durch Aluminiumschelle (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Actio Schild
– Actio Schild aus einer höchst witterungsbeständigen HPL-Schichtstoffplatte, inklusive Kennzeichnung “Actio”, 20 mm.
Anbindung durch Schellen aus Aluminium (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)

Anzahl der Bauteile für optionale Pulverbeschichtung
2 Stck. Rohrbogen 90°
1 Stck. Rohrbogen 75°
13 Stck. Alu-Schelle Ø 114 mm

Fundament (bauseits)
3 Stck. 1,30 x 0,50 x 0,50 m
4 Stck. 0,60 x 0,60 x 0,50 m
Betonmenge: 1,70 m³

Montagerichtzeit
3 Monteure je 5 Std.
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 027319001
