Technische Daten

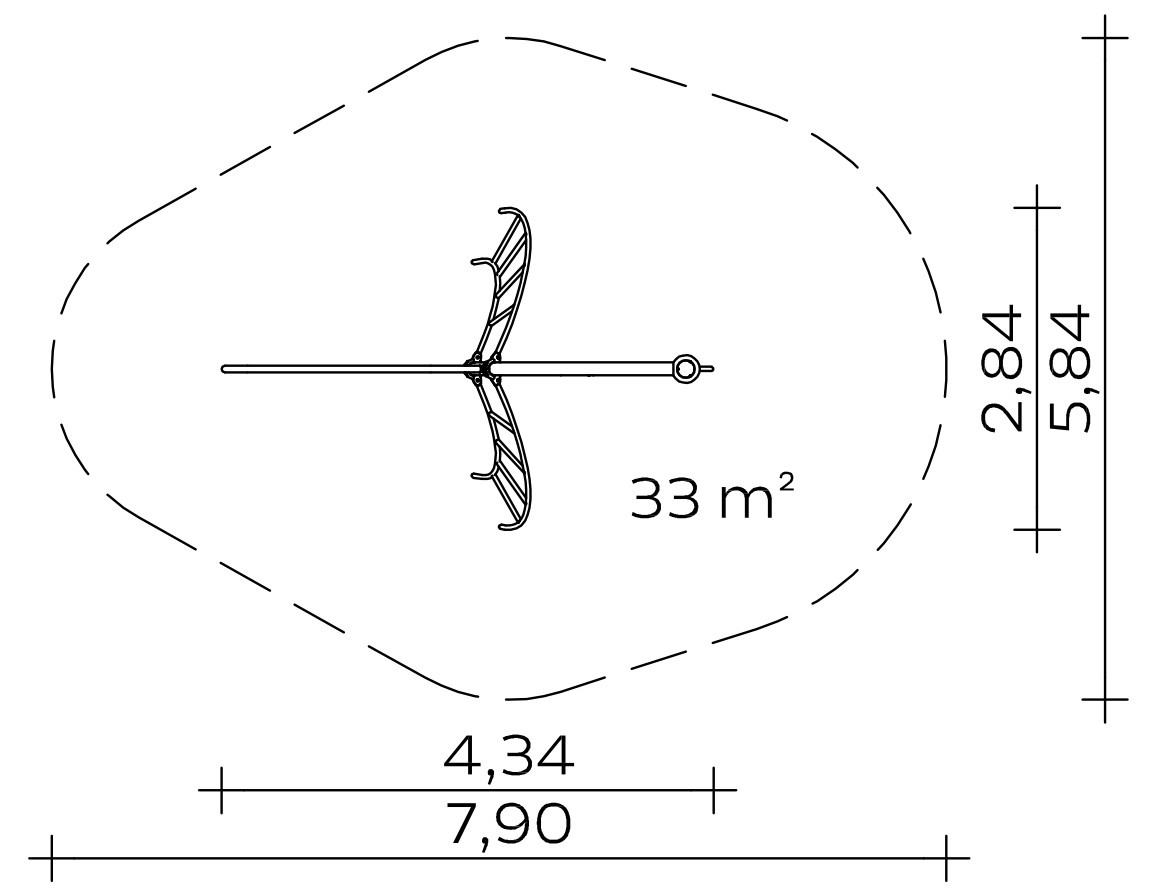

Geräteraum: 4,34 x 2,84 x 2,93 m
Mindestraum: 7,90 x 5,84 x 2,93 m
Aufprallfläche: 33 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 67 kg schwerstes Einzelteil
164 kg insgesamt

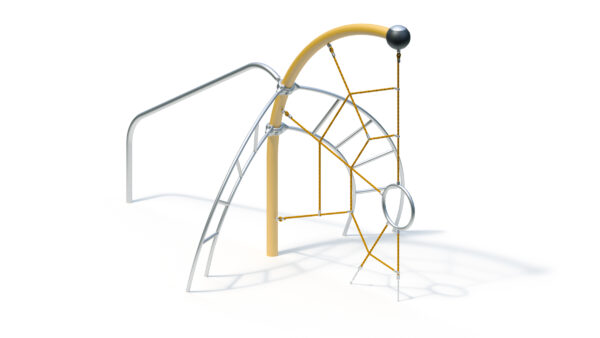

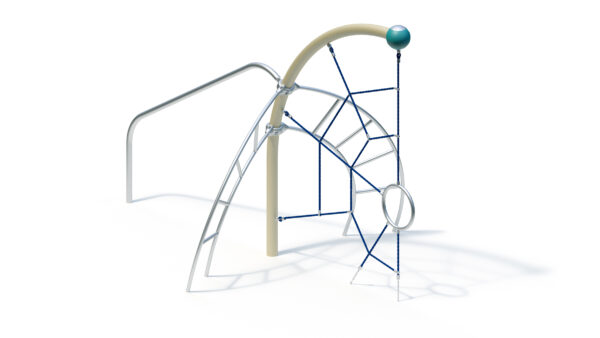

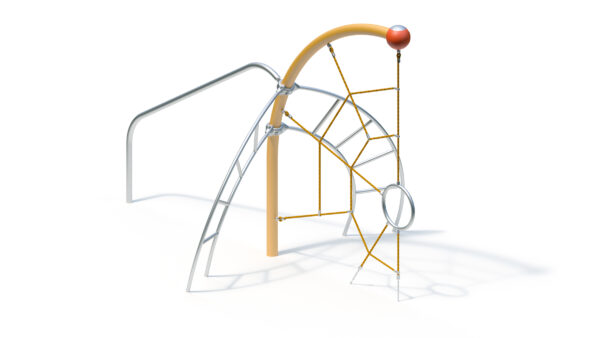

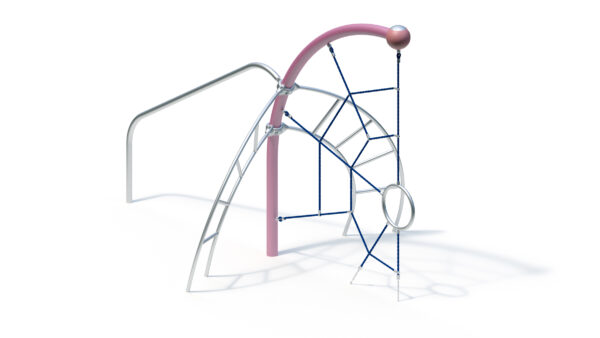

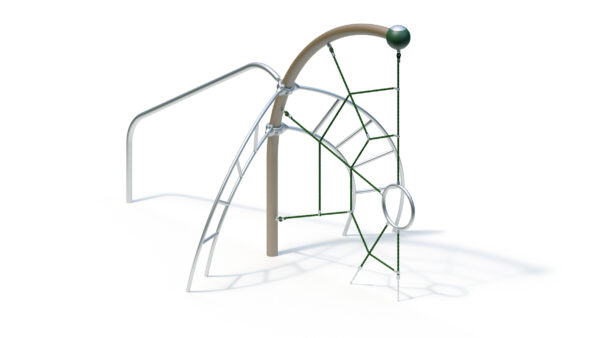

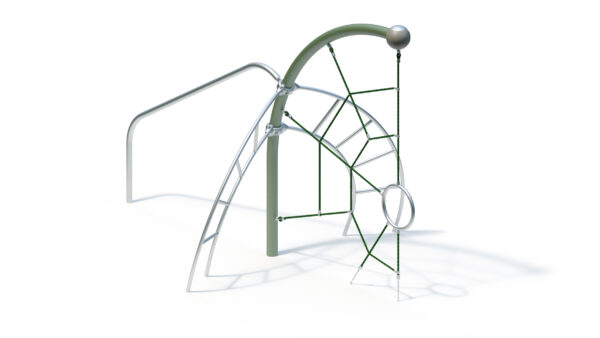

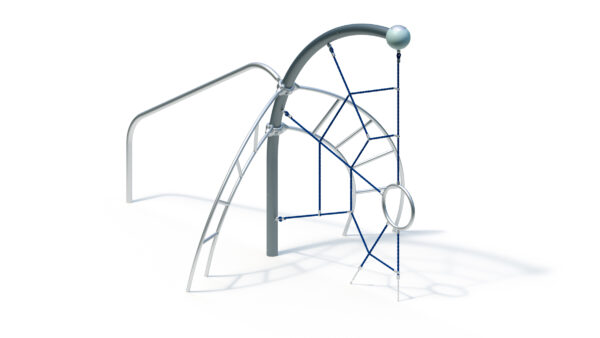

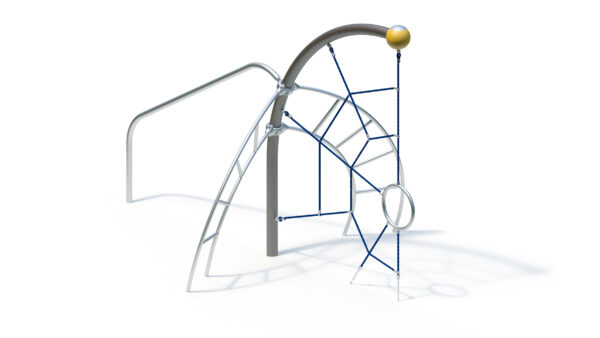

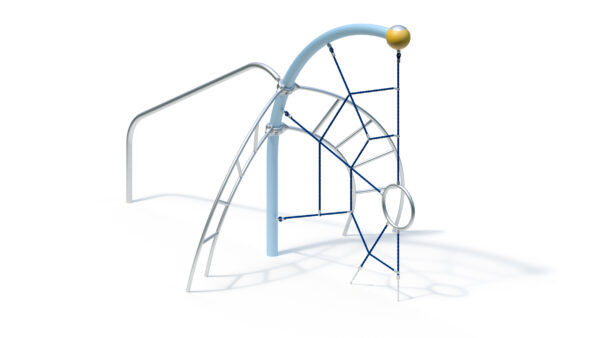

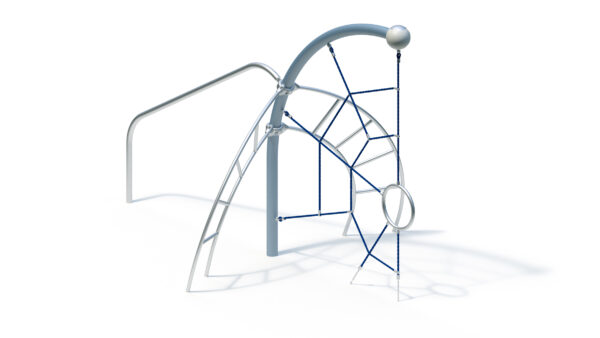

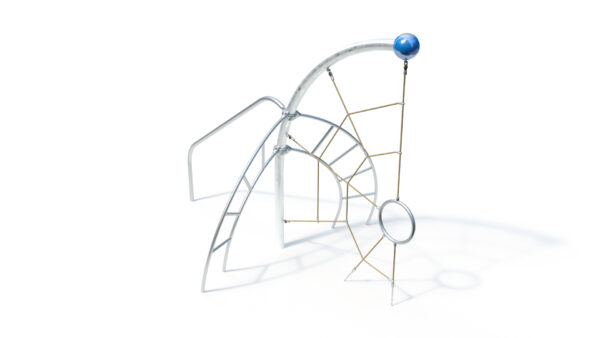

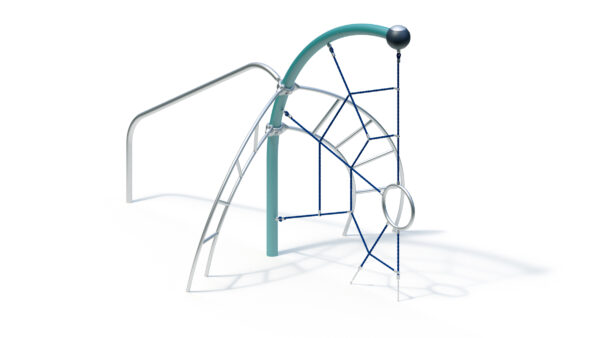

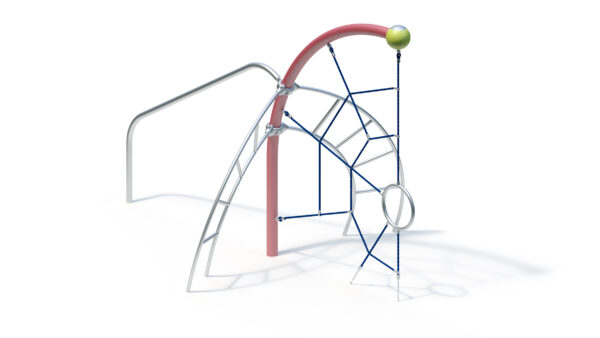

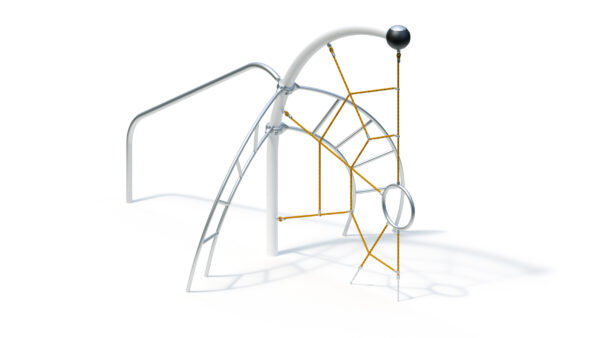

Arc 90° Spider Net
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114 x 3,6 mm (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl (siehe nachstehende Positionen)
– Drehteil, Ø 40 x 11,9 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Spider Net
– Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
– Kreuzverbindungen und T- Verbindungselemente im Seilnetz bestehen aus Aluminium
– Rohrring aus Edelstahl (Ø 450 x Ø 38 x 2) verschweßt mit 4x Seilanschluss (Ø 48,3)
– Bodenbefestigung, Edelstahlketten (Ø 7 mm) verschweißt mit Kettenadapter (Ø 34 x 8,5 mm) am oberen Ende,
unten verschraubt mit Fundamentrohr (Ø 38 x 2 mm)
– Anschluss an Arc 90° durch Schäkel, Ø 10 mm

Bow Ladder
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm
– bogenförmig, räumlich verdrehte Leiter
– oben: Anschluss an Actio-Konstruktionselement durch Aluminiumschellen (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl).
– unten: Einspannung durch Ortfundamente

Pipe Slide
– verschweißte Konstruktion aus Edelstahlrohr Ø 60,3 mm
– Anschluss an Actio-Konstruktionselement durch Aluminiumschelle (wahlweise pulverbeschichtet in RAL-Farbe nach Wahl)
– unten: Einspannung durch Ortfundament

Fundamente (bauseits)
1 Stck. 1,3 x 0,5 x 0,5 m
2 Stck. 0,8 x 0,4 x 0,5 m
2 Stck. 0,6 x 0,6 x 0,5 m
Betonmenge: 1,10 m³

Montagerichtzeit
2 Monteure je 3 Std.
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 027168000
