Technische Daten

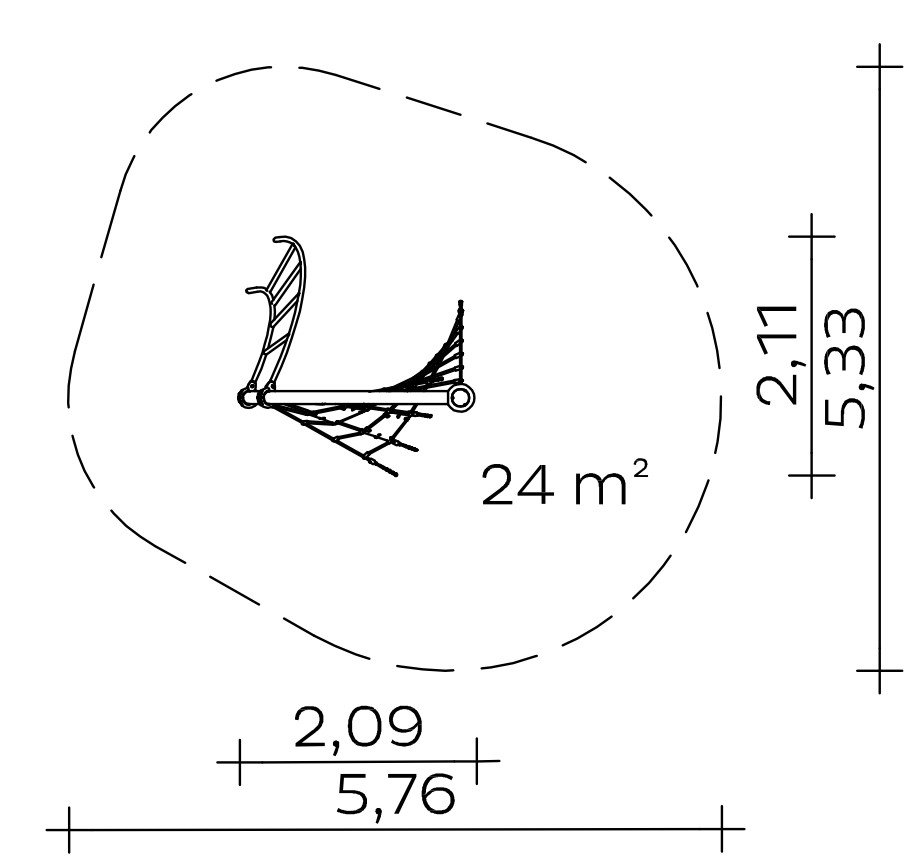

Grundfläche: 2,11 x 2,09 m
Mindestraum: 5,33 x 5,76 m
Aufprallfläche: 24 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 67 kg schwerstes Einzelteil
107 kg insgesamt

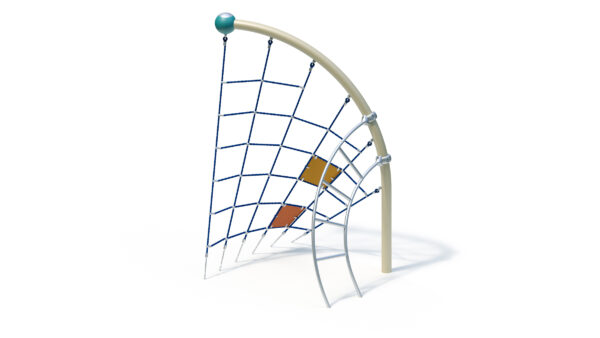

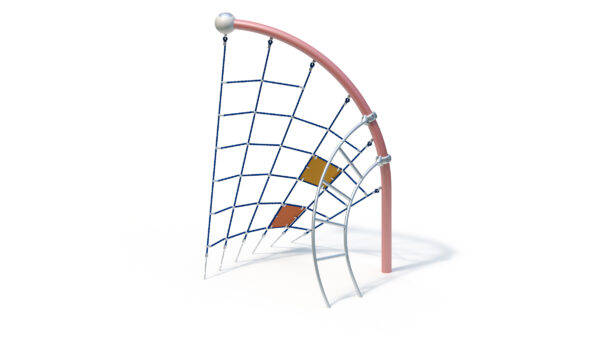

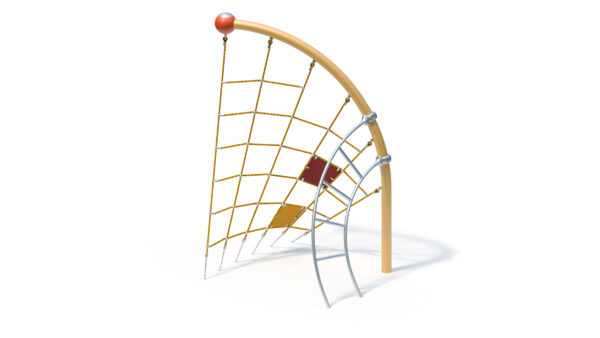

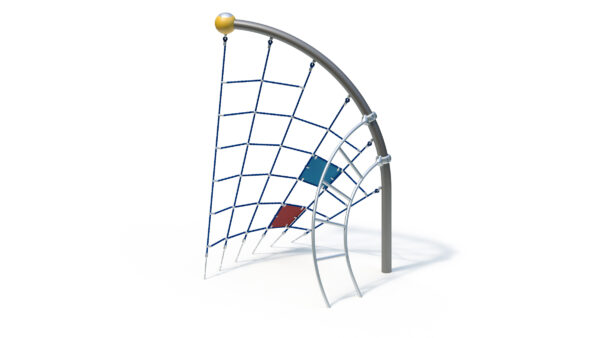

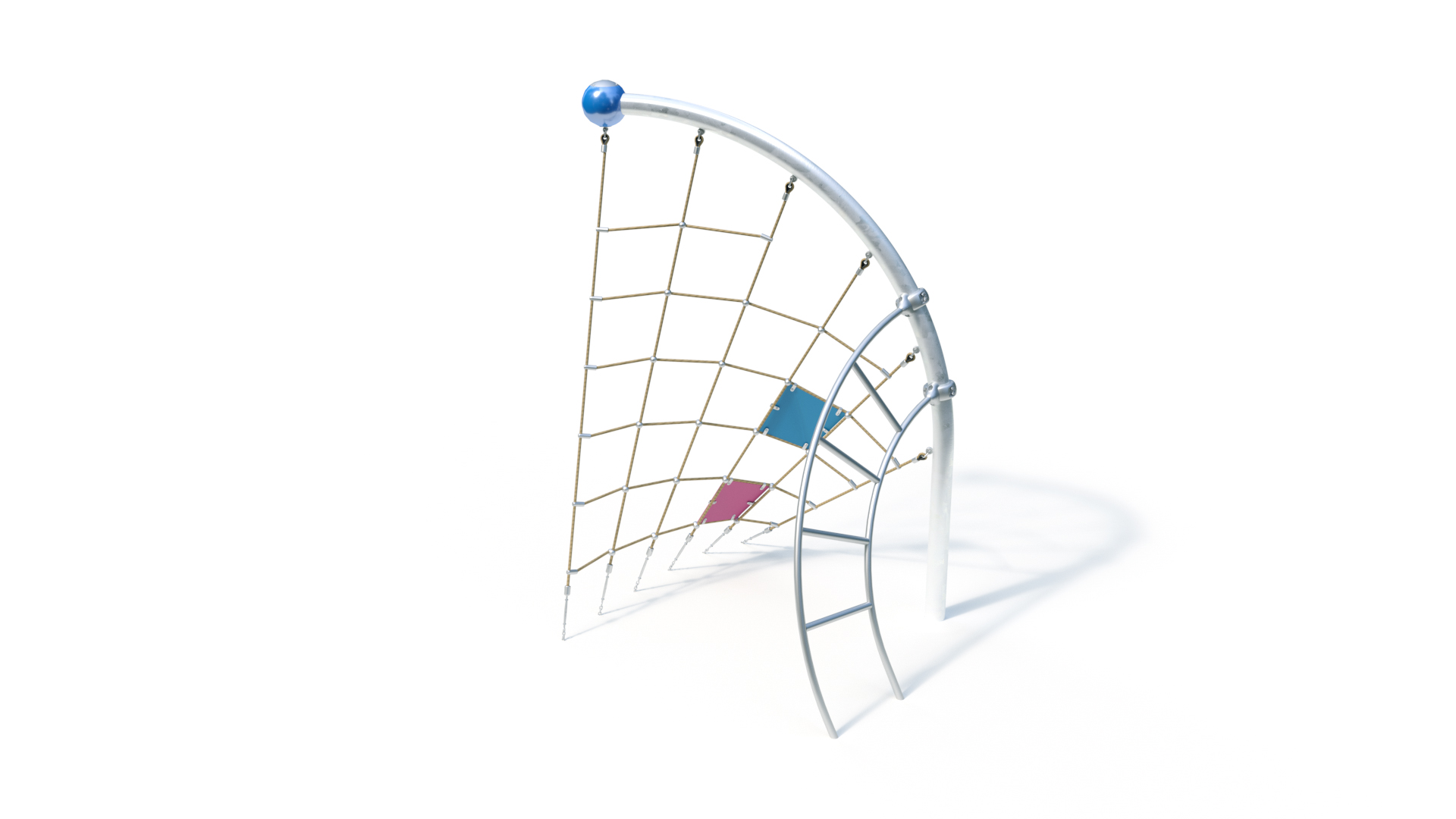

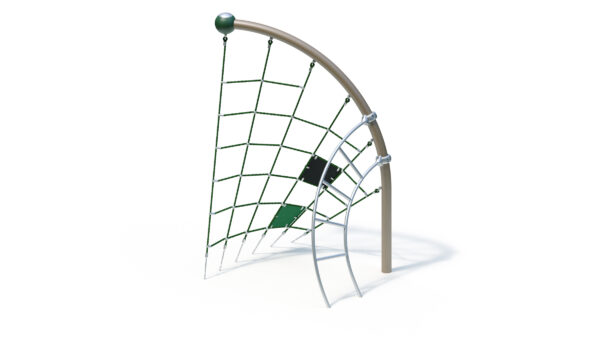

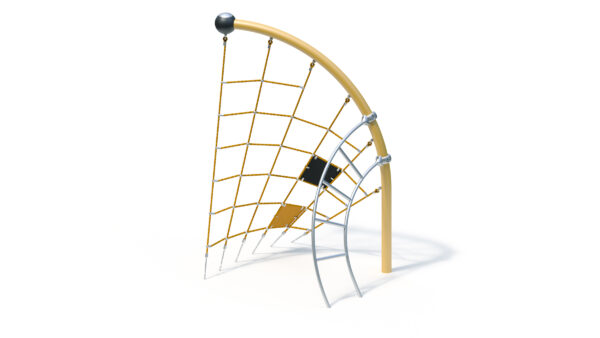

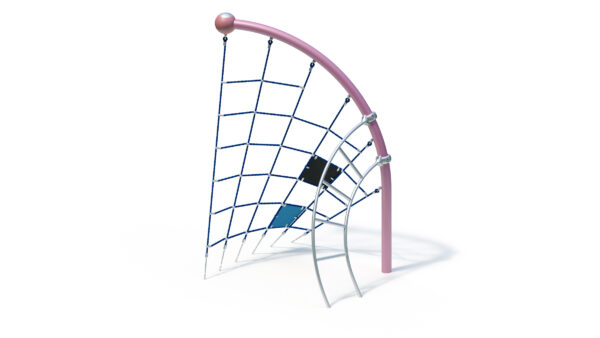

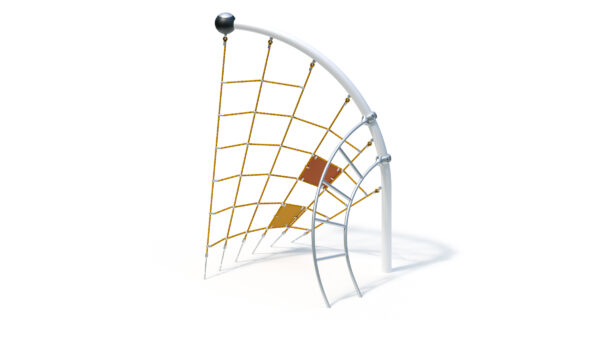

Arc 90° Twister
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114,3 x 3,6 mm (optional pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl
– Drehteil, Ø 40 x 16,2 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Twister
– Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
– Anschluss an Arc 90° durch Schäkel, Ø 10 mm
– Kreuzverbindungen und T-Verbindungselemente im Seilnetz aus Aluminium
– elastische Mattenelemente aus 8 mm starkem, PAK-freiem und 4-fach textilbewehrtem Gummi
– Befestigung Mattenelemente durch U-Bügel (Edelstahl)
– Bodenbefestigung: Edelstahlketten (Ø 7 mm), am oberen Ende verschweißt mit Spannschloss (M10), unten Schäkel mit angeschweißter Gewindestange zur Verschraubung in Innengewindeankern im Fundament

Bow Ladder
– verschweißte Konstruktion aus Edelstahlrohr Ø 38 mm
– bogenförmige Leiter
– oben: Anschluss an Actio-Rohrbogen durch Klemmschellen aus Aluminium (optional pulverbeschichtet in RAL-Farbe nach Wahl)
– unten: Einspannung durch Ortfundamente

Fundamente (bauseits)
1 Stck. 1,3 x 0,5 x 0,5 m
1 Stck. 0,9 x 0,4 x 0,5 m
1 Stck. 2,5 x 0,3 x 0,5 m
Betonmenge: 0,89 m³

Montagerichtzeit
2 Monteure je 3 Std.
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 027164000
