Technische Daten

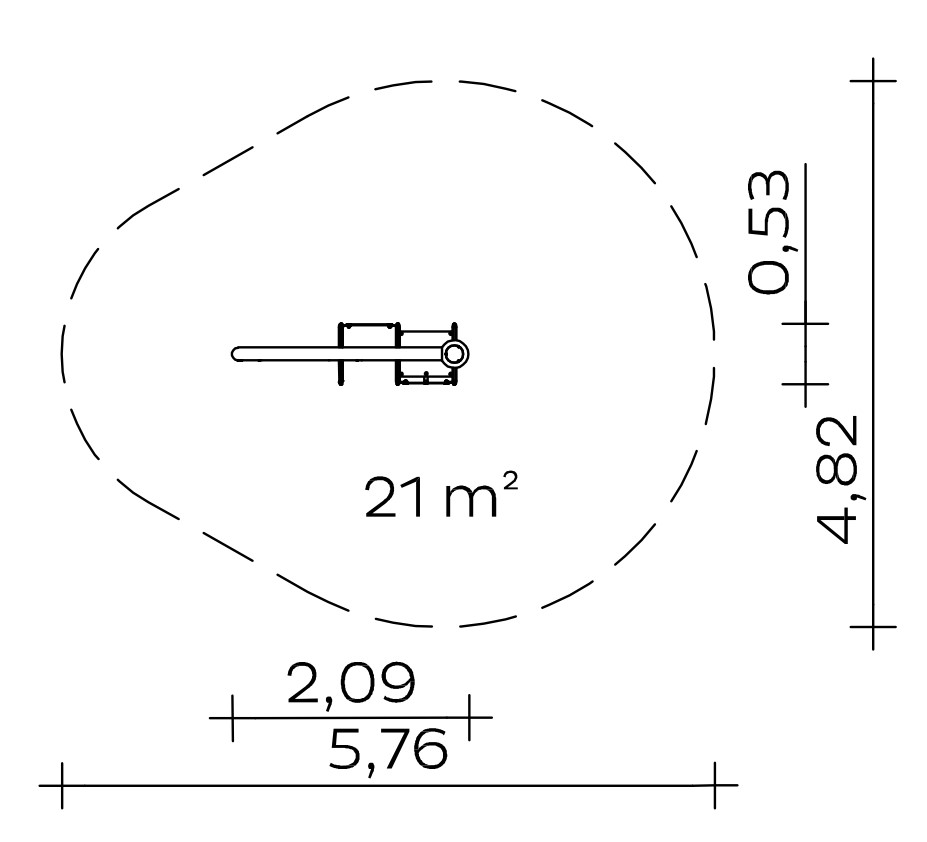

Geräteraum: 2,09 x 0,53 x 2,93 m
Mindestraum: 5,76 x 4,82 x 2,93 m
Aufprallfläche: 21 m²
Gesamthöhe: 2,93 m
Freie Fallhöhe: 2,86 m
Gewicht: 67 kg schwerstes Einzelteil
100 kg insgesamt

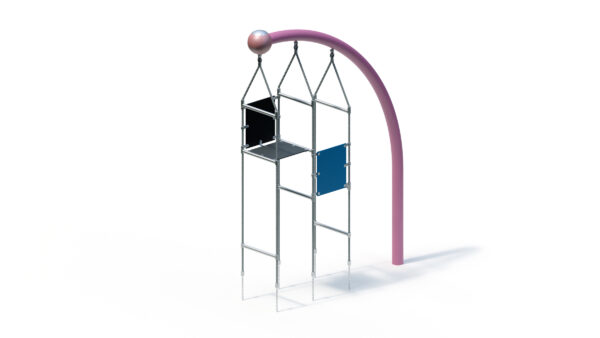

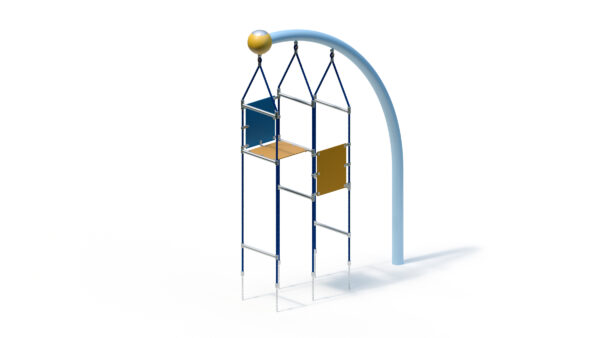

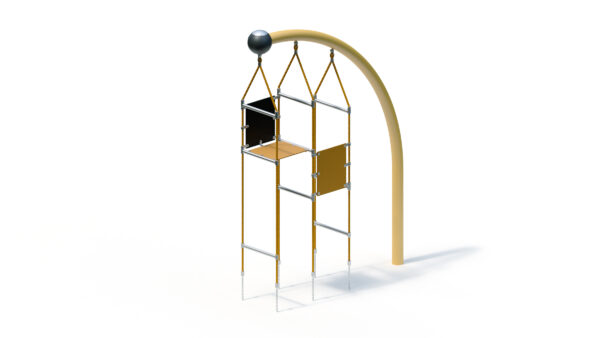

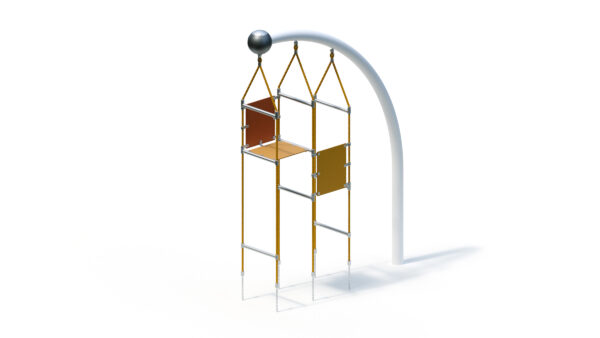

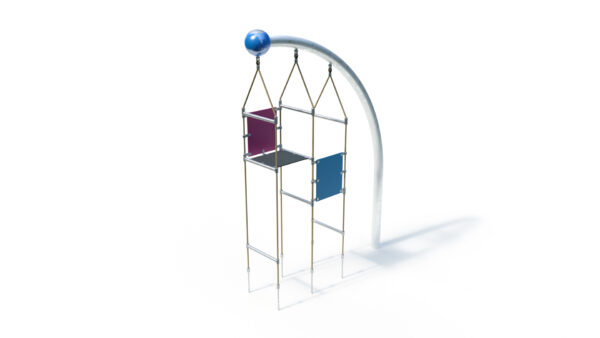

Arc 90° Climbing Cube
– Rohrbogen aus Stahl, feuerverzinkt, Ø 114,3 x 3,6 mm (optional pulverbeschichtet in RAL-Farbe nach Wahl)
– Kugel aus Aluminium, Ø 250 mm, pulverbeschichtet in RAL-Farbe nach Wahl
– Drehteil, Ø 40 x 16,2 mm, mit Gleitlagerbuchse IGUS (Kunststoff)

Climbing Cube
– Polypropylen-Seil (Ø 16 mm), 6-litzig, mit verzinkter Stahleinlage
– Anschluss an Arc 90° durch Schäkel, Ø 10 mm
– Quer-Klemmrohr, verschweißte Edelstahlkonstruktion bestehend aus Rohr (Ø 33,7 x 2 mm) verschweißt mit Klemmrohr (Ø 34 x 8,5 mm)
– elastische Mattenelemente aus 8 mm starkem, PAK-freiem und 4-fach textilbewehrtem Gummi
– Befestigungslasche für Gummimatte, Klemmrohr (Ø 34 x 8,5 mm) verschweißt mit Blech (30 x 68 mm)
– Bodenbefestigung: Edelstahlketten (Ø 7 mm), am oberen Ende verschweißt mit Spannschloss (M10), unten Schäkel mit angeschweißter Gewindestange zur Verschraubung in Innengewindeankern im Fundament

Fundamente (bauseits)
1 Stck. 1,17 x 0,5 x 0,5 m
2 Stck. 0,90 x 0,4 x 0,5 m
Betonmenge: 0,65 m³

Montagerichtzeit
2 Monteure je 3 Std.
(ohne Fundamenterstellung)

Geeignet für
Kinder ab 6 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten

Artikelnummer: 027162000
