Das 3D-Modell dient der räumlichen Ansicht. Die Farben entsprechen nicht der gewählten Variante.
Plattformkombination

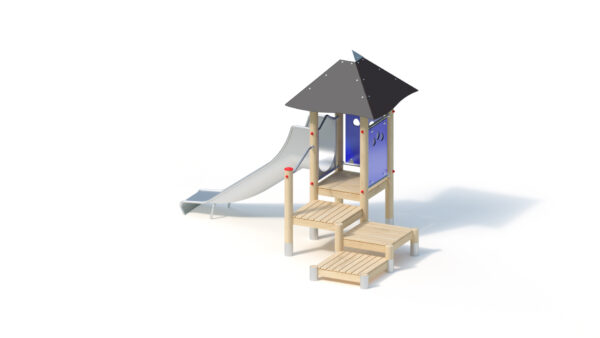

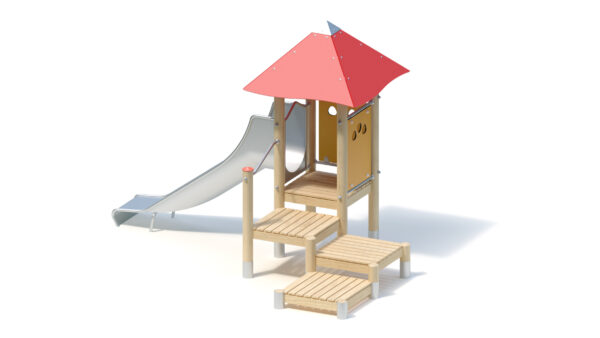

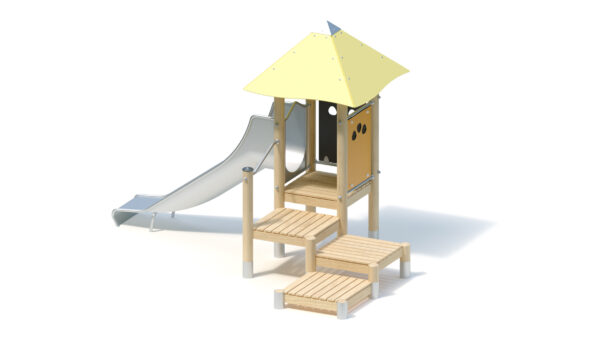

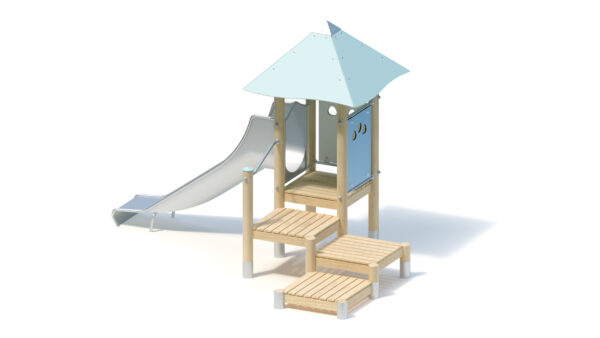

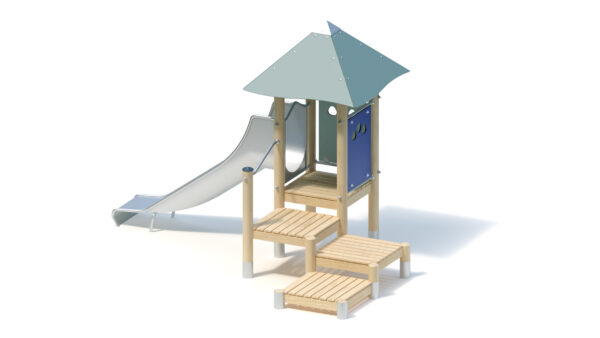

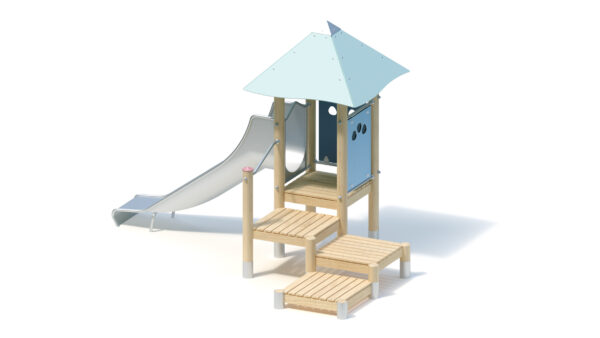

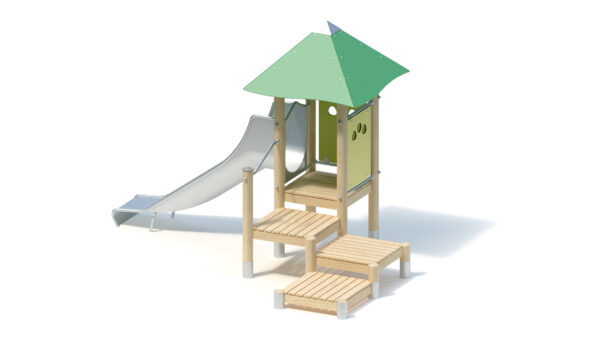

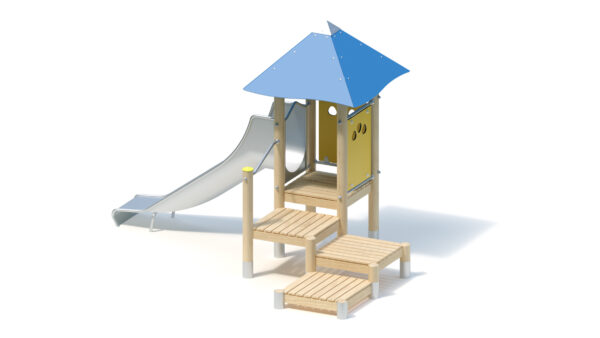

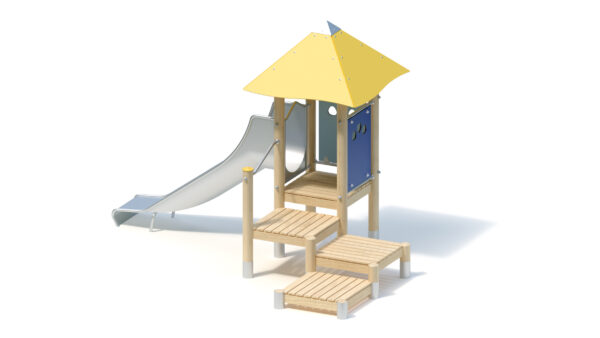

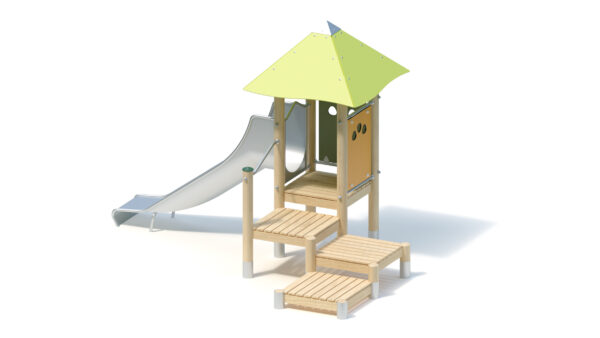

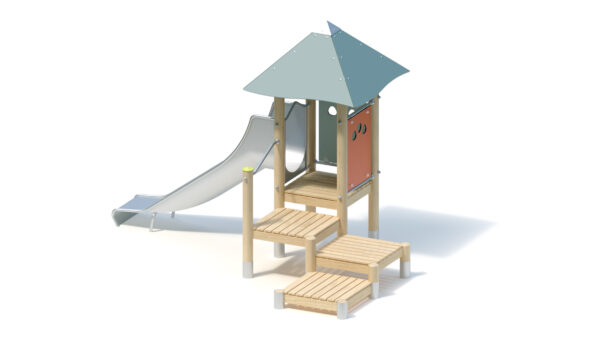

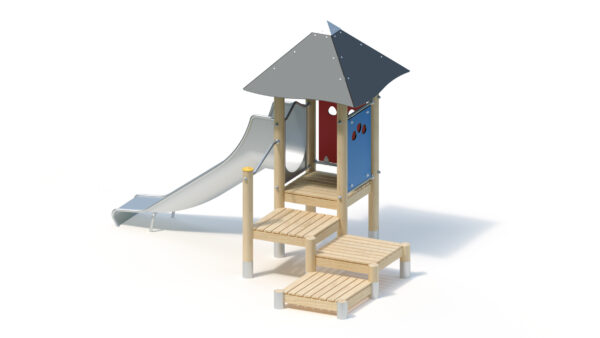

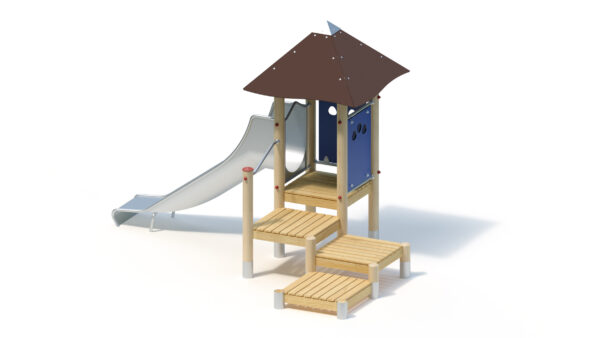

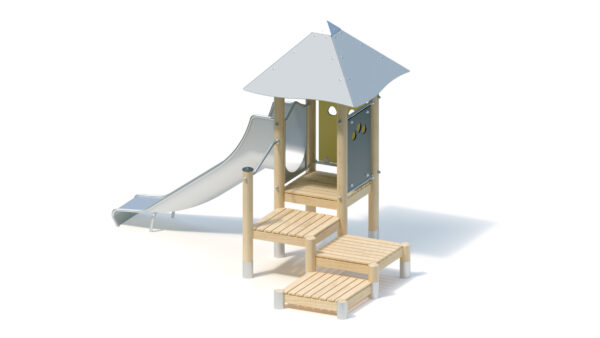

Variante wählen:
Die wichtigsten Informationen
| Altersgruppe ? | 2+ |
|---|---|
| Einsatzgebiete ? | öffentliche Spielplätze |
| Benutzeranzahl ? | 7 Personen |
| Aktivitäten ? | Bewegungsaktivität, Rutschen |
Technische Daten
| Gerätelänge ? | 3,85 m |
|---|---|
| Gerätebreite ? | 2,80 m |
| Gerätehöhe ? | 2,80 m |
| Freie Fallhöhe ? | 0,90 m |
| Podesthöhen | - |
| Gesamtgewicht ? | 440,00 kg |
| Schwerstes Einzelteil ? | 75,00 kg |
| Mindestraumlänge ? | 7,35 m |
| Mindestraumbreite ? | 5,80 m |
| Mindestraumhöhe ? | 2,80 m |
Montage & Fundamente
| Montagezeit ? | 4,0 h |
|---|---|
| Monteuranzahl ? | 2 Personen |
| Hebezeug erforderlich | - |
| Fundamente | 040x040x040 |
Produkt-Downloads
Produktbeschreibung
Technische Daten

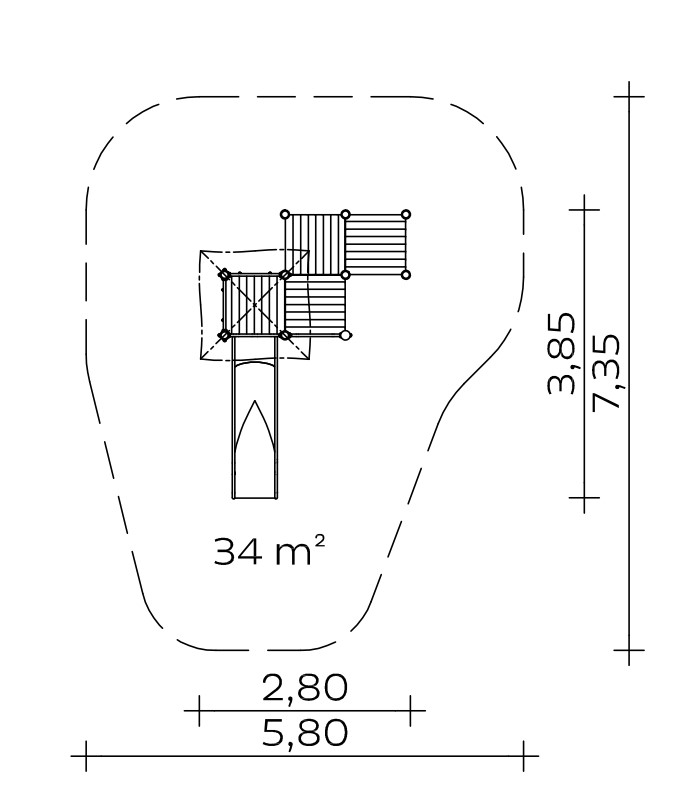

Grundfläche: 2,80 x 3,85 m
Mindestraum: 5,80 x 7,35 m (34 m²)
Gesamthöhe: 2,80 m
Podesthöhen: 0,20/0,40/0,60/0,80 m
Rutschenanbauhöhe: 0,80 m
Einsitzhöhe: 0,90 m
Standpfosten
Standpfosten aus Robinienschichtholz, zylindrisch gefräst, Ø 120 mm. Ungeschützte Hirnholzflächen sind mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Rohrstandfuß aus Edelstahl zur Fundamentierung und Aufständerung von Robinien-Rundholzpfosten, Ø 120 mm, unterhalb der Spielebene. Bündig mit dem Podest abschließende Pfosten werden nicht mit Pfostenkappen versehen.
Podestboden
Podestboden aus Brettern, 30 mm dick und umlaufenden Kantholzunterzügen 45 x 100 mm. Die getrockneten Schnitthölzer aus Robinie sind gehobelt, gefast und frei von Faulästen. Kraftschlüssige Bodenbefestigung durch spezielle Edelstahlwinkel mit einer durchgehenden Bolzenverschraubung.
Anbauteile
– Plattenbrüstung aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 15 mm
– Stufengeländer aus Edelstahlrohr, Ø 33,7 x 2 mm
– Zeltdach, Neigung 45°, aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 13 mm, Befestigung an Dachrahmen aus Edelstahlrohr Ø 33,7 x 2 mm
– Anbau-Muldenrutsche, 0,60 m breit, einteilige Edelstahlkonstruktion, Blechdicke: 2,5 mm, mit abrollverhindernder Absturzsicherung über dem Einsitzteil
Bitte beachten Sie für Ihre Planung, dass Edelstahl-Rutschen aufgrund der möglichen Aufheizung der Rutschfläche nach Nord-Ost ausgerichtet werden oder im Halbschatten von Bäumen stehen.
Metallbauteile: Edelstahl. Das Robinienholz wird mit einem wasserabweisenden, atmungsaktiven Schutzanstrich versehen. Neben dem Schutz vor Feuchtigkeit reduziert diese Behandlung die Rissbildung. Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind durch Abdeckkappen gegen unbefugtes Lösen gesichert.
Fundamente (bauseits)
10 Stck. 0,40 x 0,40 x 0,40 m
1 Stck. 0,40 x 0,75 x 0,40 m
Betonmenge: 0,76 m³
Montagerichtzeit
2 Monteure je 4 Stunden
(ohne Fundamenterstellung)
Freie Fallhöhe
0,90 m
Geeignet für
Kinder ab 2 Jahren,
öffentliche Spielplätze etc.,
Bewegungsaktivitäten
Artikelnummer: 021125701
