Technische Daten

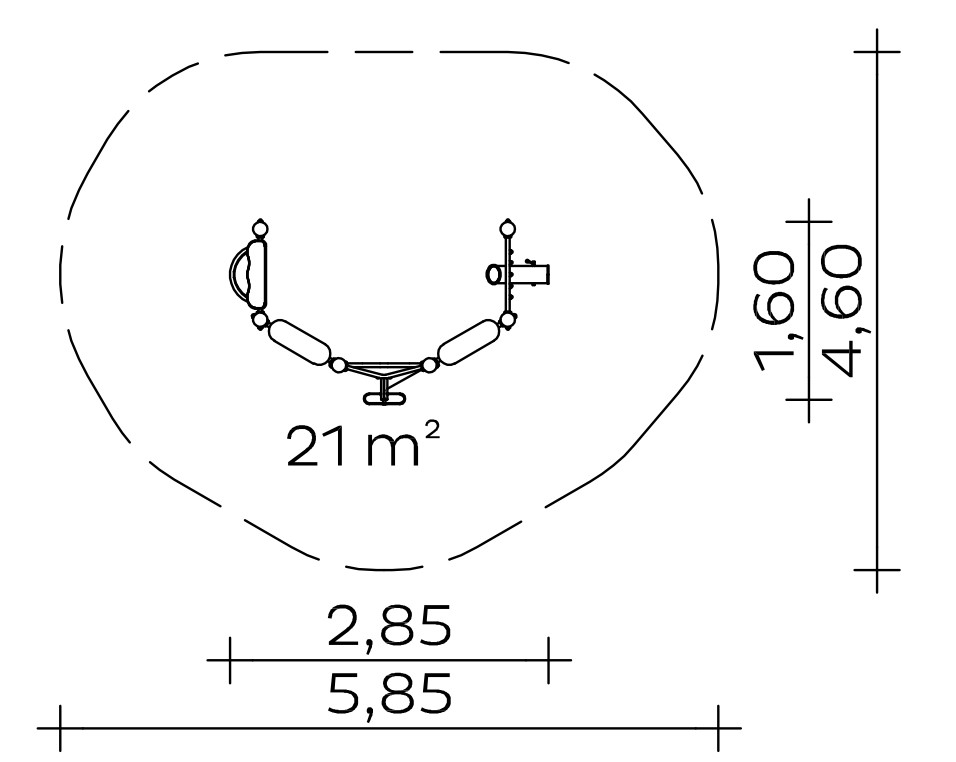

Grundfläche: 1,60 x 2,85 m
Mindestraum: 4,60 x 5,85 m (21 m²)
Gesamthöhe: 2,00 m
Gewicht: 25 kg schwerstes Einzelteil
170 kg insgesamt

Standpfosten
Standpfosten aus Edelstahlrohr Ø 120 mm, mit nicht lösbaren Pfostenkappen aus Edelstahl abgedeckt. Anschluss der modularen Anbauteile an die Standpfosten durch solide und voll verschweißte Edelstahl-Einschweißhülsen ohne hervorstehende Verbindungselemente.

Anbauteile
– Schüttrohrwand aus gelber, höchst witterungsbeständiger HPL-Schichtstoffplatte mit Sandschüttrohr einschließlich Absperrklappe, Befestigung zwischen Edelstahlrohren Ø 33,7 x 2 mm
– Bügelgeländer, abrollverhindernd, aus Edelstahlrohr, Ø 33,7 x 2 mm
– Tisch höchst witterungsbeständiger HPL-Schichtstoffplatte, 15 mm
– Markise aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 15 mm
– Sitz: aus höchst witterungsbeständiger HPL-Schichtstoffplatte, 20 mm
– Sandaufzug mit Transportbehälter aus Gummi und einer 4 mm Edelstahlkette, als umlaufendes Element ausgeführt, damit der Transportbehälter nicht in benachbarte Spielbereiche oder Freiräume gezogen werden kann

Metallbauteile: Edelstahl.
Die modularen Anbauteile leiten ihre Kräfte über eine spezielle Adapterbefestigung direkt in die Standpfosten ein. Die Schraubverbindungen sind gegen unbefugtes Lösen gesichert.

Fundamente (bauseits)
6 Stck. 0,40 x 0,40 x 0,40 m
Betonmenge: 0,38 m³

Montagerichtzeit
2 Monteure je 2 Stunden
(ohne Fundamenterstellung)

Freie Fallhöhe
0,60 m

Geeignet für
Kinder ab 2 Jahren,
öffentliche Spielplätze etc.,
soziale / manuelle Aktivitäten

Artikelnummer: 031310501
